检修大众波罗劲室内灯自动亮故障
来源:本站整理  作者:佚名  2012-05-12 16:13:12

一辆行驶里程约58100km的手动挡波罗劲取1.4轿车。

车主反映:车辆在行驶时有时室内灯会自动点亮,该车前几天因事故更换过右前车门。



故障诊断:连接 VAS5052 诊断仪查询舒适系统控制单元 J393 与车载网络控制单元 J519,内存无故障信息。在右前车门关闭的情况下,读取 J393内车门状态的测量值,10 组 2 区显示车门打开,这就是室内灯点亮的原因。

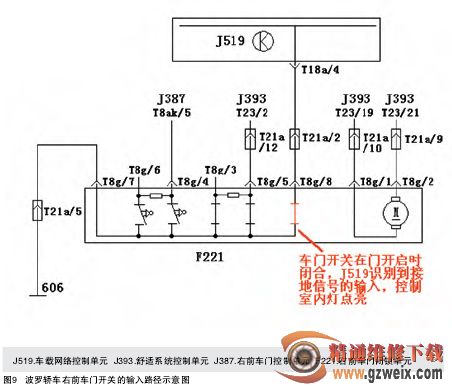

波罗轿车室内灯的控制与帕萨特轿车略有不同,各车门开关的信号均输入到 J519,而不是输入到 J393。车门开启时,车门开关呈闭合状态,         J519 识别到右前车门开关的接地信号输入,控制室内灯的点亮,电路如图9 所示。



由于更换过右前车门,将其作为重点检查方向。脱开右前车门闭锁单元 F221 的 T8g 插接器,室内灯依旧点亮;断开 F221 的插接器,如线路正常,室内灯应该熄灭,这表明车门开关信号线路可能存在短路点,这样不管车门状态如何,J519 接收到的信号是右前车门始终处于开启位置。下一步需要关注车门内的线束或右 A 柱上的插接器是否存在磨破短接状态。



检查右 A 柱上的 T21a 插接器的线束,在晃动线束的过程中,室内灯有熄灭的趋势。故障点就在这里。目视检查右前车门开关输入 J519 的棕 / 黄色信号线(T21a/2),胶皮已有数处磨破露出了铜线,裸露的铜线与 T21a/5 的棕色接地线(胶皮磨破)相碰,使右前车门开关信号处于接地状态,从而点亮室内灯。



故障排除:修复线路,故障排除。
