检修大众途观转向灯不能点亮故障
来源:本站整理  作者:佚名  2012-05-18 10:21:00

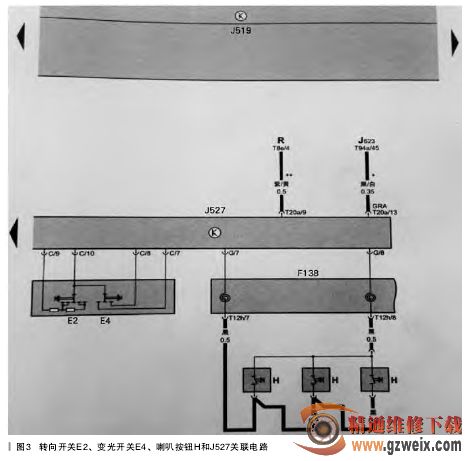

而在喇叭按钮电路图(如图 3 所示)中,按钮动作的信号是和转向柱电子装置控制单元 J527 相连的,从喇叭按钮 H 到喇叭继电器 J4,喇叭按钮信号经 J527,通过 CAN 数据线传给 J519,由 J519 再传给喇叭继电器 J4。同样,转向灯的控制电路和雨刮器的控制电路也是由 J527 收到动作信号后,由 J527 处理后再传给 J519,由 J519 再传给转向灯继电器和雨刮器继电器。



该车的转向灯、雨刮器、行车喇叭的控制电路具有相同的控制原理,并且 3 个部件都不能正常工作。理论上分析,各个部件的开关和最终执行器应该不会同时有问题,最有可能的故障点在 J519 和 J527 上。



由控制原理得知,转向柱电子控制装置控制单元 J527 的作用是 :①传递点火开关信号,用于启动发动机 ; ②转向盘信息的传递 ( 喇叭、多功能转向盘通过 LIN 数据总线和安全气囊之间传递信息 ); ③转向灯信号,大灯近/远光控制,实现变光 ; ④控制刮水器及喷水电机运转 ; ⑤ G85转向角度信号的传递 ; ⑥点火钥匙拔出锁 ( 用于自动变速器车型 ),如果换挡杆不在P挡,点火钥匙不能取出。



上一页  [1] [2] [3] [4]  下一页

关键词:转向灯 不能点亮
