检修大众帕萨特轿车总线通讯故障
来源:本站整理  作者:佚名  2012-06-30 11:34:02

一辆行驶里程约63000KM的大众帕萨特B5 1.8T轿车。车主反映:该车曾发生交通事故,当时仅车辆左侧受到撞击,发动机仍能正常运转。将事故车拉到定点汽车修理厂进行碰撞修复工作。修复后,发现发动机无法正常运转,在发动机起动 2s 后就自动熄火。这种现象很像防盗报警系统起动了,但是防盗报警灯却始终没有点亮,也无法重新对防盗系统进行匹配。

车主反映,事故发生后,发动机是能够起动的,现在碰撞外观修好了,发动机倒不能起动了,于是产生维修纠纷。因此车主把车转到我维修厂进行鉴定维修。

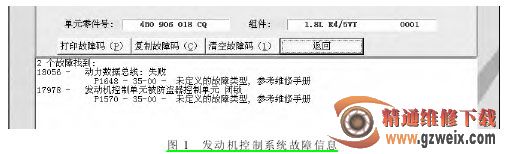

接车后,技术人员对故障现象进行验证,发现故障现象正如驾驶员所述,发动机起动 2s 后自动熄火,并且防盗报警灯无显示。于是技术人员用诊断仪对电控系统进行检测。在发动机控制系统能读到 2 个故障码,分别是:18056 表示动力系统数据总线通讯失败,17978 表示发动机控制单元被防盗控制单元闭锁。发动机控制系统显示的故障信息如图 1 所示。



由于怀疑防盗系统故障,对仪表和网关控制系统也进行了检测,在中央仪表控制单元和网关控制器内存有 01312 号故障码,表示动力系统数据总线有故障或有缺陷。仪表控制单元和网关控制器读到的故障信息如图 2 所示。



由于发动机不能起动,因此也无法对动态数据流进行分析。接下来,技术人员查阅帕萨特 B5 1.8T 轿车相关资料,发现该车是采用 CAN-Bus 总线与多路信息传输系统控制的车辆,整车有 2 套总线网络系统,一套动力系统总线,一套舒适系统总线。动力系统总线连接发动机控制单元、仪表控制单元、ABS 控制单元、电子转向器控制单元、安全气囊控制单元和自动变速器控制单元,采用总线型接法(如图 3 所示),经常在 200~300kBps 速率下工作,为高速网。 舒适系统总线连接中央控制器、电控坐椅控制、自动空调控制器以及音响控制器等,常在 70~80kBps 速率下工作,为低速网。



[1] [2]  下一页
