二、典型故障诊断
下面我们通过一个简单的案例再次说明如何利用电路图进行故障诊断。
故障现象：大众某车系双音喇叭不响。
故障诊断： 这个故障其实很简单，但如果是一个对本车系电路不太熟悉，又没有多少经验的修理人员来说，要想迅速地排除该故障可能会需要较长的时间。下面我们就针对该车系电路图进行分析排除该故障。

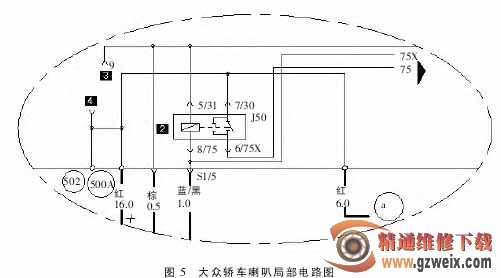

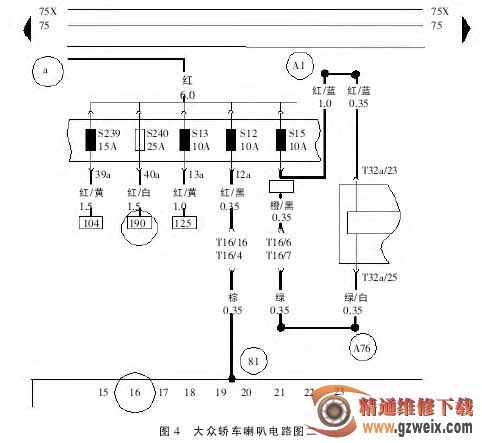

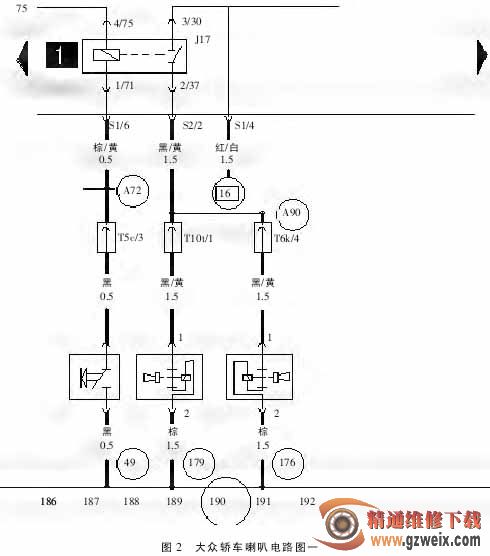

首先我们要读懂喇叭电路图，图2 是一个喇叭电源电路但并不完整，从图上我们发现上半段电路中有一个小方框，方框内标有“16”的地方被终止了。通过上面的学习我们看到该“16”纵向方向下所对应的电路代码为“190”。看到该数字后我们如何才能找到该喇叭电源呢？其实我们只要先找到电路代码“16”的电路图，在“16”上方所对应的纵向电路，你就不难发现也有一个“190”，如图 4 所示。沿着“190”向上经过保险丝 S240 到电源线 a，接着再找到上一页电路，发现同样出现一根标有 a 的电源线，如图 5 所示，2 根 a 线实际是同一根导线。顺着该线继续查找，发现该线与蓄电池正极相连，因此不难判断喇叭主电路供电为常火线30。分析完这个电路图，我们再来对该故障进行诊断就容易多了。具体步骤如下：
1. 在车上保险丝盒的第 2 区找到排列号为 40 的保险丝，在 40 号保险丝的两端分别测量电压，如果电压值均为 12V，可以说明保险丝无断路，保险丝前方电路无异常。
