大众波罗轿车中控锁会自动锁止
来源:本站整理  作者:佚名  2013-06-08 13:23:22

    一辆行驶里程约4万km的上海大众波罗轿车。该车由于在外面加装了防盗器,出现了一个比较特殊的故障现象。据车主反映说,该车启动发动机后,只要在十几秒钟后珠下制动踏板,该车中控就会自动锁下去。然后就出现所有电动车窗无法操控,按驾驶人侧中控按钮也不动作,只有再按一下防盗器开锁健才可以。

    故障排除:经判断,可能是由于防盗器中控锁线错接到了某个信号线上所致。检查过程中,发现该防盗线路接在了驾驶侧中央集控的锁止单元的蓝/白线上。由于波罗既可以利用该线控制所有中控,也可以利用钥匙通过该线信号开启和关闭所有车窗,这就是出现故障的原因。

      由于波罗轿车原车配备了先进的防盗系统,所以一般加装防盗器的目的就是为了遥控操作门锁的开关功能。

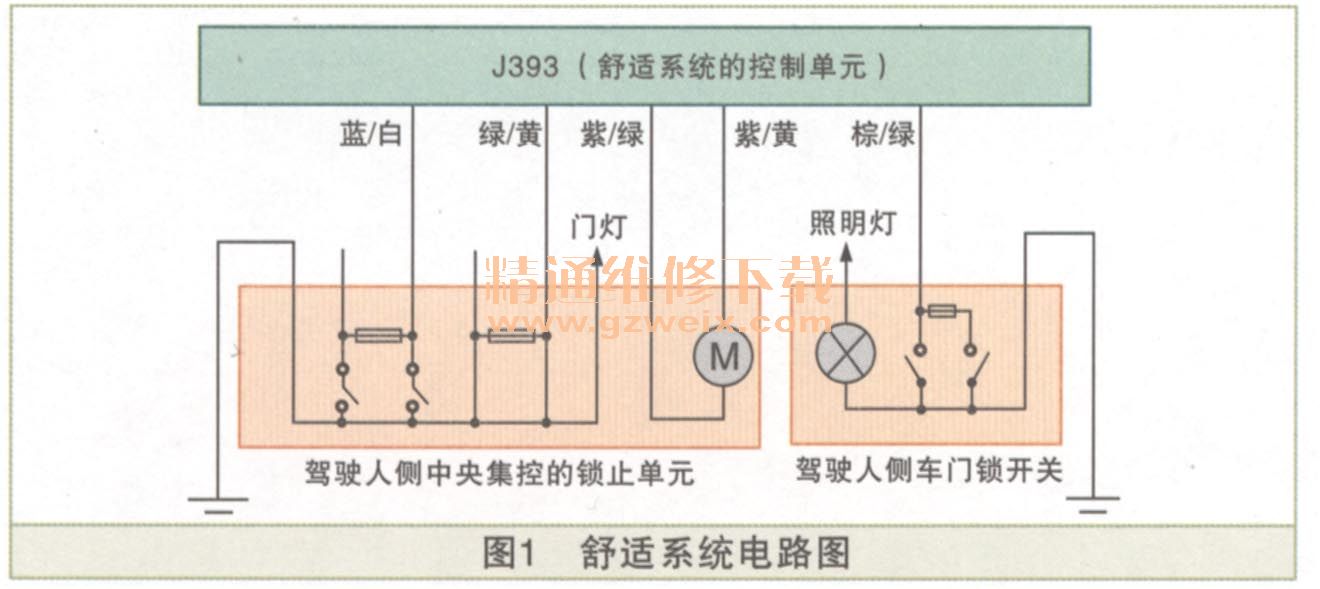

    波罗轿车分为两款,一款为舒适型,原车不配备中控锁,对于这类型车辆只需加装一套中控锁,再加装防盗,由于此项目比较简单,这里就不再叙述。还有一款为豪华型,原车带有中控锁,这样接线就比较复杂,有一种比较简单的接线方法:由此线路原理图(图1)可以看出,此车采用负触发,但信号线只有一条,刚开始准备拆开中控控制开关,焊接两条线出来,但转而一想,虽然线路图上的信号线是一条,开门是直接搭铁信号,而关门是通过一串联电阻来产生信号的。于是通过实际测量和验证,串联750-950Ω的电阻在防盗器开、关信号线上,然后把防盗器开、关信号线并联在棕/绿线上即可。
