一辆行驶里程约7 00 km,装配1.8TSI发动机,搭载09M型6挡手自一体变速器的2013年上海大众途观运动型多功能车。用户反映:该车发动机抖动,OBD报警灯闪熄
检查分析:笔者启动发动机并使其怠速运转,发现组合仪表上的EPC灯亮起,OBD报警灯闪烁,发动机抖动严重,故障确实存在。经多次起动发动机,发现发动机起动后的短时间内没有出现抖动;运转不到2s的时间,发动机出现严重抖动,而且OBD报警灯闪烁。
使用车辆诊断仪VAS6150B检查网关安装列表的故障,发现发动机电控系统存在故障。检查发动机电控系统的故障码及含义,发现存在5个故障码(图1):故障码08521----喷射器B组供电电压断路(静态);故障码00768—检测到不发火(静态);故障码00771—气缸3检测到不发火(静态);故障码00770气缸2检测到不发火(静态);故障码04874----气缸压缩比(静态)。
笔者选择读取测量值功能,查看显示组14、15和16中发动机“失火”的数据,发现显示组15的2、3显示区“失火”次数为304、306(图2)。2、3显示区的含义是2缸及3缸“失火”次数,经过读取和分析故障码及数据,确定发动机抖动的原因是2缸及3缸不工作,1、4缸没有出现失火。笔者查看电路图得知,喷油器的2根线束连接发动机控制单元,电路图中没有标出有单独的熔丝给喷油器供电。

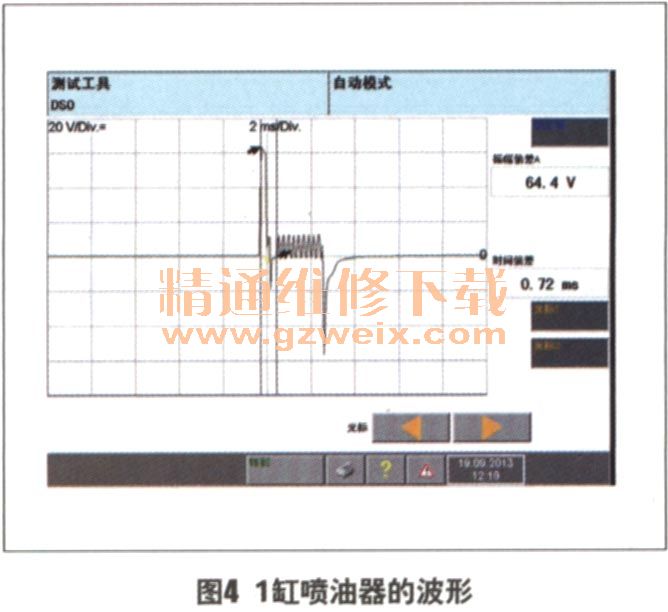

接下来,笔者使用车辆故障诊断仪VAS5051 B的测试工具,选择DSO功能,连接测试盒VAG 1598/42检查喷油器的波形(图3)。首先检查1缸的喷油器波形,因为1缸工作正常,没有出现失火。起动发动机并怠速运转,发现1缸喷油器的波形正常,峰值电压为64.4 V,脉宽为0.72ms(图4)。随后检查4缸喷油器的波形也正常。在检查2缸喷油器的波形时,发现电压为0V(图5)。笔者回想起发动机起动后的短时间内没有出现抖动,不到2s的时间,发动机出现严重抖动。于是关闭点火开关,重新起动发动机并观察2缸喷油器的波形,发现起动后短时间波形正常,约不到2s波形峰值电压降到20 V(图6),最后电压为0V。随后检查3缸喷油器的波形,发现与2缸一致。经过以上对各缸波形的检查和分析,笔者判断发动机控制单元存在故障。

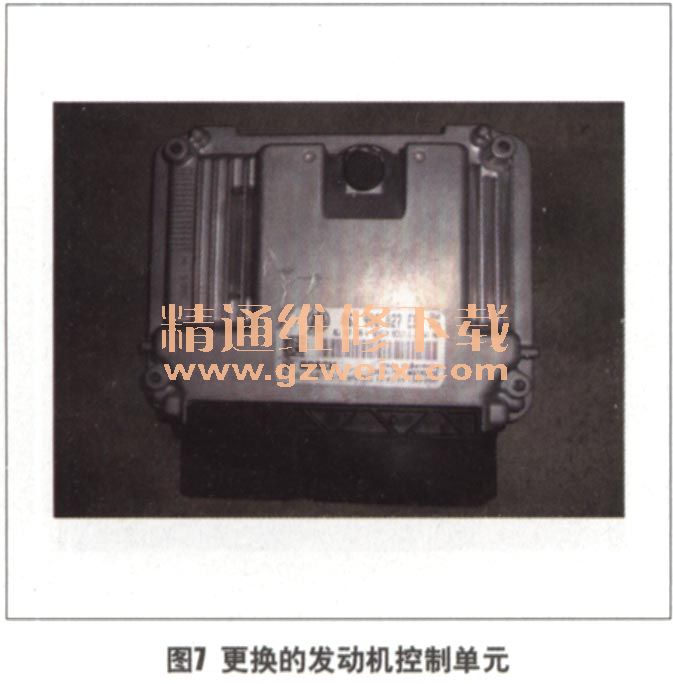

故障排除:更换发动机控制单元(图7),编码、在线匹配成功后,起动发动机,没有出现抖动,故障彻底排除。
该车发动机控制单元的编码是04 2300 0C 19 0F 01 .60(图8)。新发动机控制单元自带编码,自带编码的含义没有定速巡航,该车辆装配有定速巡航,需要将自带编码其中一项改为01。
