大众途观SUV座椅不能调节
来源:汽车与驾驶维修  作者:佚名  2014-03-10 09:17:09

    一辆行驶里程约5.2万km,装配CGM型2.0TSI发动机,搭载09M型6挡手自一体变速器的2010年上海大众途观运动型多功能车。用户反映:该车驾驶员侧座椅不能调节。
    检查分析:笔者分别操作驾驶员侧座椅靠背调节开关E96、座椅前部高度调整开关E208(向上)、座椅前部高度调整开关E209(向下)、座椅后部高度调整开关E210(向上)、座椅后部高度调整开关E211(向下)、座椅纵向调整开关E212
  (向前)及座椅纵向调整开关E213(向后),发现座椅没有任何动作;操作座椅腰部支撑调节开关El 76,发现腰部支撑有动作;检查前排乘客侧座椅调节功能,发现座椅调节功能均正常。

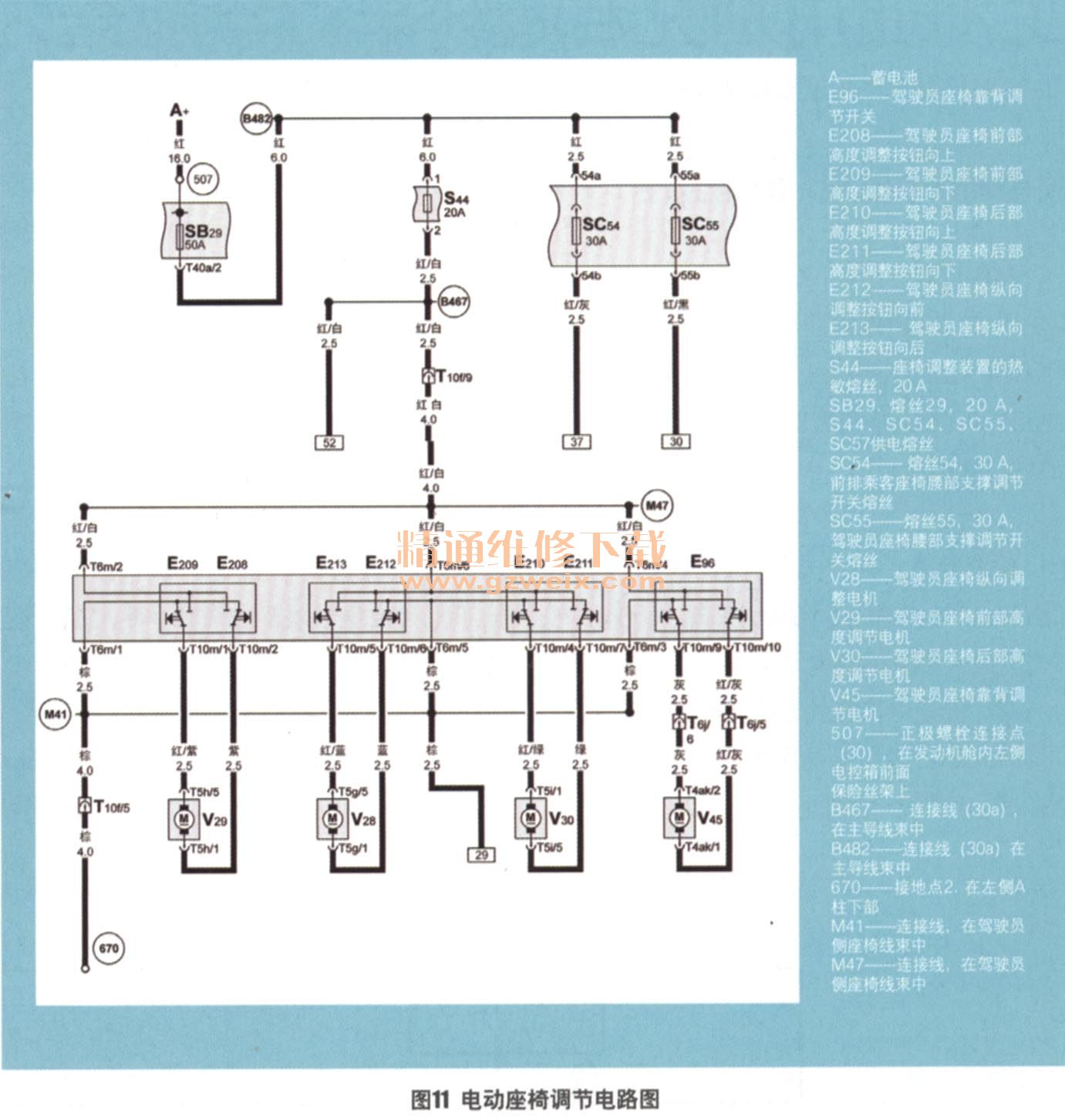

    经过查看电路图(图11)得知,驾驶员侧及前排乘客侧座椅调节开关的供电是由蓄电池正极、发动机舱内左侧电控熔丝盒顶部熔丝架上的熔丝SB29 (50 A)→座椅调整装置的热敏熔丝,即仪表板左侧车身控制单元支架上的熔丝S44 (20 A) →线束连接点B467→驾驶员侧座椅左侧下方插接器T10 F/9(黑色)→驾驶员侧座椅调整开关的插接器T6m/6(给座椅调节开关供电)。此外,S44还给前排乘客侧座椅调节开关供电。考虑到前排乘客侧座椅调节功能正常,这表明到连接点B467的供电正常。故障原因可能是B467到座椅调节开关的线束存在断路或开关存在故障。

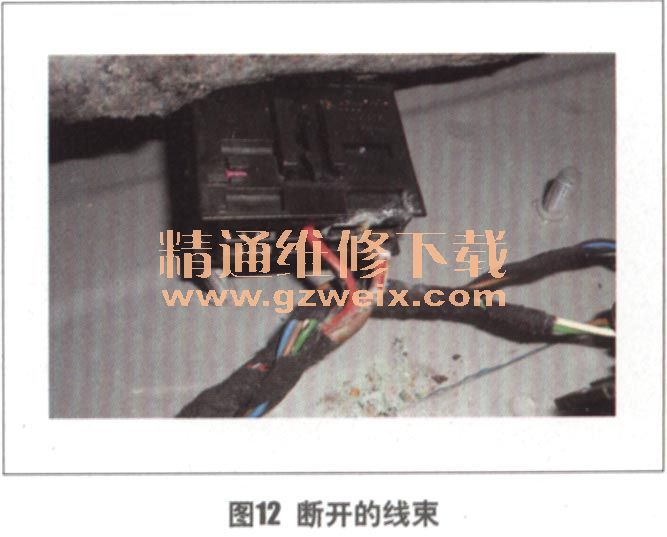

    笔者测量丁10F/9的供电,发现为0V,正常应为蓄电池电压,表明连接点到丁10F/9的供电存在故障。于是拆开驾驶员侧座椅下方的地毯检查线束,发现T10f/9的线束已断开(图12)。

    故障排除:修复断开的线束,检查驾驶员侧座椅调节功能恢复正常,故障彻底排除。
