一辆行驶里程超22万km的2003年大众桑塔纳2000 GSi轿车。用户反映:该车ABS故障警告灯长亮。

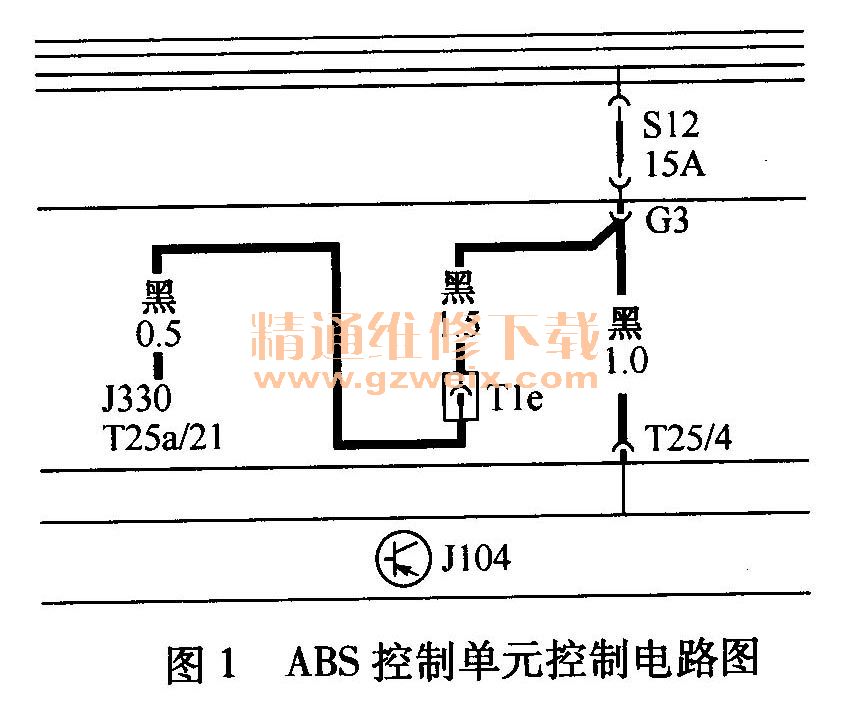

故障分析:接到报修车辆后,打开点火开关发现ABS故障警告灯确实长亮。连接故障诊断仪V. A. S5051 B,对ABS系统进行检测,发现ABS控制单元不能进入。利用故障诊断仪试着进入其他控制单元,如发动机、防盗器等,均能进入,因此说明K线和诊断接口正常。根据以往的维修经验,这种情况一般为控制单元没有供电或控制单元自身出了问题。根据电路图1所示,笔者先检查了ABS控制单元(J104)的供电。结果发现ABS控制单元的熔丝S12(15A)熔断,看来ABS故障警告灯长亮的原因是ABS控制单元没有供电造成的。既然熔丝熔断,表明电源电路可能存在短路的地方,故决定继续检查电路。在检查时笔者还发现,当ABS故障警告灯点亮后,前照灯、雾灯等用电器也不工作。在该车上,它们之间存在一定的内在联系,即共用中央电器盒里的X线供电。笔者还发现,该车加装了防盗器,当打开点火开关,防盗器内的继电器吸合后,ABS故障警告灯便点亮了。会不会是加装的防盗器存在故障呢?为此笔者断开了防盗器控制单元的主电源线,之后试车,故障消失,因此可以判定故障就是防盗器引起的。
故障排除:在更换防盗器后,故障排除。
故障总结:该车的故障是因防盗器控制单元损坏后导致X线没电,从而造成ABS控制单元没有供电。在维修该车故障的过程中,由于思路比较清晰,直接分析出了故障原因,从而迅速解决了问题。
