上海大众途安空调不制冷
来源:本站整理  作者:佚名  2014-09-05 09:53:02

    一辆行驶里程超21万km的上海大众途安。该车辆因事故修复后,空调压缩机不工作。
    故障检修:
    (1)故障原因分析
    空调压缩机不工作,有制冷系统的故障(制冷剂不足、管路堵塞等)而导致系统压力异常,压力开关的保护动作使压缩机不工作。但该车辆在事故修理中,对空调系统也进行了相应的检修,制冷系统和压缩机本身的故障基本上可以排除,因此,故障可能原因主要有:
    1)空调电子控制系统各相关的传感器及其线路有故障。
    2)空调压缩机控制线路有断路或短路之处。
    3)空调电子控制器有故障。
    (2)故障检修方法
    1)读取故障码。用大众专用故障诊断仪读取空调电子控制系统故障码,显示有5个故障码,表示的故障部位是:
    ①左侧温度风门伺服电动机V158。
    ②新鲜空气与内循环风门伺服电动机V154。
    ③脚部空间出风器温度传感器G192。
    ④除霜风门伺服电动机电位计G135
    ⑤车载电网控制单元J519。
    为确认上述故障信息,清除故障记忆后,重新读取故障码,只有车载电网控制单元J519故障码再次出现,说明空调电子控制系统中该故障确实存在。

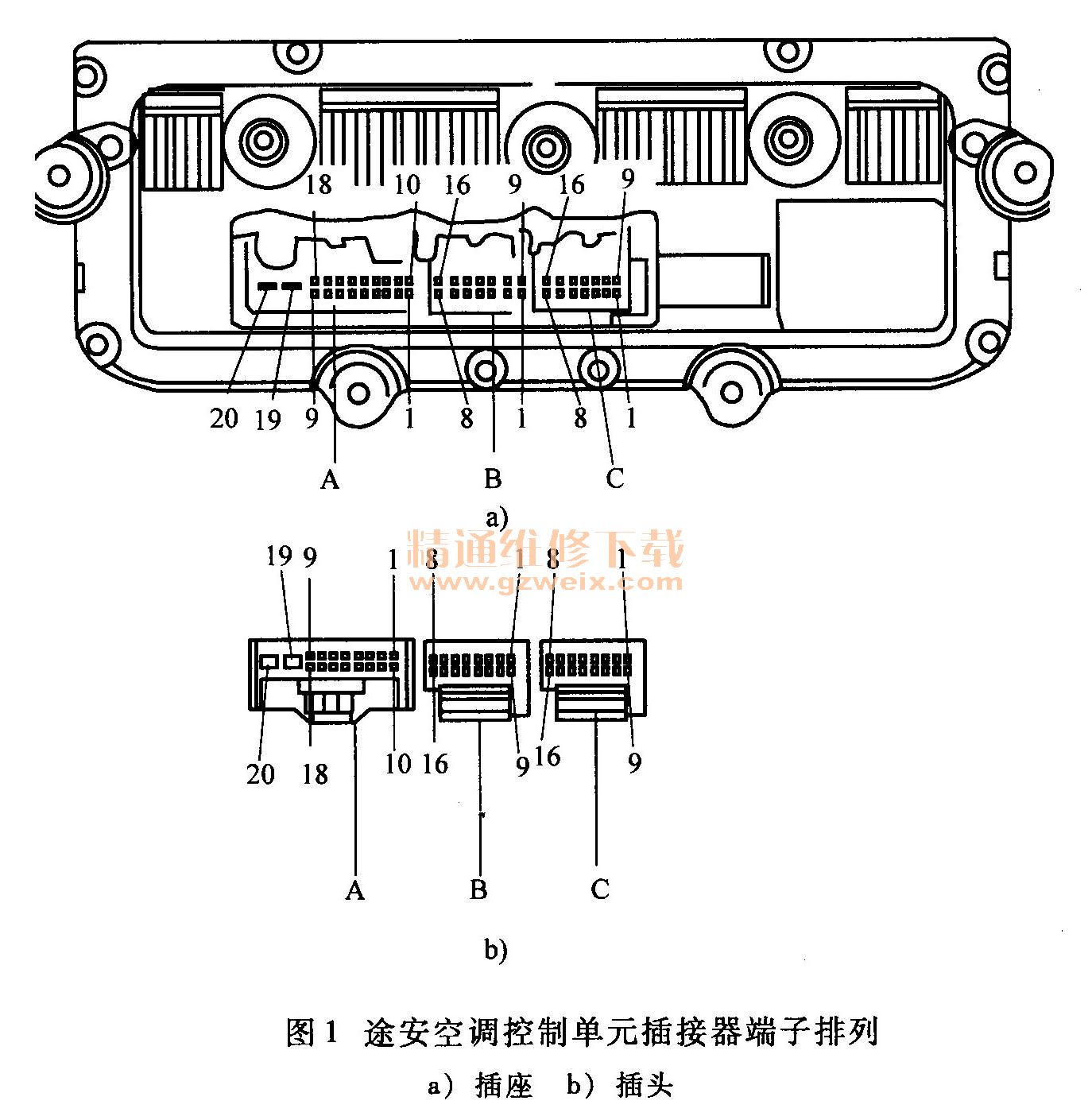

    2)根据故障码寻找故障点。拆下空调控制单元面板,其插接器各端子的排列如图1所示。用万用表直流电压档测量空调控制单元插头各端子电压,其中20脚的A插头12号端子与搭铁之间应为蓄电池电压,但实际测得的电压为0。该端子通过黑色导线连接于SC7号熔断器,但检查SC7号熔断器正常,用试灯一端接SC7号熔断器,另一端接搭铁,试灯亮,说明熔断器处有电。为什么通过黑线到空调控制单元处就没
有电了呢?拆开熔断器插座总成后,仔细检查发现,熔断器背面插座上的插头没有插紧。故障原因找到。

    (3)故障处理措施
    将熔断器插座处的插头插牢,再开空调,压缩机工作,制冷正常,故障排除。
    故障分析:该车配有车载电网控制系统,当车载电源电压下降时,电网控制单元就会关闭某些舒适性控制系统,以确保动力系统的供电不受影响。空调也被列入耗电量较大的舒适性电气系统,车载电网控制单元的车载电源检测端连接于SC7熔断器,当该连接线路有故障时,车载电网控制单元就会使空调压缩机不工作,并显示车载电网系统有故障。

关键词:途安
