大众桑塔纳机油压力警告器鸣响
来源:本站整理  作者:佚名  2014-11-16 09:36:48

    一辆行驶里程超22万km的上海大众桑塔纳轿车。用户反映:该车启动发动机后机油压力警告灯熄灭,但踩下加速踏板使发动机转速上升后,机油压力警告灯闪亮,且机油压力警告蜂鸣器发出警告声响。
    故障检修:
    (1)故障原因分析

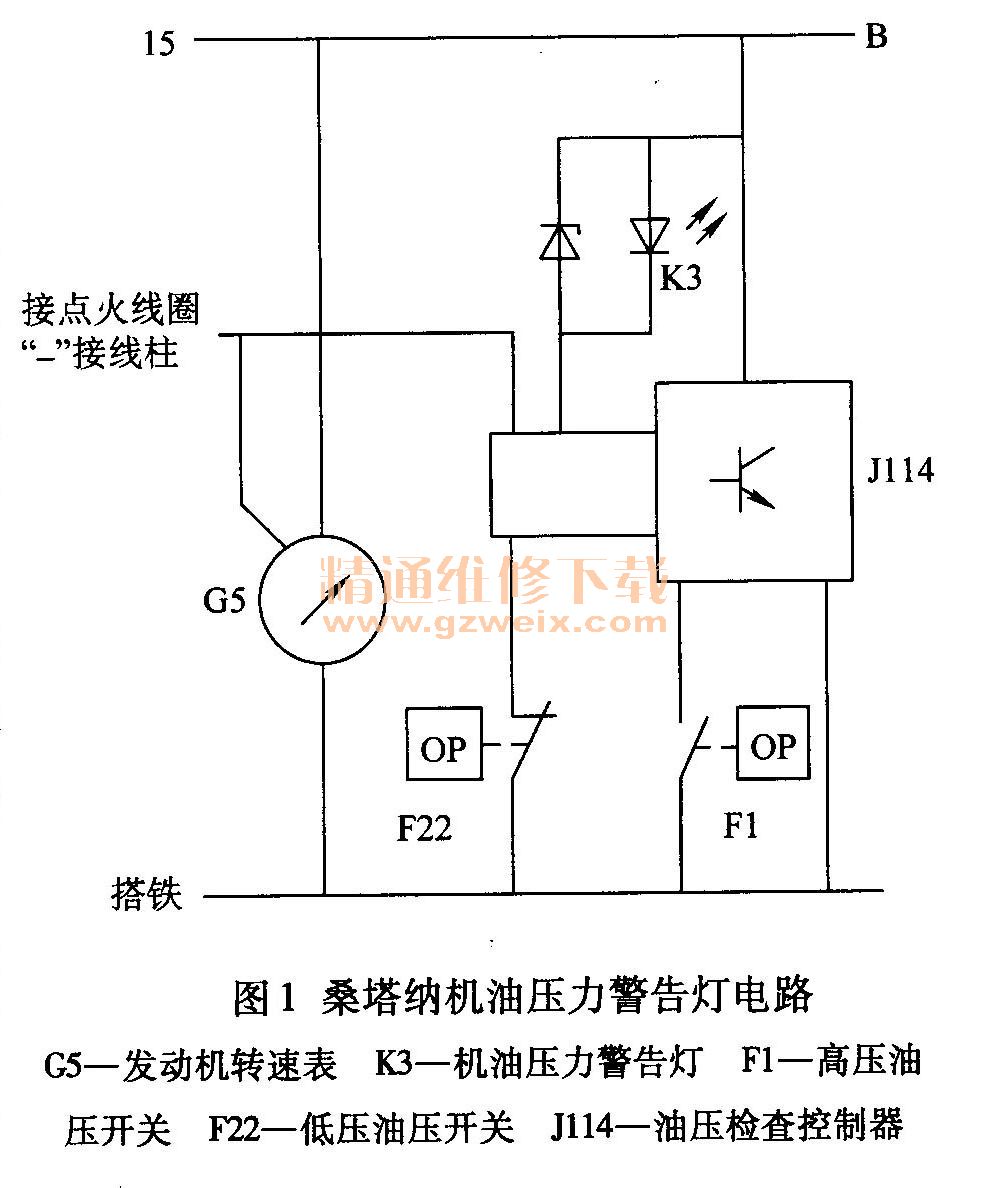

    上海桑塔纳轿车在发动机高转速(≥2000r/min )运转时,如果发动机润滑主油道的压力低于180kPa,油压检查控制器J114内的蜂鸣器就会鸣响,以示警告。该警告功能的信号源是高压油压开关F1,其电路原理参见图1。根据故障现象分析,除发动机润滑系统本身的故障原因之外,机油压力警告电路的故障可能原因有:

    1)高压油压开关F1触点接触不良,或开关失灵(当机油压力达到180kPa时开关不能闭合)。
    2)高压油压开关F1至油压检查控制器J114的连接导线有断路之处。
    3)油压检查控制器J114有故障。
    (2)故障检修方法
    根据该车发动机当前的实际工作状况和以往的汽车维修经验,发动机高速运转时机油压力过低的可能性较小,于是首先对发动机高速机油压力警告电路进行检查。
    拔下高压油压开关F1上的插线并直接搭铁,看机油压力警告蜂鸣器是否鸣响。结果为油压检查控制器J114内的油压过低警告蜂鸣器立刻停止鸣响,这说明高压油压开关F1有故障。
    (3)故障处理措施
    更换新的高压油压开关F1,再起动发动机并加速时,机油压力警告灯不闪烁,机油压力警告蜂鸣器也不鸣响,故障排除。

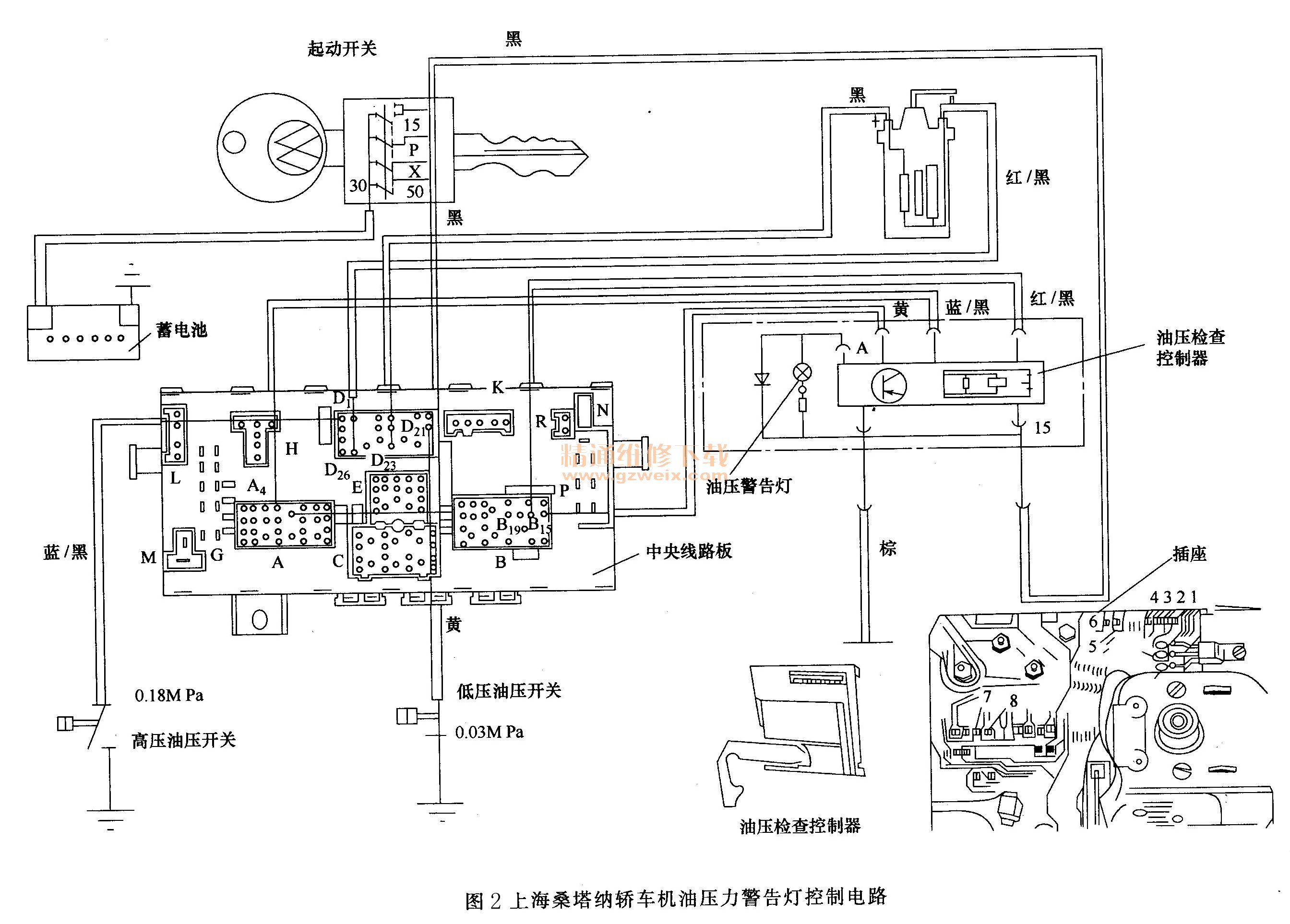

    故障分析:将高压油压开关F1上的插线拔下并直接搭铁,实际上是短路了F1,相当于给了油压检查控制器J114输入一个“发动机高速时机油压力正常”的信号。如果此时机油压力警告蜂鸣器仍然鸣响,则故障可能的原因就是2)或3)。为进一步确认故障的具体部位,需拆下仪表板,用一根引线将油压检查控制器J114上连接蓝/黑线的5号端子(见图2)直接搭铁,如果此时机油压力警告灯不闪烁,机油压力警告蜂鸣器也不响,说明故障为高压油压开关F1至油压检查控制器J114的连接导线有断路之处;如果此时机油压力警告灯仍然闪烁,且机油压力警告蜂鸣器鸣响,则说明是油压检查控制器J1 14有故障,需检修或更换J114。

关键词:桑塔纳
