一辆行驶里程约16万km的上海大众桑塔纳轿车。用户反映：该车打开转向灯开关时，左右转向灯均不能亮，打开危险警告开关时，信号灯也不能亮。
    故障检修：
    （1）故障原因分析

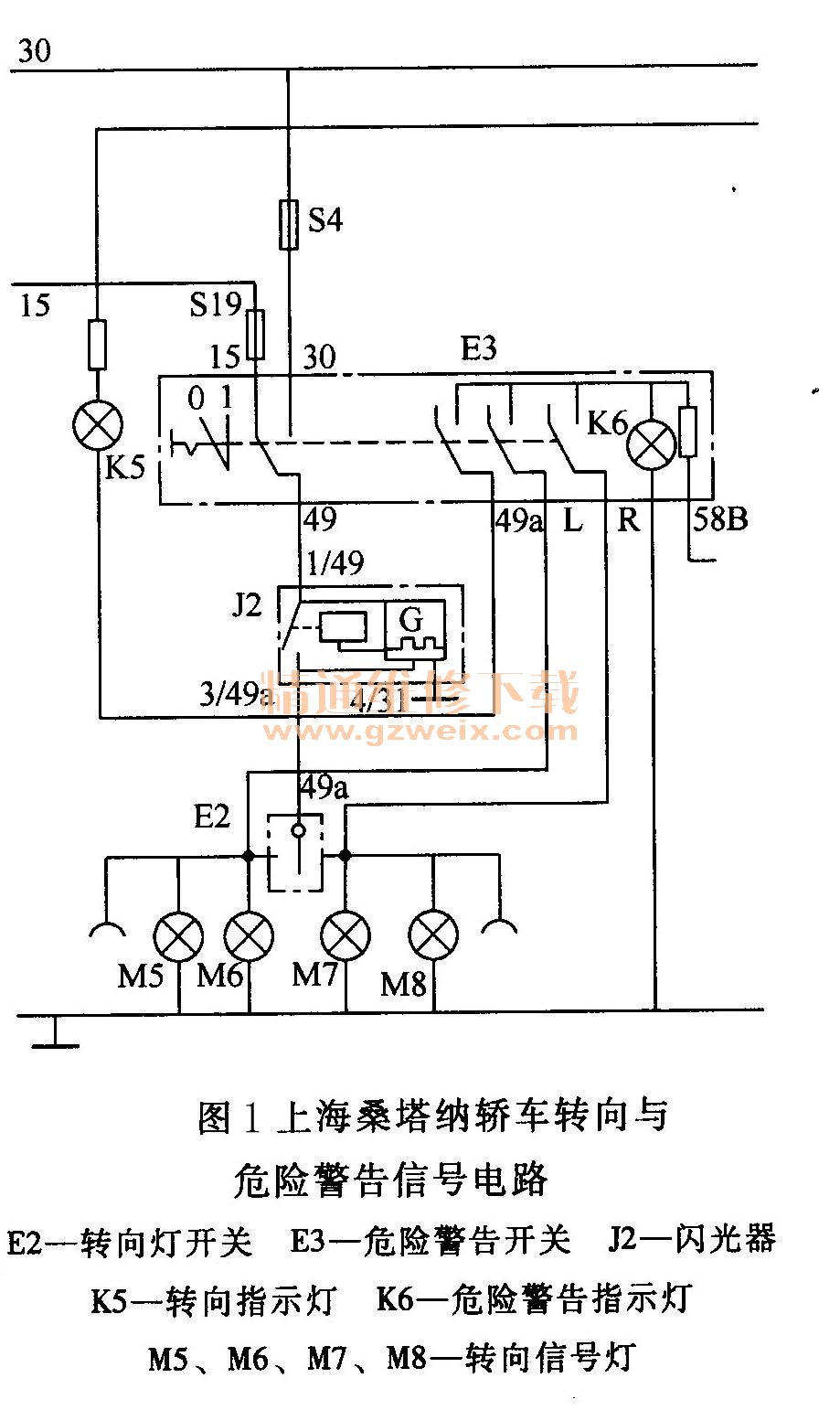

    根据故障现象和桑塔纳轿车的转向灯及危险警告电路（图1）分析，可能的故障原因有：

    1）熔断器S4、S19均已烧断。
    2）闪光器有断路故障。
    3）危险警告开关不良。
    4）危险警告开关到闪光器、闪光器到转向灯开关等相关电路有断路之处。
    5）所有转向灯均烧坏。
    （2）故障诊断方法
    首先验证故障：接通点火开关，然后接通转向灯开关，左右转向灯均不亮；关闭转向开关后再打开危险警告信号开关，所有转向灯也都不亮。
    检查熔断器S4、S19，均正常；拔下闪光器后，测量闪光器插座上1/49端子的电压，电压也正常；用一只可正常工作的闪光器替代原闪光器，插上后转向灯仍然不亮。检查至此，说明是闪光器及其电源线路以外有故障。
    再接通转向灯开关，测量危险警告开关的49a接线柱（绿／黄线），无电压；再测中央接线板的A10接线柱电压，也无电压；取下中央接线板，用万用表电阻档测量闪光器插座上的3/49a端子与A10接线柱之间的电阻，结果为不通。故障原来在此，因A10与A17连通，此时测A17接线柱也无电压。
    （3）故障处理措施
    由于更换中央配电盘的费用较大，再说也无其他电路故障，所以在闪光器3/49a端子与A10接线柱之间连接一根导线，转向灯即可亮起，故障排除。
    故障分析：桑塔纳轿车的转向信号与危险警告信号共享闪光器，这种方式被绝大多数汽车采用。当出现左右转向灯均不亮时，再打开危险警告开关，如果转向灯还是不亮，则可排除转向灯开关的故障可能性。此时，故障可能性最大的是闪光器和线路中的熔断器，其次是相关线路连接，而转向灯均烧坏的可能性则相对较小。清楚该故障可能的原因和故障可能性的大小，就会使故障的查找和排除更加快捷。
