大众桑塔纳空调出风量小且制冷效果差
来源:本站整理  作者:佚名  2015-03-09 09:53:53

    一辆行驶里程约15万km的大众桑塔纳轿车。该车启动发动机并开启空调系统之后,无论空调开关打到哪一个挡位,空调制冷效果都不好。

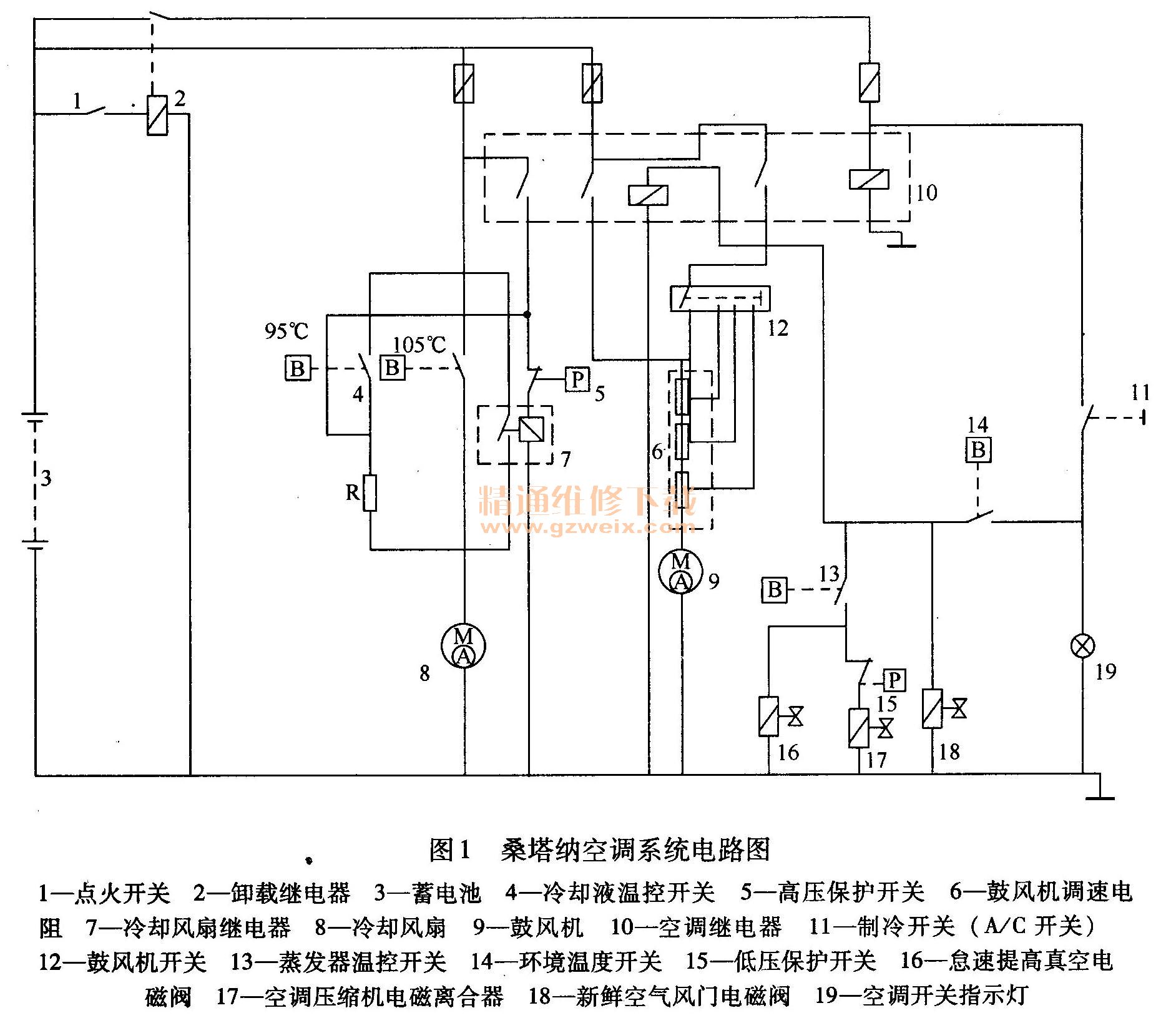

    故障检修:对空调系统进行常规检查,启用空调制冷模式,空调压缩机电磁离合器吸合,相关熔丝和继电器都正常。用手触摸空调管路,感觉空调低压管路不够凉,有可能故障原因是管路堵塞、散热效果不好或制冷剂容量不正确。连接空调压力表进行测试,结果高压管路的制冷剂压力基本正常,低压管路的制冷剂压力偏低。重新加注制冷剂,故障症状没有明显改善。此时又发现了一个问题,无论怎样调节鼓风机转速,出风量都很小。难道是进气系统堵塞了?检查空调滤清器,是新换的,没有问题。看来问题出在蒸发器部位。检查蒸发器,发现表面沾满灰尘。进行清洁后试车,出风量有明显改善,但发现在转动鼓风机开关时,鼓风机缺少高速运转挡位。对鼓风机调带电阻进行测量,1挡电阻3. 1Ω,2挡电阻为1. 2Ω, 3挡电阻为0. 4Ω,以上测量值都正常。查阅相关电路图(图1),得知鼓风机是由空调继电器、鼓风机调速电阻和鼓风机开关共同控制的,空调继电器用于提供电源,应该没有问题,看来是鼓风机开关坏了,于是进行更换处理,结果鼓风机调速功能恢复正常。试车,空调制冷效果也恢复正常,检查工作结束。

    普型桑塔纳空调制冷系统布置图见图2。

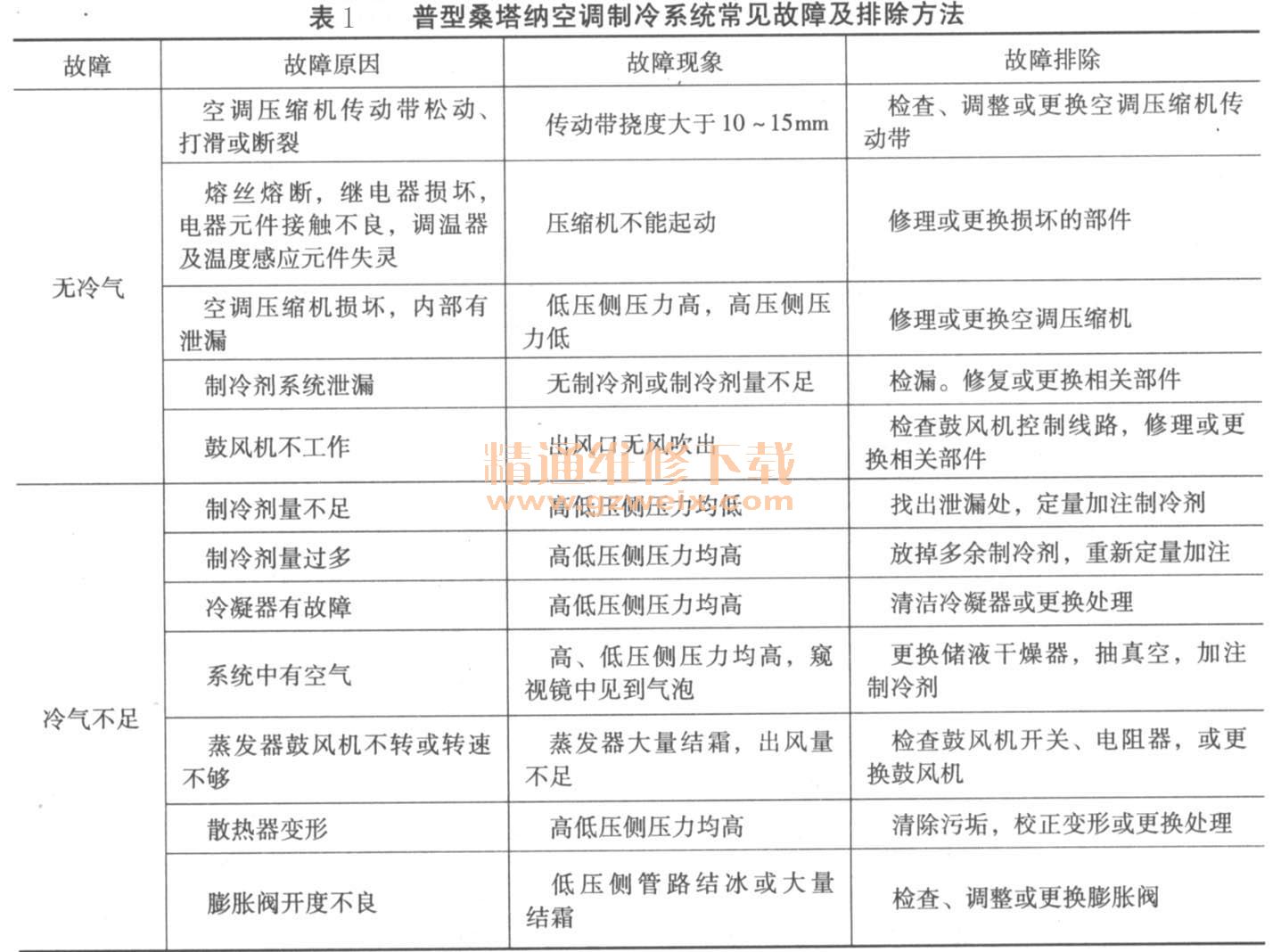

    本例空调制冷效果差的主要原因是制冷剂热循环效率不够。当蒸发器表面堵塞之后,制冷剂吸热不足,低压管路压力偏低,出风温度当然就偏高。另外,鼓风机转速达不到要求也会直接影响热循环效率。本例故障看似复杂,但只要根据空调制冷工作原理进行分析,就能够找到问题症结。普型桑塔纳空调制冷系统常见故障及排除方法见表1。

关键词:桑塔纳
