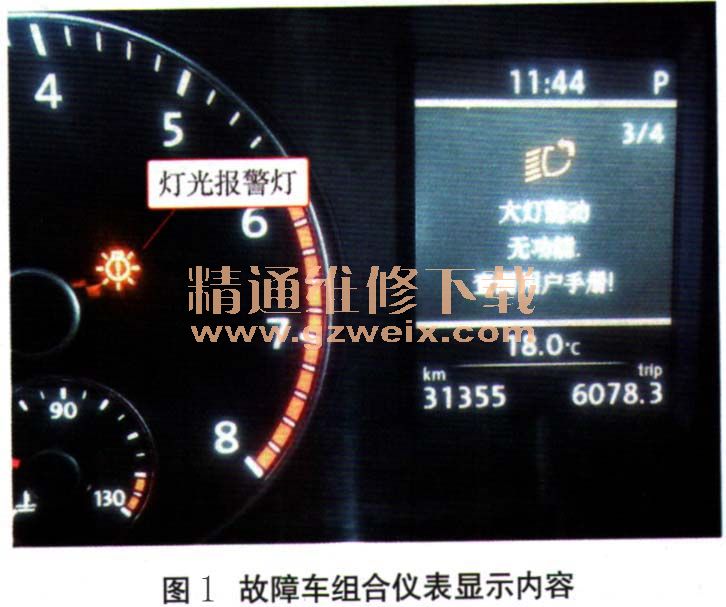

一辆行驶里程约6.2万km,搭载CEA发动机的2012年大众帕萨特轿车。该车组合仪表上的灯光报警灯点亮,同时中央显示屏显示“大灯随动无功能。查阅用户手册!”(图1)。

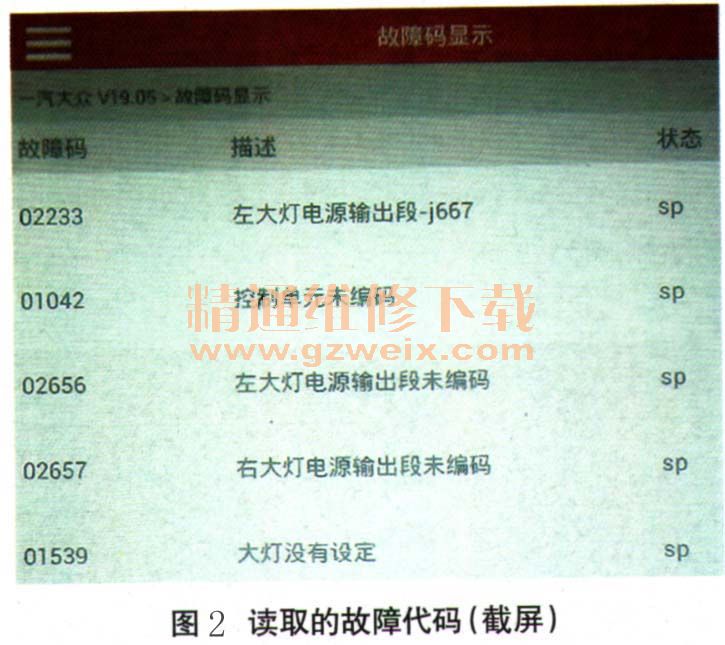

故障诊断:试车发现,该车前照灯点亮正常,但前照灯动态转向功能无效。用故障检测仪检测,读得了5个故障代码(图2)。根据故障代码01042和01539的提示,先对前照灯距离调节控制单元(地址码为55)进行编码(编码为7472341),并对前照灯进行基本设定(通道号为01),但均无法完成。接着检查左侧前照灯电源模块(J667,安装在左侧前照灯底部),发现J667有浸水痕迹,端子氧化腐蚀严重;仔细检查前照灯灯罩,发现灯罩底部有裂纹,怀疑水是由裂纹处进入前照灯的。
排除方法:更换左侧前照灯及前照灯电源模块,并对前照灯距离调节控制单元编码,以及对前照灯进行基本设定。
