桑搭纳2000轿车是一款普及率非常高的轿车，它的电动窗也是使用频率非常高的电气部件。本文将针对桑塔纳轿车电动窗的工作原理以及故障检测维修方法进行论述，希望能够对汽车维修技师有所帮助。
      一、电路识读

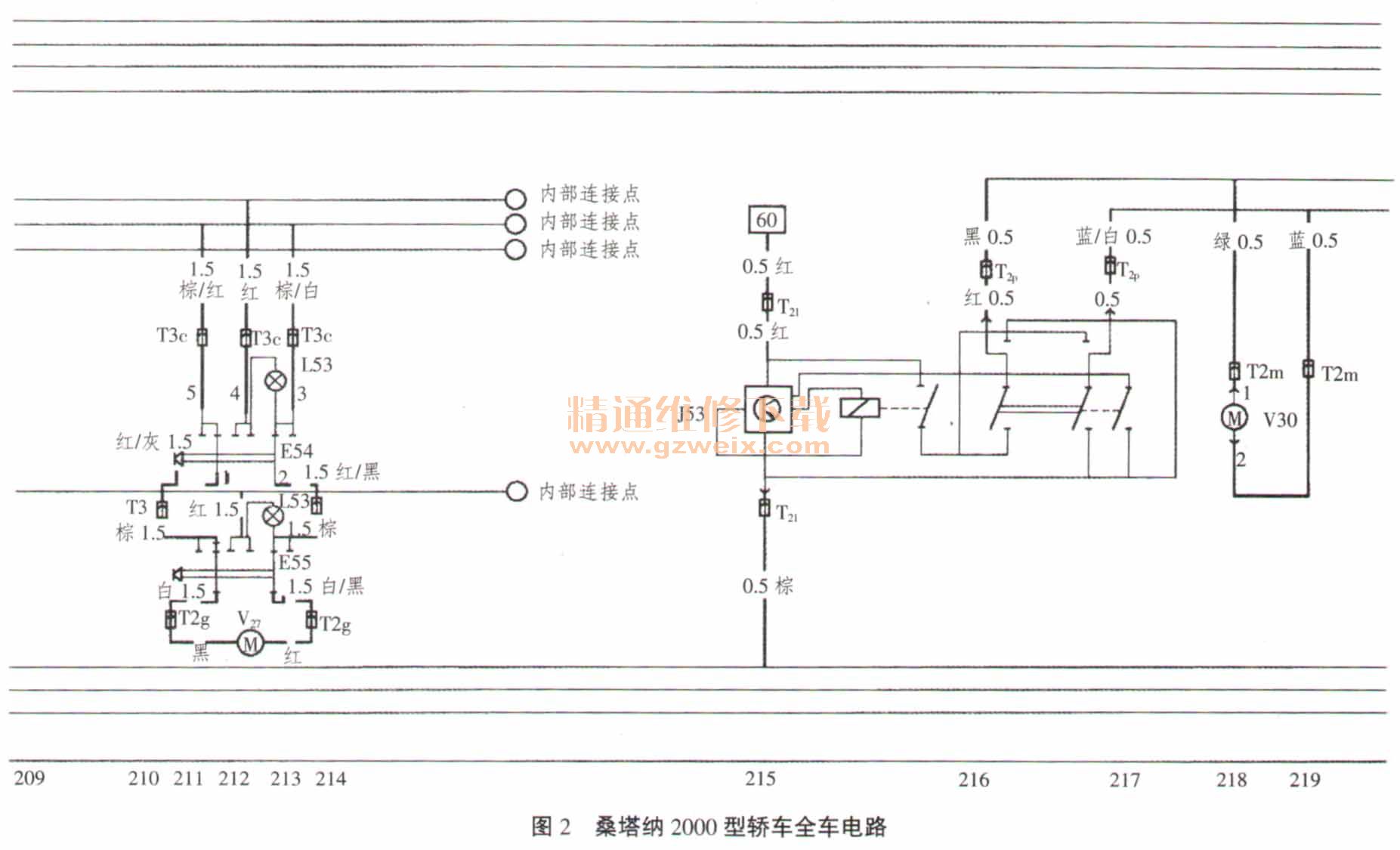

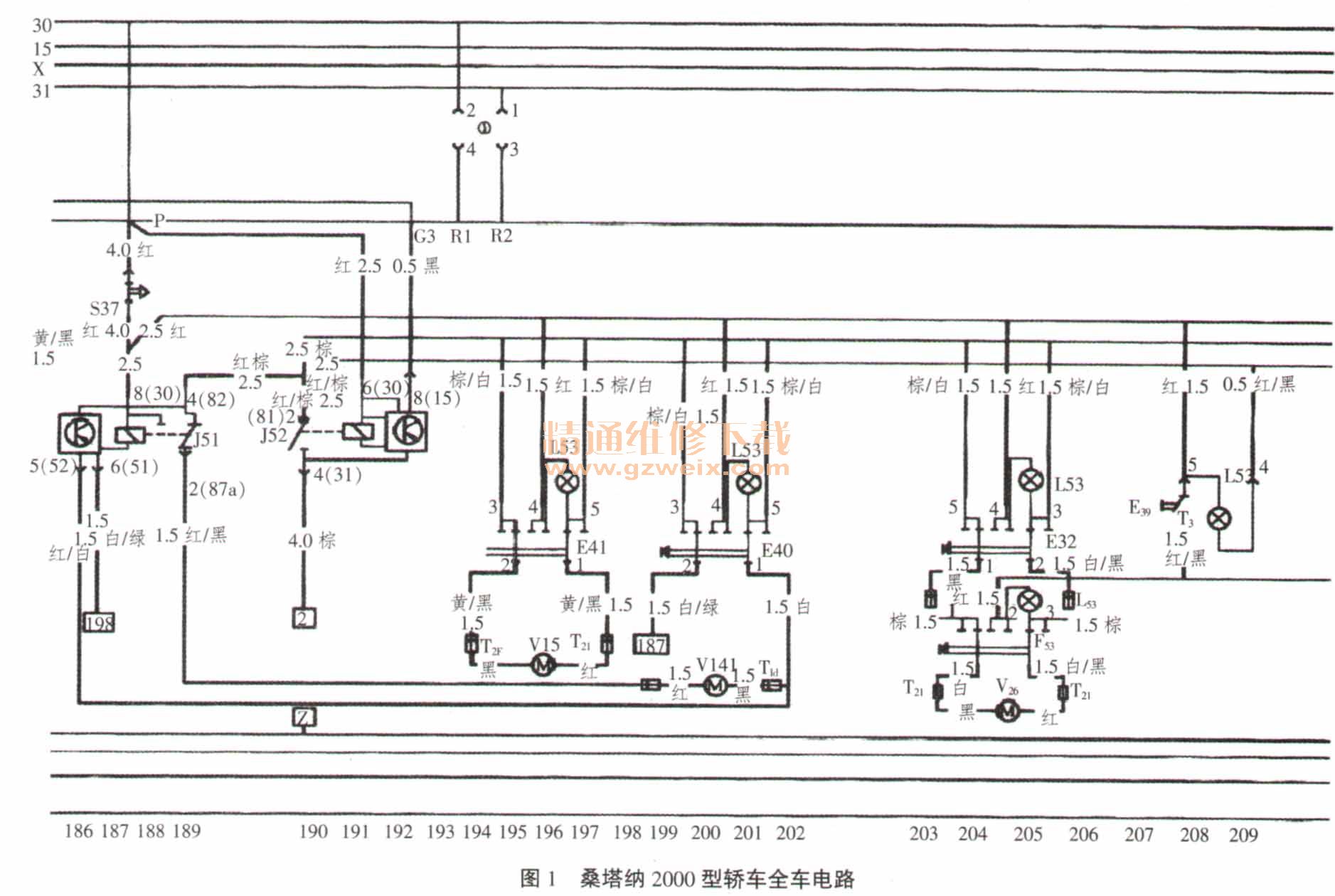

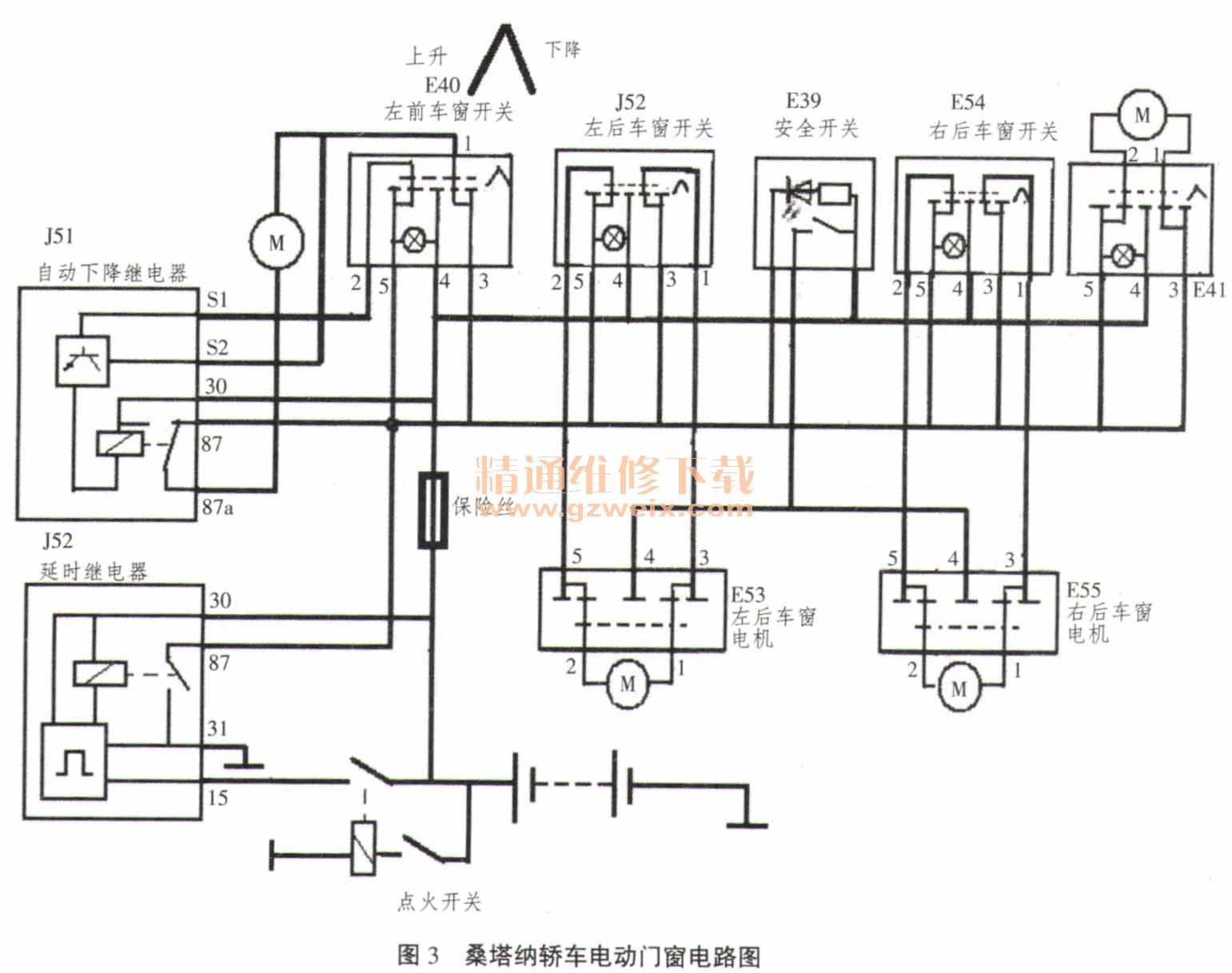

    通过查阅桑塔纳2000型轿车全车电路（如图1、图2所示），摘出桑塔纳轿车电动窗电路图（如图3所示）。在图中J51一电动窗自动下降继电器、J52一电动窗延时继电器、E39-电动窗安全开关、 E40一左前电动窗开关、E41一右前电动窗开关、E52一左后电动窗开关、E53一左后电动窗电机、E54一右后电动窗开关、E55一右后电动窗电机。





    以左前电动窗开关为例讲述左前电动窗的上升和下降过程：
    点火开关闭合，电动窗延时继电器触点闭合。
    当左前车窗开关打到上升挡时，左前车窗开关的端子1与端子4相接、端子2与端子5相接；自动下降继电器端子S2经左前车窗开关（1、4#端子）与电源相接，而端子S1经左前车窗开关（2、5＃端子）、延时继电器的触点（87、31＃端子）搭铁；此时自动下降继电器的触点不动作。左前车窗电动机运转，电流由蓄电池经熔断器、左前车窗开关（4、1#端子）至电动机，然后经自动下降继电器的常闭触点（87a、87＃端子）、延时继电器的触点（87、31#端子）搭铁，玻璃上升。
    当左前车窗开关打到下降挡时，左前车窗开关的端子2与端子4相接、端子1与端子3相接；自动下降继电器的端子S1经左前车窗开关（2、4#端子）与电源相接，而端子S2经左前车窗开关（1、3＃端子）、延时继电器的触点（87、31#端子）搭铁；此时自动下降继电器的常开触点闭合（30#端子87a#端子相接）。左前车窗电动机运转，电流由蓄电池经熔断器、自动下降继电器闭合了的常开触点（30、87a#端子）至电动机，然后经左前车窗开关（1、3＃端子）、延时继电器触点（87、31#端子）搭铁，玻璃下降。如果下降开关闭合1s以上，自动下降继电器的常开触点会一直闭合，直到玻璃下降到最底部。
    其它开关的控制电路跟左前电动窗开关控制电路原理相似，读者可以通过上面原理分析举一反三，对电路进行梳理。
