一辆行驶里程约11万km，搭载CFU发动机和09G型手自一体变速器的2010年上汽大众途安1.8T自动挡多用途车。用户反映：该车拔出点火钥匙后，音响不能自动关闭。

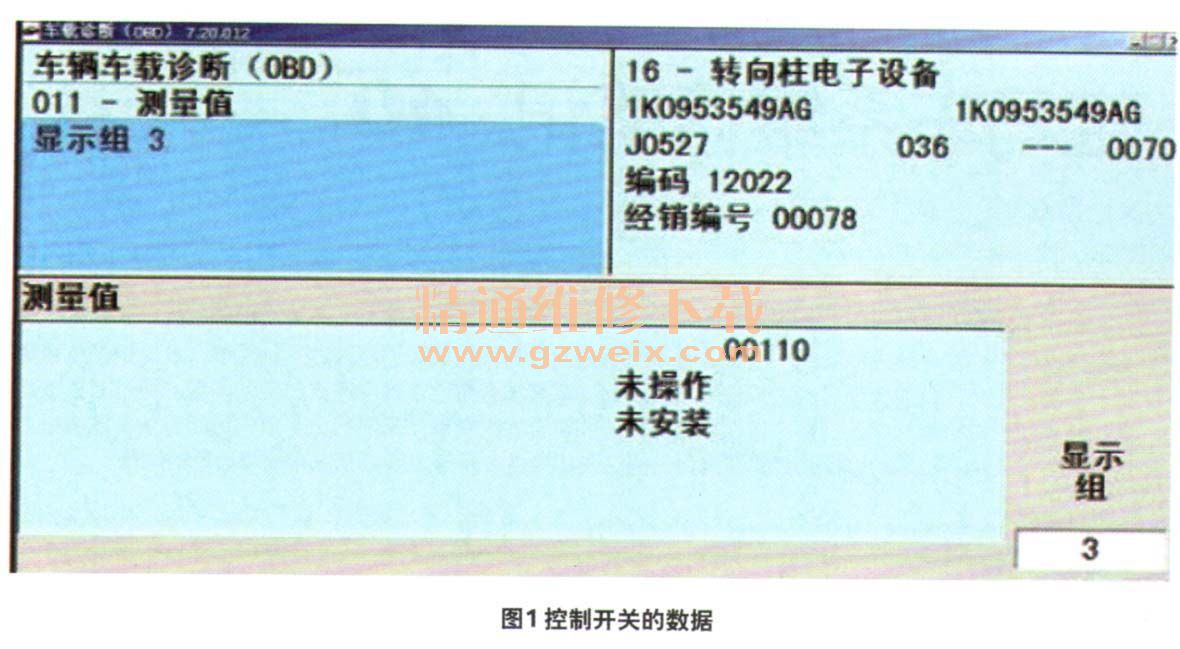

    检查分析：维修人员经过基本检查，确认了故障现象。用VAS5052故障诊断仪进入转向柱电子控制单元J527查询，故障内存报出的信息是00883 012点火开关一D-端子S）电路中存在电气故障，静态。读取数据块3组1区的测量值为00110（图1），拔出钥匙测量值为10000、3组1区测量值的二进制数从左到右各位的含义依次是J527接收到点火开关D的只86s、75、15和50位置信号。正常状态下，接通点火开关，3组1区的测量值显示其位置信号的输出应为01110。关闭点火开关，但没有拔出点火钥匙时，测量值应为01000。数据表明，无论点火开关处于何种位置，J527始终没有接收到86s端子的位置信号，这表明点火开关有问题。由于86s线始终处于无电状态，音响的开启/关闭不受其控制，当前音响的打开只是30号线供电的结果。

    故障排除：更换点火开关，故障排除。
    相关资料：2015年大众原厂维修信息系统ELSA 5.2
