发动机转速传感器安装位置如图1-39所示。转速传感器属于电磁感应式传感器。它安装在气缸体侧靠近飞轮处，（60-2）齿的脉冲轮安装在曲轴上，与曲轴一起转动。

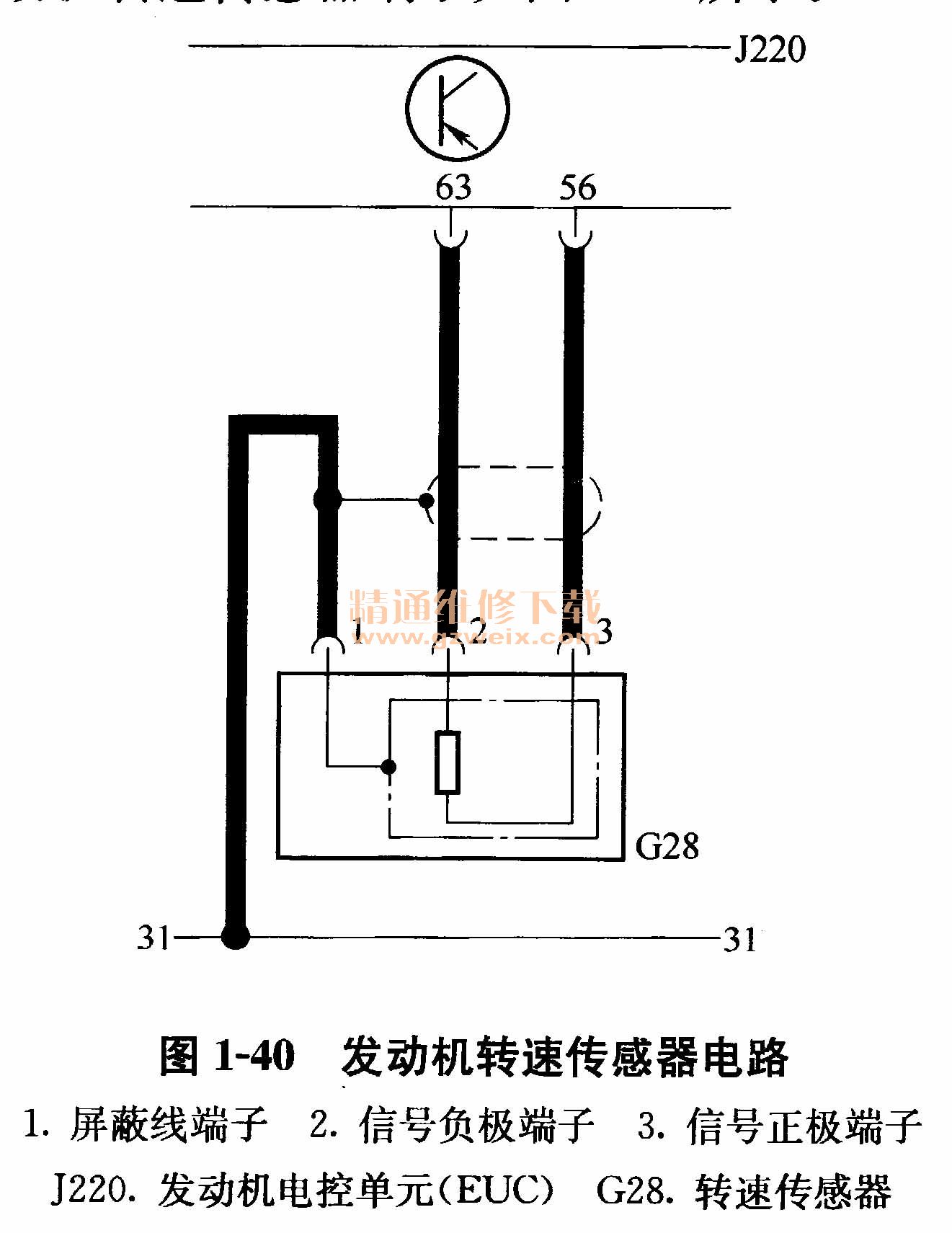

    发动机转速传感器电路如图1-40所示。发动机转速传感器端子如图1-41所示。



    检查发动机转速传感器的步骤如下：
    1．测量电阻值
    （1）关闭点火开关。
    （2）拔下发动机转速传感器插头。
    （3）用万用表电阻挡测量发动机转速传感器端子2与端子3之间的电阻值。其电阻值应为480～1000Ω。如果电阻值不符合要求，则应更换发动机转速传感器。
    （4）插上发动机转速传感器插头。
    2．检查线路
    （1）关闭点火开关。
    （2）拔下发动机转速传感器插头。
    （3）拔下发动机电控单元（ECU）插头。
    （4）检查发动机转速传感器插头端子1与搭铁点之间是否断路，检查发动机转速传感器端子2和发动机电控单元（ECU）插头端子63、发动机转速传感器端子3和发动机电控单元（ECU）插头端子56之间的线路是否短路或断路。
    （5）插上发动机电控单元（ECU）插头。
    （6）插上发动机转速传感器插头。
