节气门控制组件如图1-48所示。它包括节气门电位计、节气门定位电位计、怠速开关和节气门定位器。

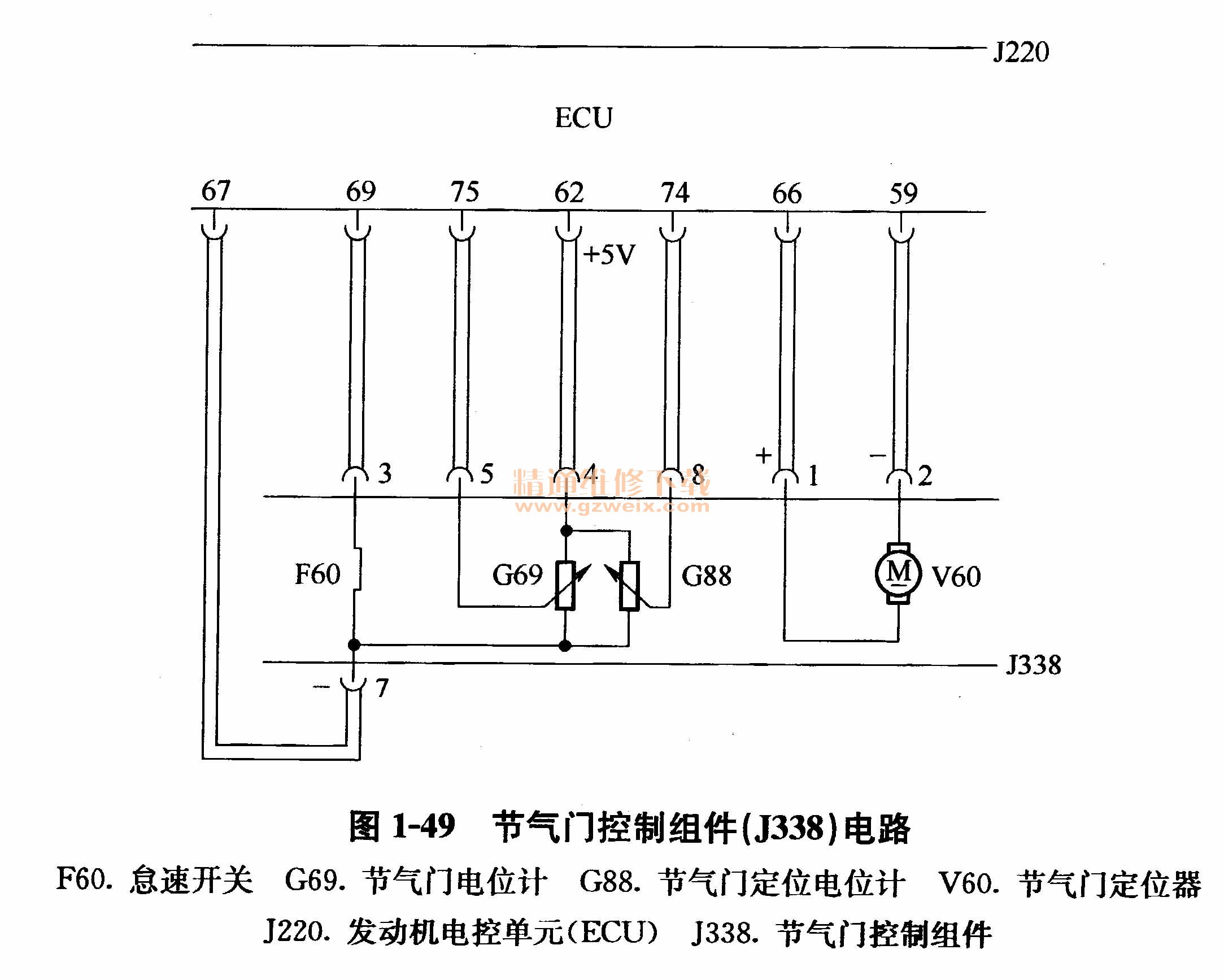

节气门控制组件电路如图1-49所示。节气门控制组件插头如图1-50所示。
检查节气门控制组件的步骤如下:
1.测量电阻值
(1)关闭点火开关。
(2)拔下节气门控制组件插头。
(3)用万用表电阻挡测量节气门控制组件端子之间的电阻值。其标准电阻值见表1-4。
(4)插上节气门控制组件插头。
2.检查5V参考电压线路
(1)关闭点火开关。
(2)拔下节气门控制组件插头。
(3)打开点火开关(ON)。
(4)用万用表电压挡测量节气门控制组件插头端子4与搭铁点之间的电压。其电压值应约为5V。如果电压值不符合要求,则检查节气门控制组件插头端子4和发动机电控单元(ECU)插头62端子之间的线路是否短路或断路。
(5)关闭点火开关。
(6)插上节气门控制组件插头。
3.检查搭铁线路
(1)关闭点火开关。
(2)拔下节气门控制组件插头。
(3)用万用表电阻挡检查节气门控制组件插头端子7与搭铁点之间应导通(电阻值≤0.5Ω)。否则,应检查节气门控制组件插头端子7和发动机电控单元(ECU)插头端子67之间的线路是否断路或短路。
(4)插上节气门控制组件插头。
4.检查信号线路
(1)关闭点火开关。
(2)拔下节气门控制组件插头。
(3)拔下发动机电控单元(ECU)插头。
(4)用万用表电阻挡依次检查节气门控制组件插头与发动机电控单元(ECU)插头对应端子1与66、2与60、3与69、4与62、5与75、7与67、8与74之间的线路均应导通(电阻值≤0.5Ω),且节气门控制组件各插头端子与搭铁点应不通。
(5)插上发动机电控单元(ECU)插头。
(6)插上节气门控制组件插头。
