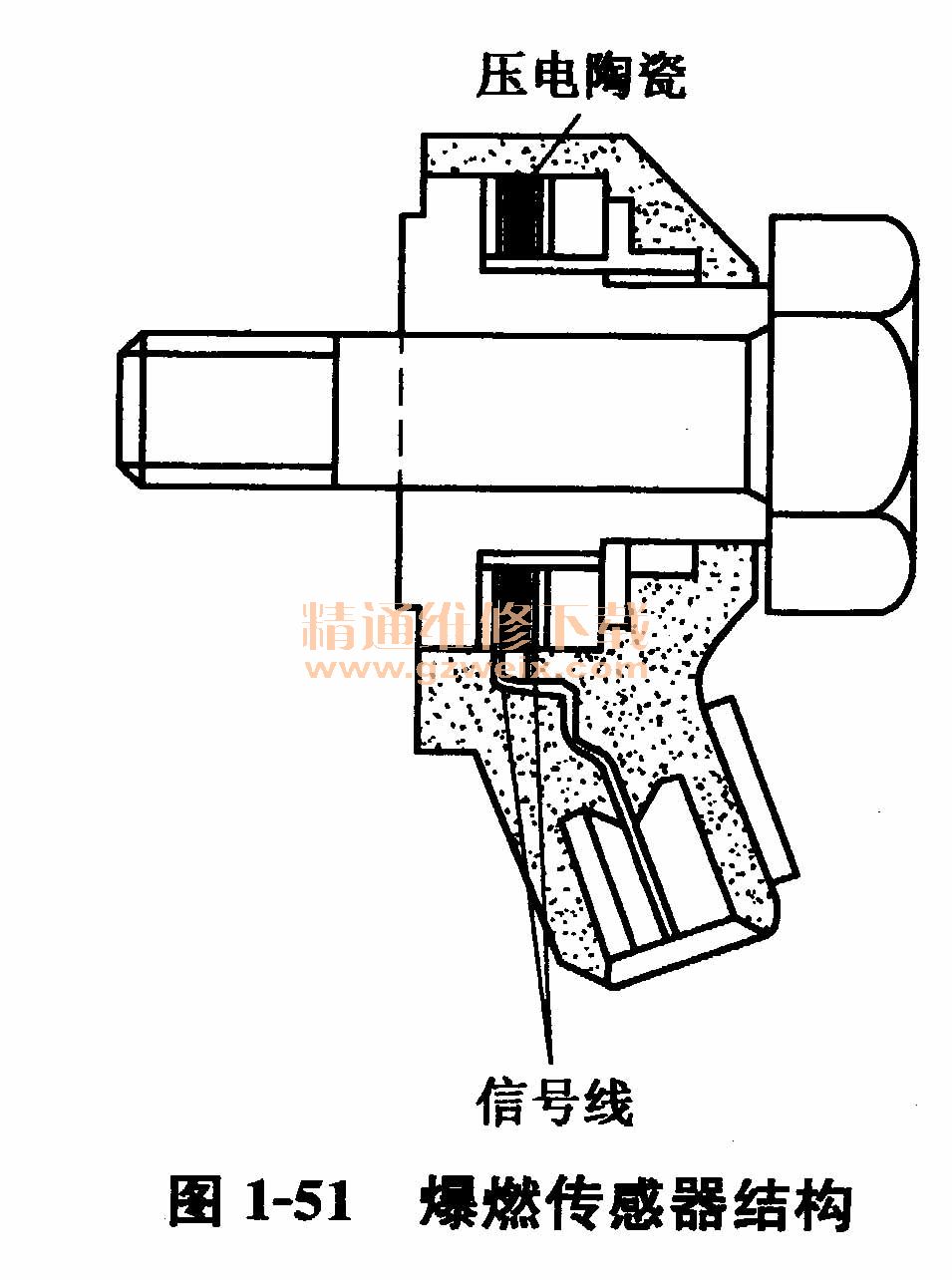

AJR型发动机有两个爆燃传感器，采用压电陶瓷式结构，如图1-51所示。两个爆燃传感器分别安装在进气管侧气缸体第一、二缸和第三、四缸之间。螺栓拧紧力矩为20N· m。

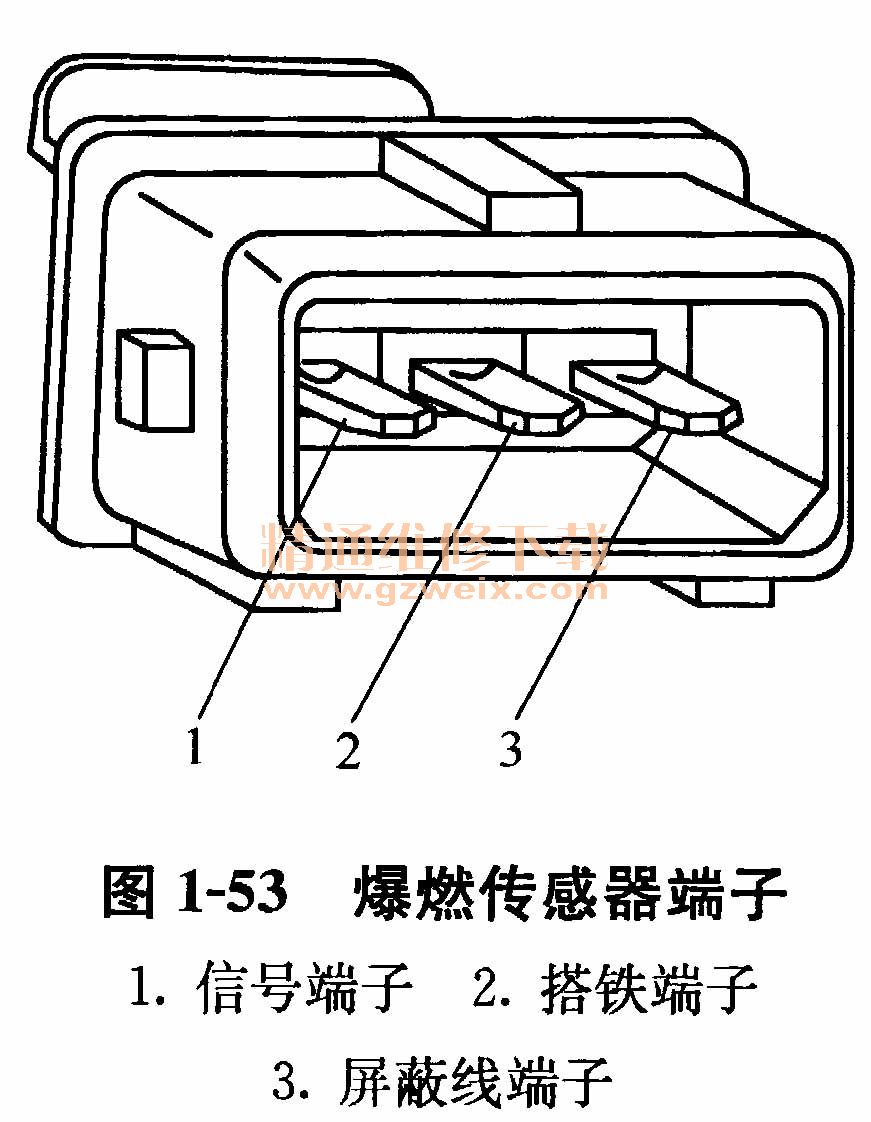

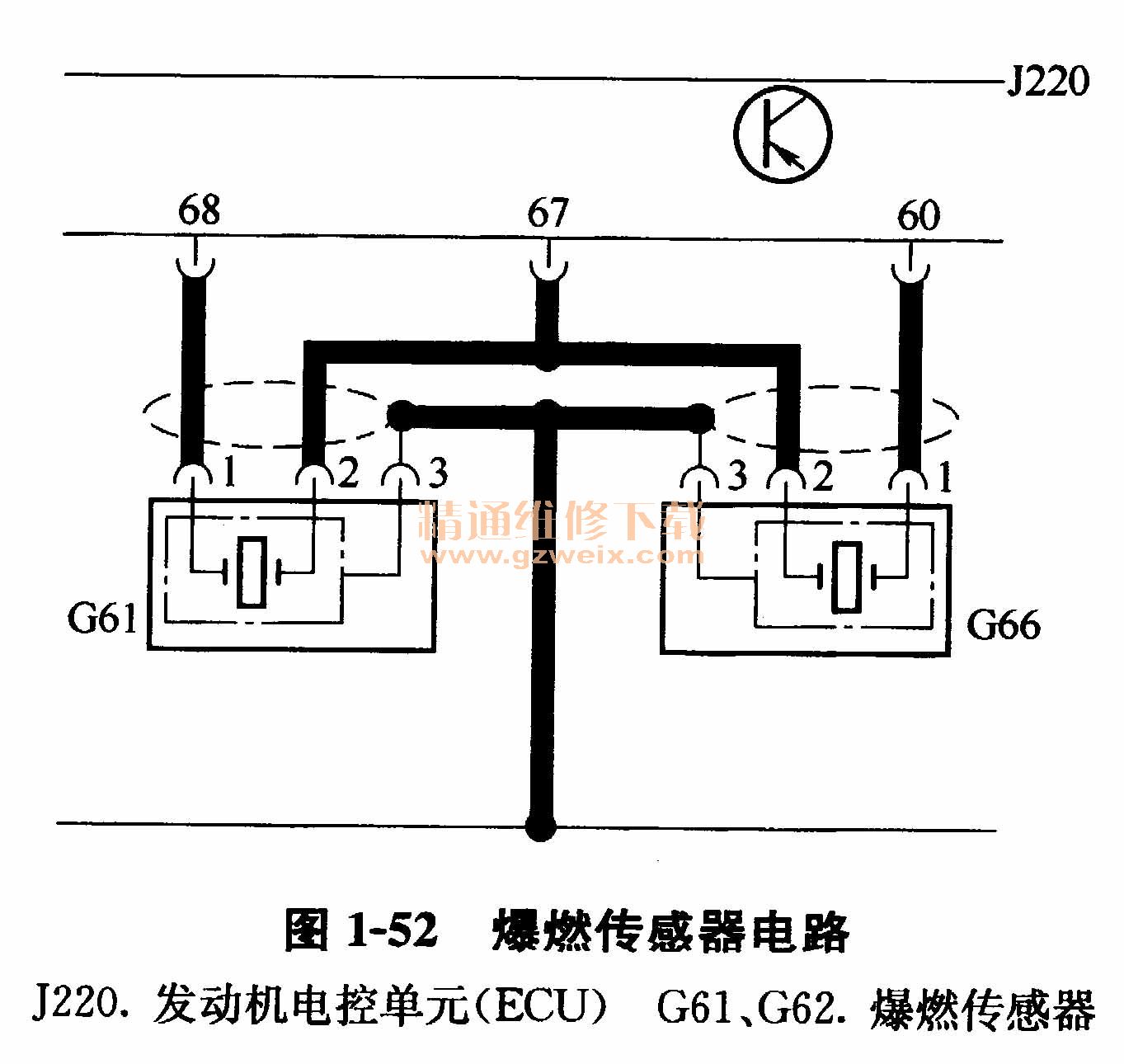

    爆燃传感器电路如图1-52所示。爆燃传感器端子如图1-53所示。



    检查爆燃传感器的步骤如下：
    1．测量电阻值
（1）关闭点火开关。
    （2）拔下爆燃传感器插头。
    （3）用万用表电阻挡分别测量爆燃传感器端子之间的电阻值。其电阻值均应大于1 MΩ。如果电阻值不符合要求，应更换爆燃传感器。
    （4）插上爆燃传感器插头。
    2．检查线路
    （1）关闭点火开关。
    （2）拔下爆燃传感器插头。
    （3）用万用表电阻挡检查爆燃传感器插头端子3与搭铁点应导通（电阻值≤0.5Ω）。否则，应检查爆燃传感器插头端子3和搭铁处之间的线路是否断路，或搭铁不良。
    （4）用万用表电阻挡检查爆燃传感器插头端子2与搭铁点应导通（电阻值≤0.5Ω）。否则，应检查爆燃传感器插头端子2和发动机电控单元（ECU）插头端子67之间的线路是否断路。
    （5）拔下发动机电控单元（ECU）插头。
    （6）用万用表电阻挡检查爆燃传感器插头端子1和发动机电控单元（ECU）插头端子68、端子60之间的线路应导通（电阻值≤0.5Ω），且与搭铁点之间应不通。
    （7）插上发动机电控单元（ECU）插头。
    （8）插上爆燃传感器插头。
