大众桑塔纳2000GSi轿车电动汽油泵检修
来源:本站整理  作者:佚名  2017-03-18 09:32:50

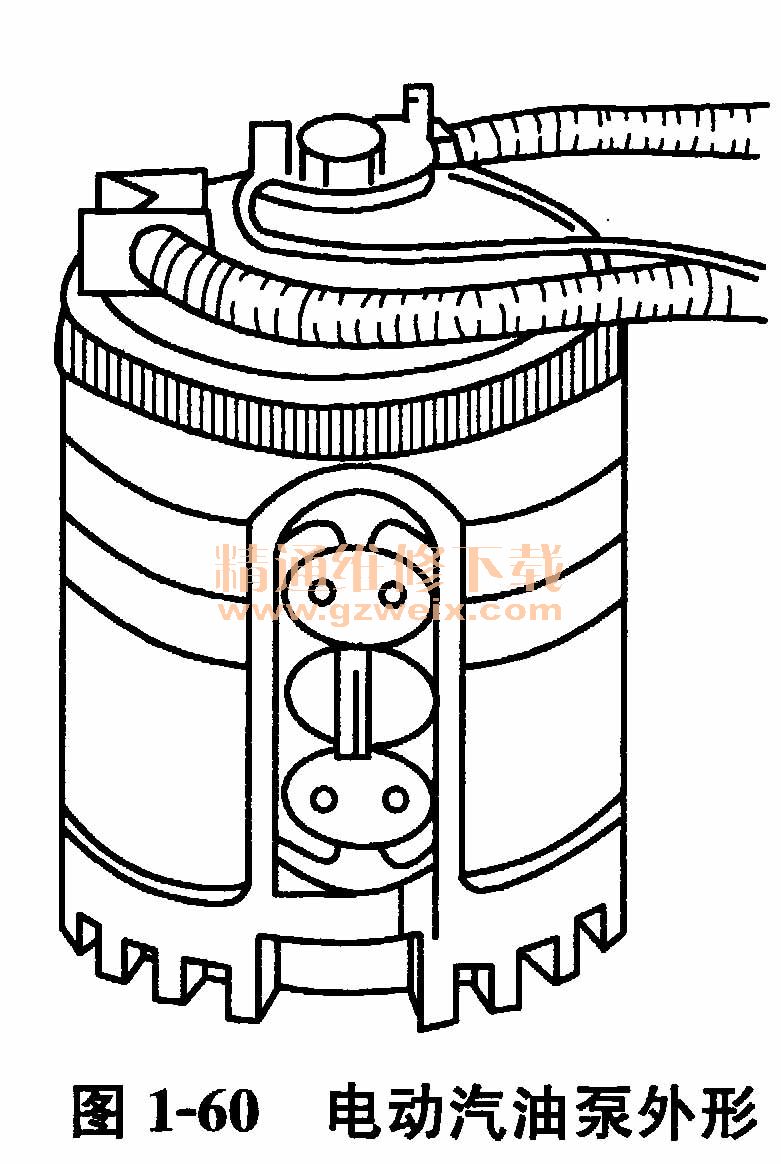

    电动汽油泵位于油箱内,安装在一个圆形壳体中,其外形如图1-60所示。电动汽油泵是由永磁电机驱动的滚子泵。

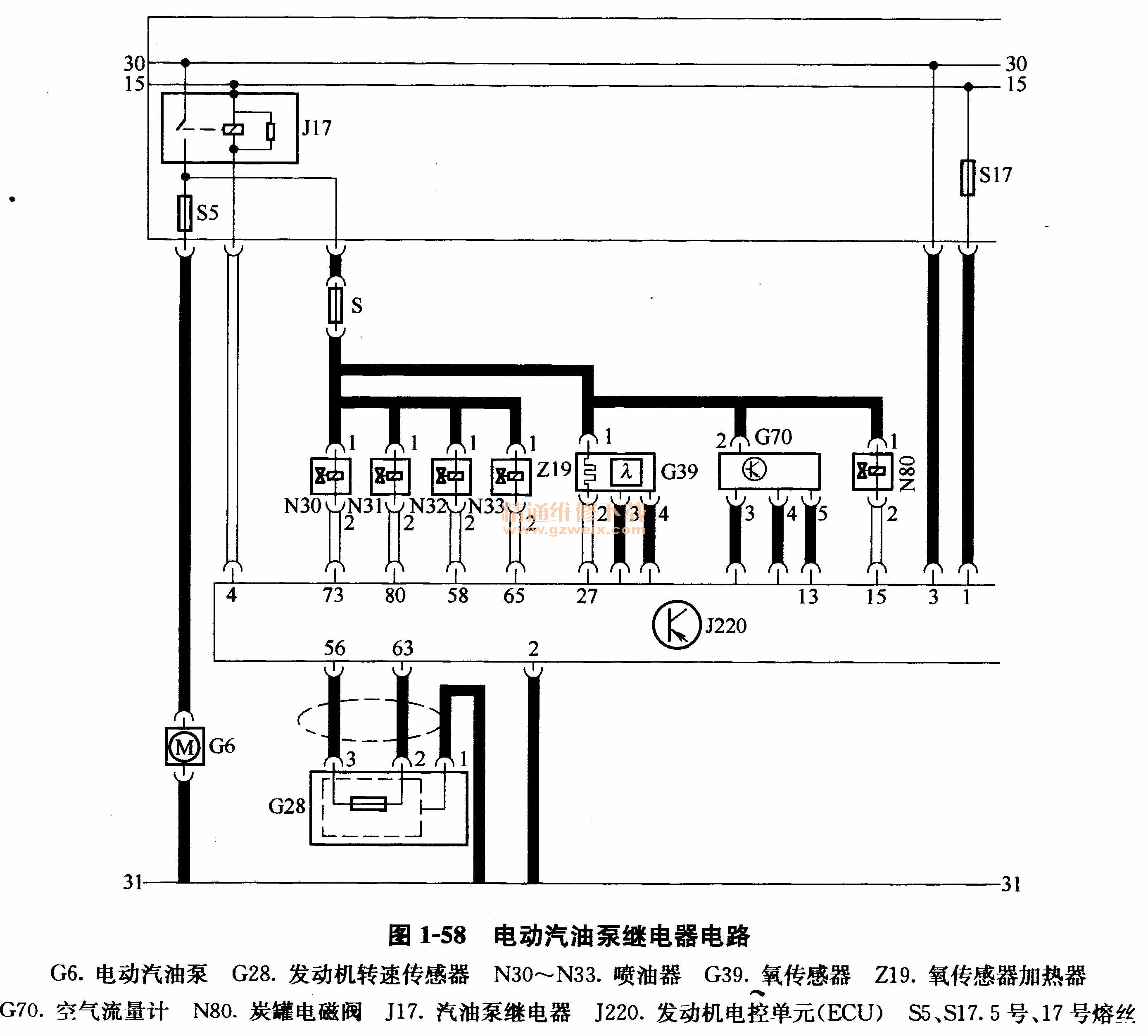

    电动汽油泵电路可参照汽油泵继电器电路,参见图1-58。在电动汽油泵与汽油泵继电器之间设有熔丝S5,发动机电控单元(ECU)控制汽油泵继电器对电动汽油泵供电。

    汽油泵端子如图1-61所示。

    检查电动汽油泵的步骤如下:
    1.检查工作状况
    打开油箱盖,打开点火开关(ON),同时在油箱加油口处察听电动汽油泵是否有运转声音。应能听到电动汽油泵运转声音,且运转1~3s后停止。
    2.测量电阻值
    (1)关闭点火开关。
    (2)拔下电动汽油泵插头。
    (3)用万用表电阻挡测量电动汽油泵端子1与端子2之间的电阻值,其电阻值应为2~3Ω。如果电阻值不符合要求,则更换电动汽油泵。
    (4)插上电动汽油泵插头。
    3.检查电源线路
    (1)关闭点火开关。
    (2)拔下电动汽油泵插头。
    (3)打开点火开关。
    (4)用万用表电压挡测量电动汽油泵插头端子2应有约12V电压(蓄电池电压)。如果电压低或无电压,则应检查汽油泵熔丝S5是否正常。若正常,进一步检查电动汽油泵插头端子2和汽油泵继电器的线路是否短路或断路。
    (5)关闭点火开关。
    (6)插上电动汽油泵插头。
