2．前悬架总成的分解与组装

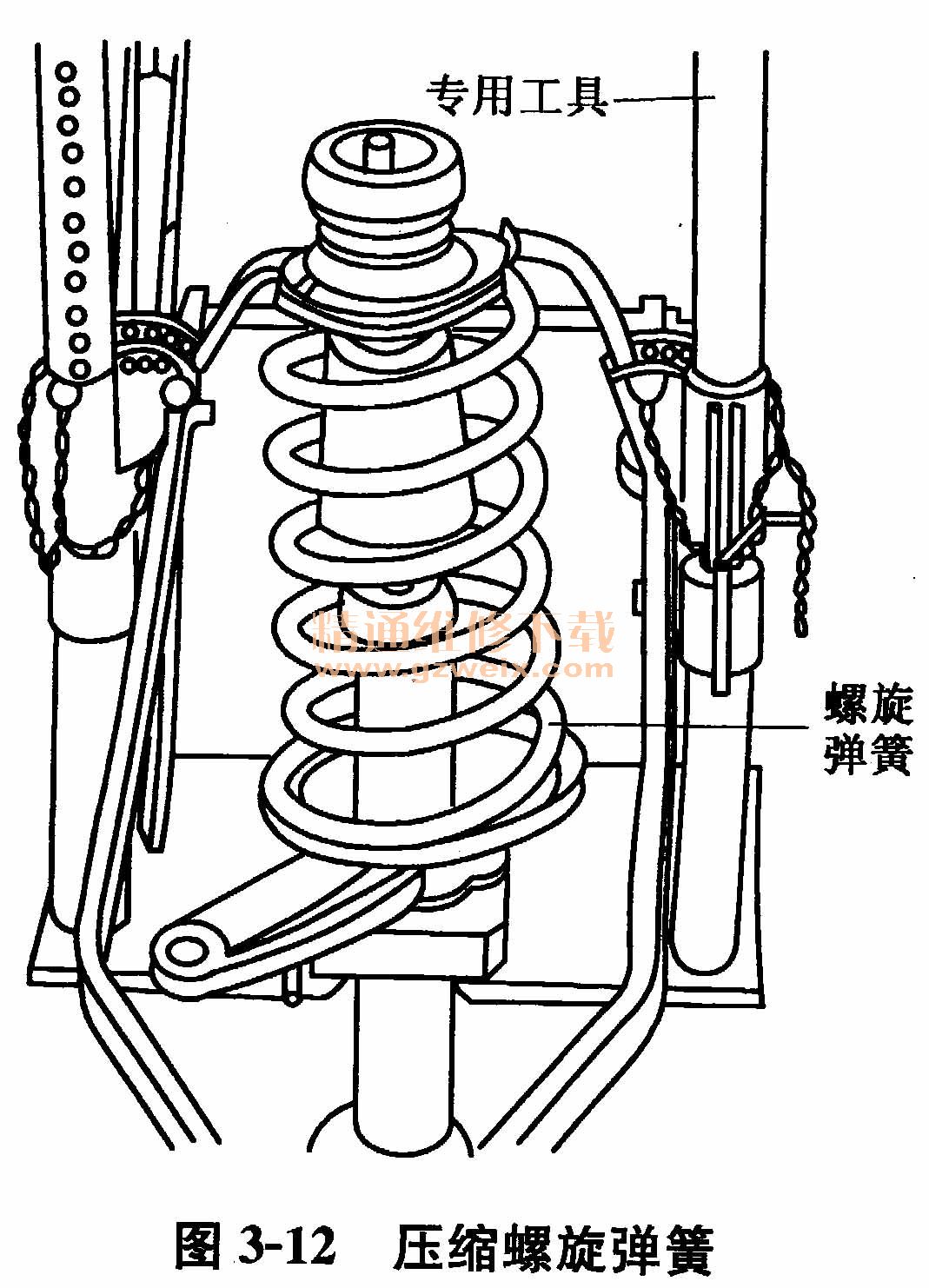

（1）如图3-12所示，用专用工具（V. A. 1403）压缩螺旋弹簧。

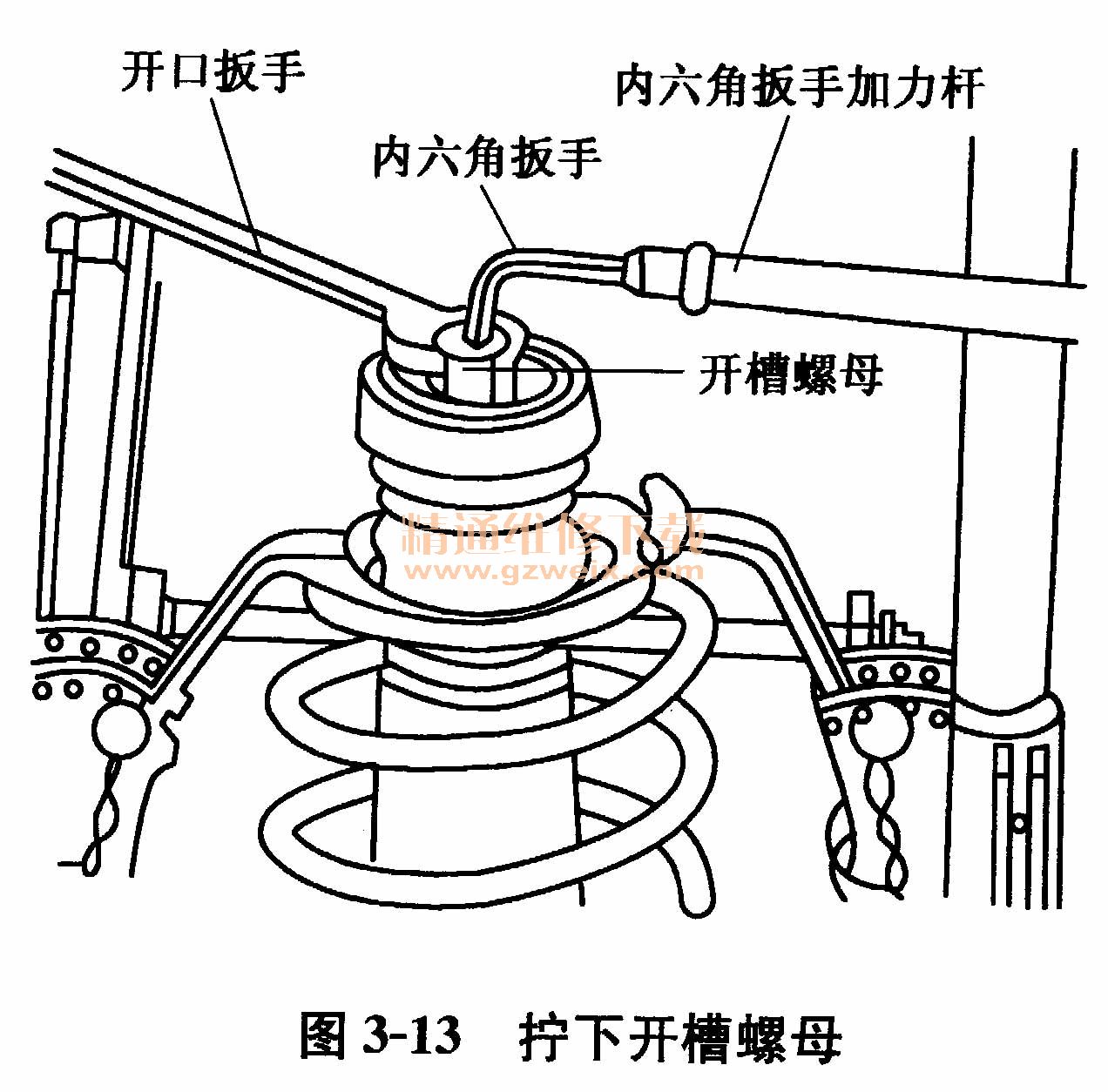

（2）如图3-13所示，拧下开槽螺母。

    （3）松开被压缩的螺旋弹簧，取下螺旋弹簧。
    （4）如图3-14所示，拆下减振器支柱。

    （5）组装前悬架总成。
    3．前悬架总成的安装
    与拆卸时相反的顺序安装前悬架总成。
    （1）安装传动轴时，应擦净传动轴与花键齿面上的油污，去除防护剂的残留物。先在外万向节（RF ）花键齿面涂上一圈5mm宽的防护剂D6，再装配传动轴。涂防护剂D6的传动轴安装后，应停车60min才可使用。
    （2）必须换上新的自锁螺母。
    （3）应按规定力矩拧紧所有螺栓和螺母。传动轴轴头自锁螺母的拧紧力矩为230N·m，车轮螺母的拧紧力矩为110N·m，制动钳紧固螺栓的拧紧力矩为70N· m，横拉杆球头锁紧螺栓的拧紧力矩30N·m,横向稳定杆螺栓的拧紧力矩为25N· m。
