风神蓝鸟轿车动力转向器的检修
来源:本站整理  作者:佚名  2017-03-22 08:53:13

    检查动力转向器的步骤如下:
    1.动力转向器的分解

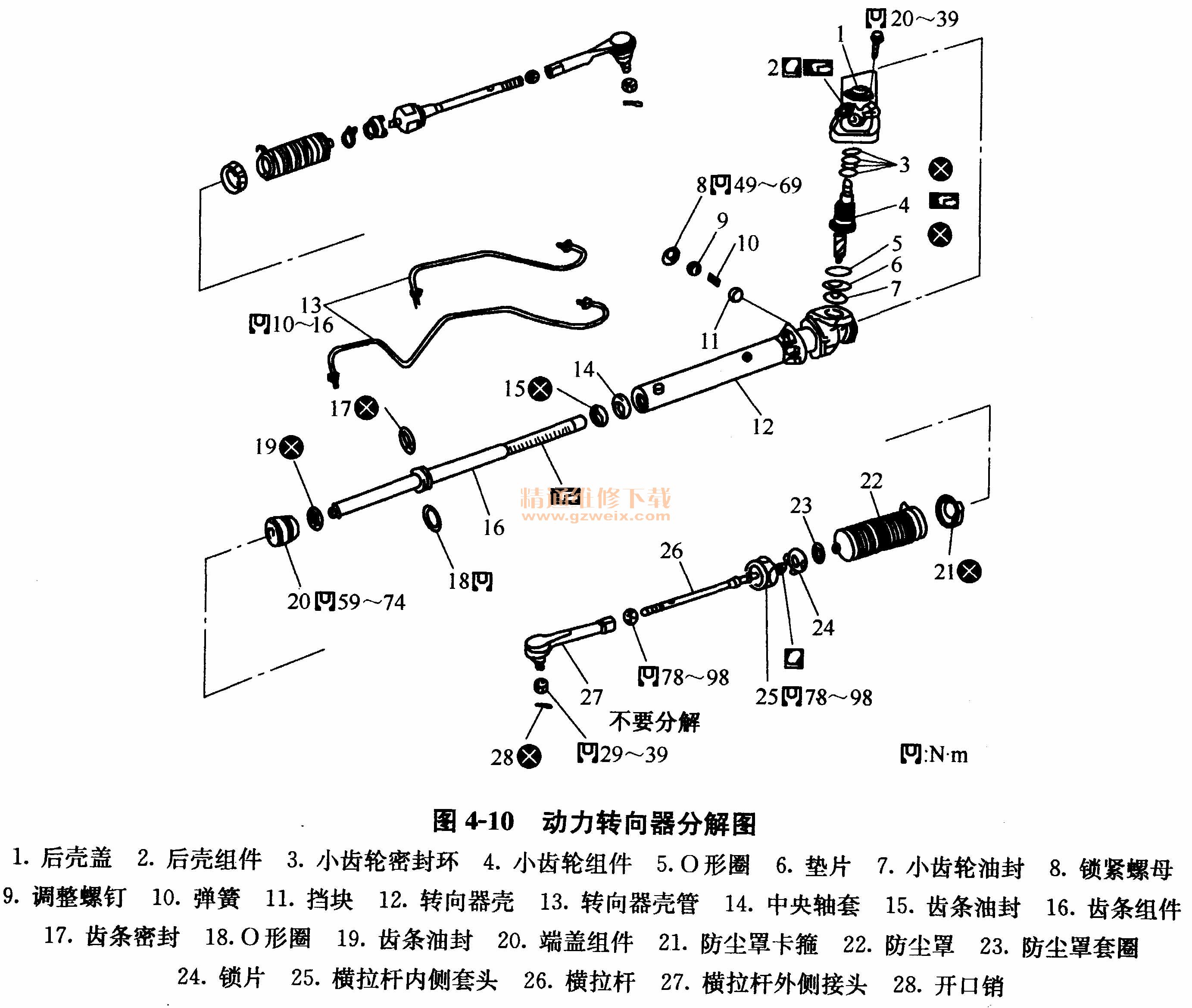

    风神蓝鸟动力转向器的分解图如图4-10所示。

    分解动力转向器前,应放掉动力转向器的油液,测量小齿轮转动力矩,并记下小齿轮转动力矩作为参考。
    (1)拆下小齿轮密封环,不要损坏小齿轮。
    (2)拆下横拉杆外侧接头及防尘罩。
    (3)撬起卷边部分,拧松横拉杆内侧套头,并取下内侧套头。
    (4)拆下挡块。
    (5)拆下小齿轮组件。
    (6)用直径2. 0~2. 5mm的钻头将转向器壳端的卷边部分钻掉。
   (7)拆下端盖组件。
    (8)抽出齿条组件。
    (9)用电热吹风机将齿条密封环加热至大约40℃,拆下齿条密封环,不要损坏齿条。
    (10)拆下中央轴套和齿条油封。
    2.动力转向器的检查
    将所有的零件彻底清洗,用压缩空气吹干。
    (1)检查防尘罩,如果有损坏、裂纹或磨损,应予以更换。
    (2)检查齿条,如果有损坏、裂纹或磨损,应予以更换。
    (3)检查小齿轮组件轴承转动是否自如,是否有裂纹、麻点及磨损。必要时,予以更换。
    (4)检查转向器壳缸筒是否有划伤或其他损坏。必要时,予以更换。
    (5)检查横拉杆外侧接头和内侧套头。横拉杆外侧接头摆动力为6. 9~64. 7N,横拉杆内侧套头摆动力为15.7~140.2N。横拉杆外侧接头转动力矩为0.3~2. 9N·m。检查横拉杆内侧套头和外侧接头的轴向间隙,横拉杆外侧接头轴向间隙不大于0. 1mm,横拉杆内侧套头轴向间隙不大于0. 3mm。

[1] [2]  下一页
