一辆行驶里程约3万km、搭载CFU发动机与09G手自一体自动变速器的2009年大众途安1.8T自动挡车。客户反映:该车有时后箱盖不能开启。
故障诊断:基本检查发现,使用遥控器开启后箱盖正常,解锁后用后箱盖上的把手开关,存在几次不能开启的现象。

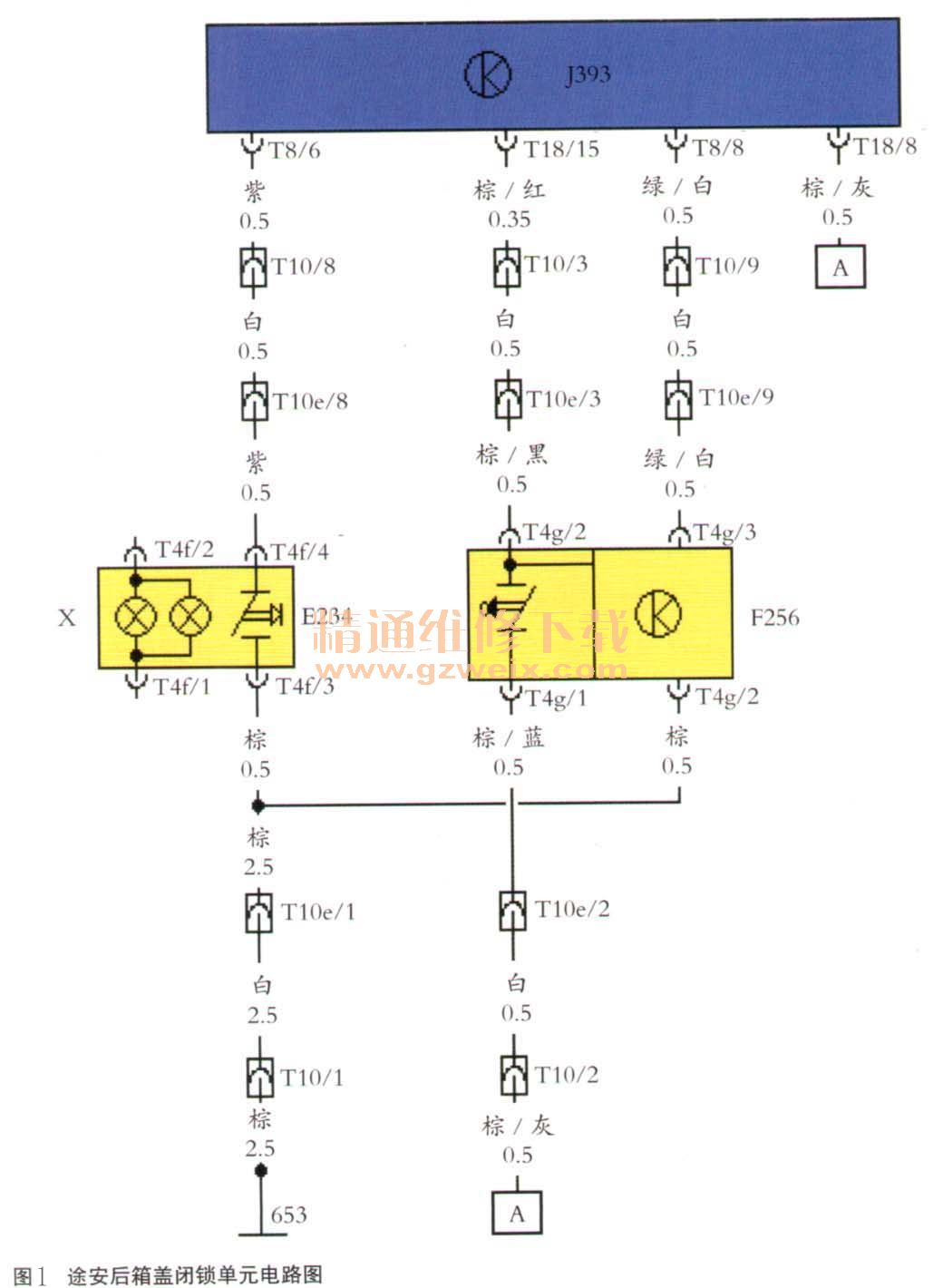

途安车后箱盖电路图如图1所示。遥控器解锁后,开启后箱盖的信号由集成在牌照灯内的把手开关E234发送,J393识别后,其控制端T8/8输出12V电压加在闭锁单元F256上,电机工作,后箱盖开启。根据基本检查获取到的信息分析,E234的信号输入值得关注。

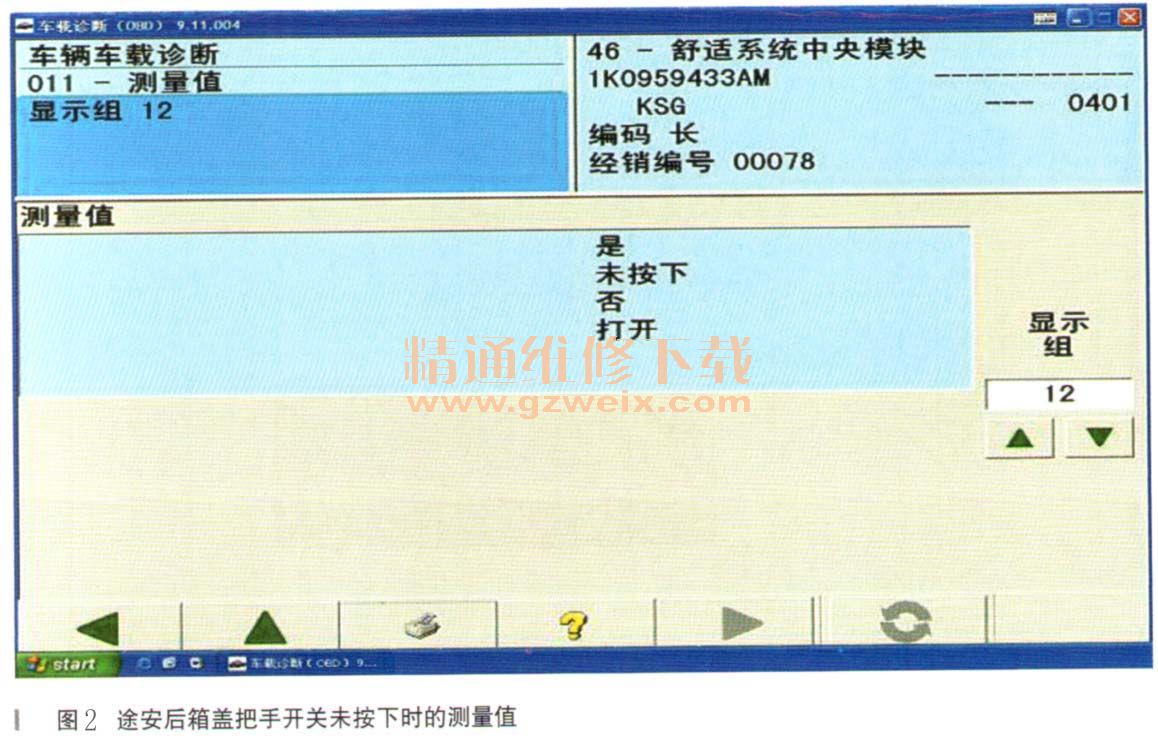

连接VAS5052故障诊断仪,查询舒适系统控制单动393内存,没有与故障相关的记忆。连续按下E234,读取12组2区E234的数据,有数次出现如图2所示界面,表明信号存在中断现象。
拆下E234所在的T4f接器,短接T4f/4与T4f/3端子,以模拟E234的开关信号,图5界面测量值2区显示已操作,表明E234到393之间的线路正常,故障在开关上。
故障排除:更换后箱盖把手上的微动开关,故障排除。
