大众途观SUV V177不转检修
来源:汽车与驾驶维修  作者:佚名  2017-08-31 09:11:28

    一辆行驶里程2万km 的2011年途观自动挡SUV车。该车V7控制正常但V177不转。
    检查分析:从V7可以正常运行可知,J293的供电没有问题,相关控制信号输入正常,故障范围大致是J293对V177的输出或V177自身。脱开V177的T2f线束侧插接器,将12V试灯接入电路,观察V7工作后试灯没有点亮,表明J293不能为V177提供12V电源。利用12V电源对V177直接加电,V177可以工作,由此确认故障在J293。
    故障排除:更换风扇控制单元,故障排除。

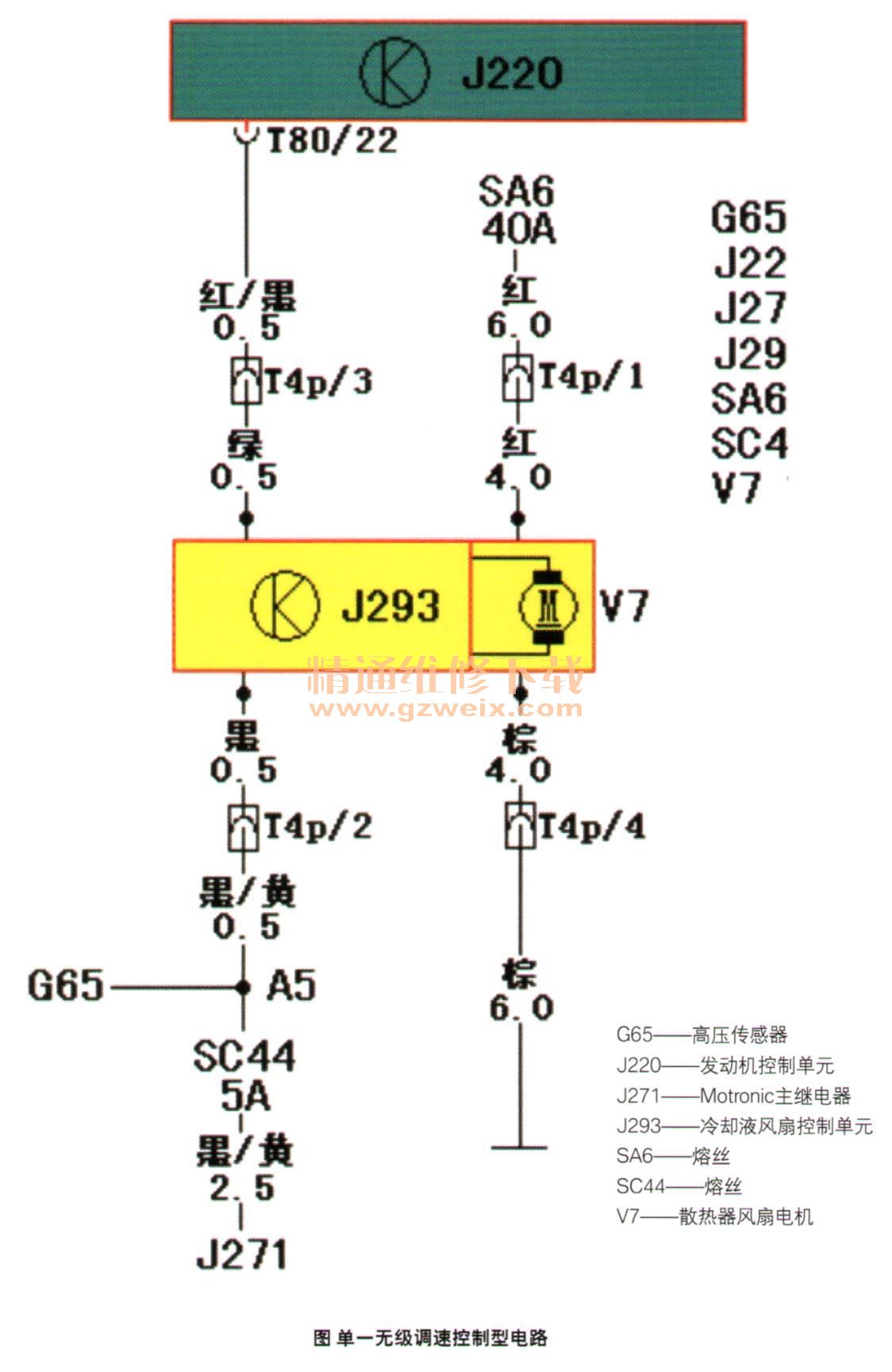

    朗逸轿车散热器仅配置一个冷却液风扇V7(如图),冷却液风扇控制单元电路图如图13所示,J293的端子定义与途观相同,不同的只是导线颜色的差别。


    相关资料:2013年上汽大众全新途观维修电路图
