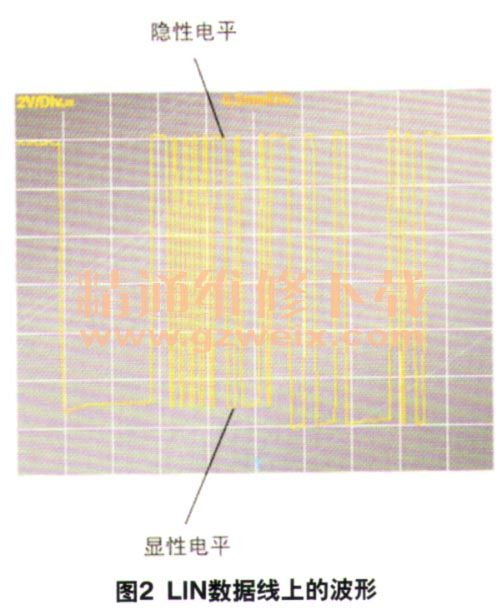

显性电压：为了将显性比特发送到LIN数据线上，发送控制器将LIN数据线接地，电压为0V（图2）。
通过了解该车型雨刮器系统的工作过程及J519控制单元的故障码含义，维修人员初步分析造成该故障的原因可能是：J519到驾驶员侧雨刮器控制单元之间LIN数据线存在断路、对搭铁短路或对正极短路；驾驶员侧刮刷器的供电及搭铁存在故障或驾驶员侧雨刮器本身存在故障。

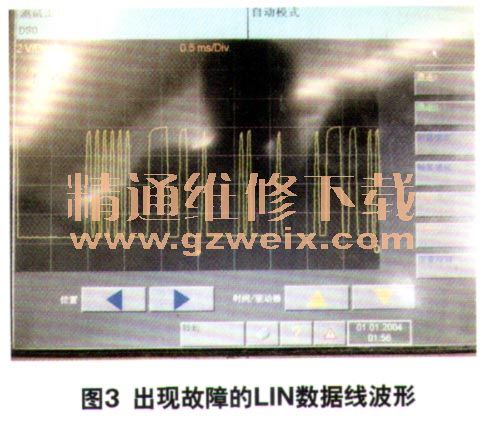

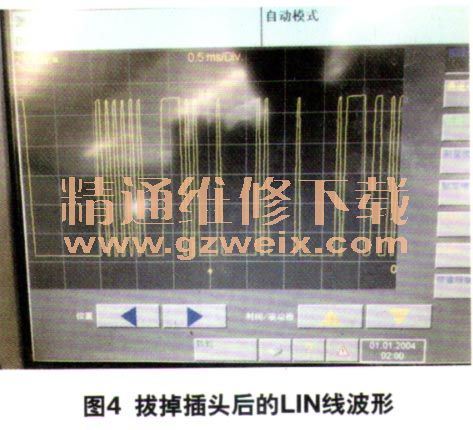

经过查看电路图得知，该车左侧雨刮器的供电是T4/1号端子，搭铁是T4/2号端子。接通点火开关，测量T4/1与T4/2端子之间的电压，约为12V，表明供电及搭铁正常。测量左侧雨刮器的LIN数据线波形，发现波形不正常，电压约为8V（图3）。拔下左侧雨刷器电机的插头，再次测量LIN数据线的波形，发现波形电压约为12V（图4），恢复正常，表明故障出现在左侧雨刮器内部。
故障排除：更换左侧雨刮器，故障彻底排除。
相关资料：2017年大众、奥迪原厂维修信息系统ELSA 6.0上一页 [1] [2]
