大众全新波罗无法启动故障检修
来源:本站整理  作者:佚名  2018-12-18 18:36:06

    一辆行驶里程仅650km、配置CSR发动机的大众全新波罗轿车。该车停放一个晚上后车辆无法启动

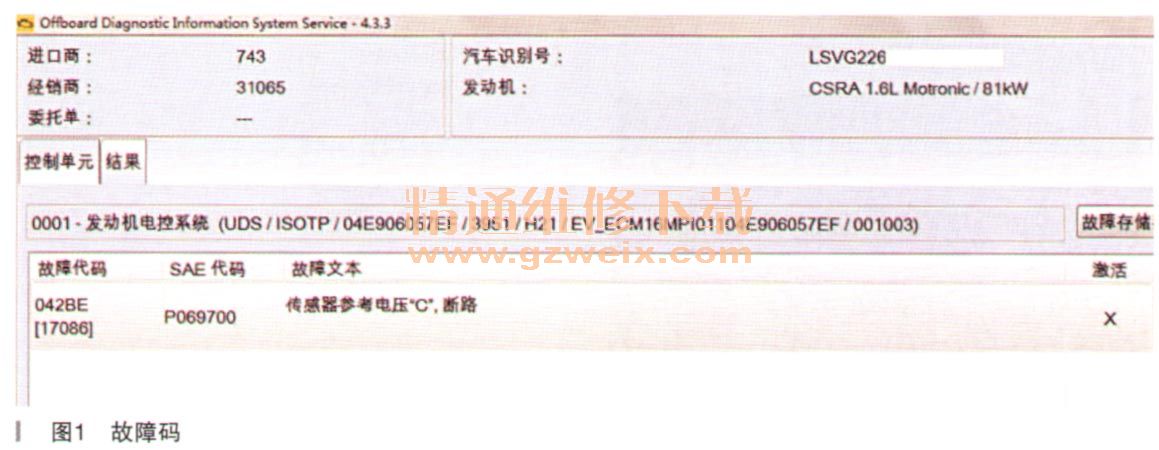

    故障诊断:经拖车拖至本单位后,首先验证故障现象,第一次启动发动机竟然可以正常启动,但将车辆熄火后,再次启动却没任何着车迹象;而且还有一个异常情况,就是打开点火开关就能听到喷油器发出“嗒嗒”一直在工作的声音。使用诊断仪VAS615。进入发动机系统检测,发现系统存在1个故障码(如图1所示),当多次启动时发现,系统会多出另外1个故障码:控制单元损坏且主动/静态。

    根据两个故障码的提示,笔者的理解是:①该车为刚购买的新车,线路本身出现故障的概率极低,因此线路本身存在损坏的可能性较低;②传感器参考电压C断路在前,是导致车辆无法启动故障的主因,而控制单元损坏则是该故障码衍生的结果。那么接下来重点应该从参考电压C入手检查。经查阅相关维修资料,只找到了针对第三代EA888系列发动机对传感器参考电压的说明(如表所示),通过该资料可见该发动机上传感器参考电压C指向的是加速踏板位置传感器2 (G185),资料中明确说明该参考电压C信号过低故障,并不会影响车辆的启动。这明显和本例不符,但是故障车辆并非EA888发动机,也不能完全照搬,接下来先检测下G185的相关供电是否正常再说。

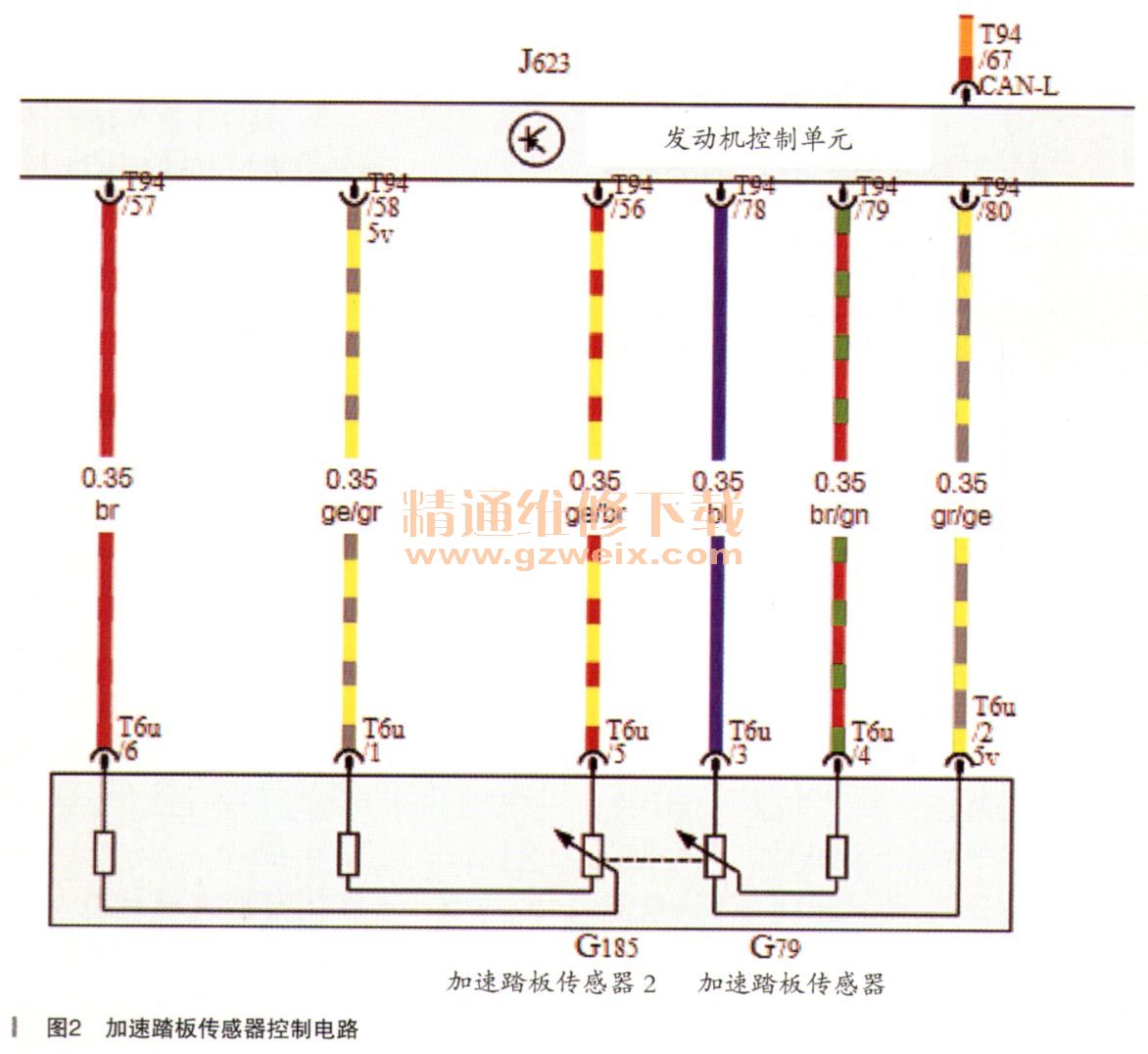

    根据线路图(如图2所示),可见加速踏板传感器2的5V供电来自于J623的94/58号端子,遂拔掉加速踏板上的插头,打开点火开关用万用表检测T6/1端子电压,经测量该电压大约在5V左右,符合正常标准,由此说明该端子电压并不存在断路清况,故障点并不在此。

    在没有合适资料又不知道该发动机C电压的指向情况下,盲目检查下去并不可取,遂决定通过诊断仪VAS6150,在引导性故障查询后选择检测计划,看看是否有意外收获。按照步骤一步步进入诊断仪检测(如图3所示),结果提示传感器C电压包括:发动机控制单元T94/58(该针脚正是加速踏板传感器2G185的5V信号线),以及T60/13和T60/14三个针脚的检杳,下面就按照诊断仪指向围绕T60/13和T60/14展开检查。


[1] [2] [3]  下一页
