一辆行驶里程约1600km的2016年奔驰VITO。该车发动机故障灯经常亮。
    故障诊断：进行功能检查，冷车启动车辆，发动机故障灯亮，其他未见异常；查看维修历史，此车正常保养，无其他维修。
    用奔驰专用Star Diagnostic诊断仪（DAS ）对车辆进行快速测试，结果发现在发动机控制单元（ME）中存储有以下故障码，如图1所示。

    通过DAS对测试故障码进行引导，结果为二次空气喷射系统的相关部件和管路，即二次空气喷射系统有故障，如图2所示。

    这样，首先杳找该系统的上作原理图如图3所示。

    当二次空气喷射启用时，ME触发Y59/2和通过K64触发M33，这样，来自进气歧管的真空和M33输送的新鲜空气就分别进入锁止阀的两侧（单向阀，一侧接真空，另一侧连至M33），锁止阀打开，空气通过锁止阀进入排气歧管，并与废气反应，从而提高三元催化的温度，实现快速暖机。因此，分析可能的故障原因为：
      （1）Y59/2故障；
      （2）M33故障；
      （3）K64故障；
      （4）M卫故障；
      （引相关的线路故障；
      （6）真空管路和锁止阀故障。

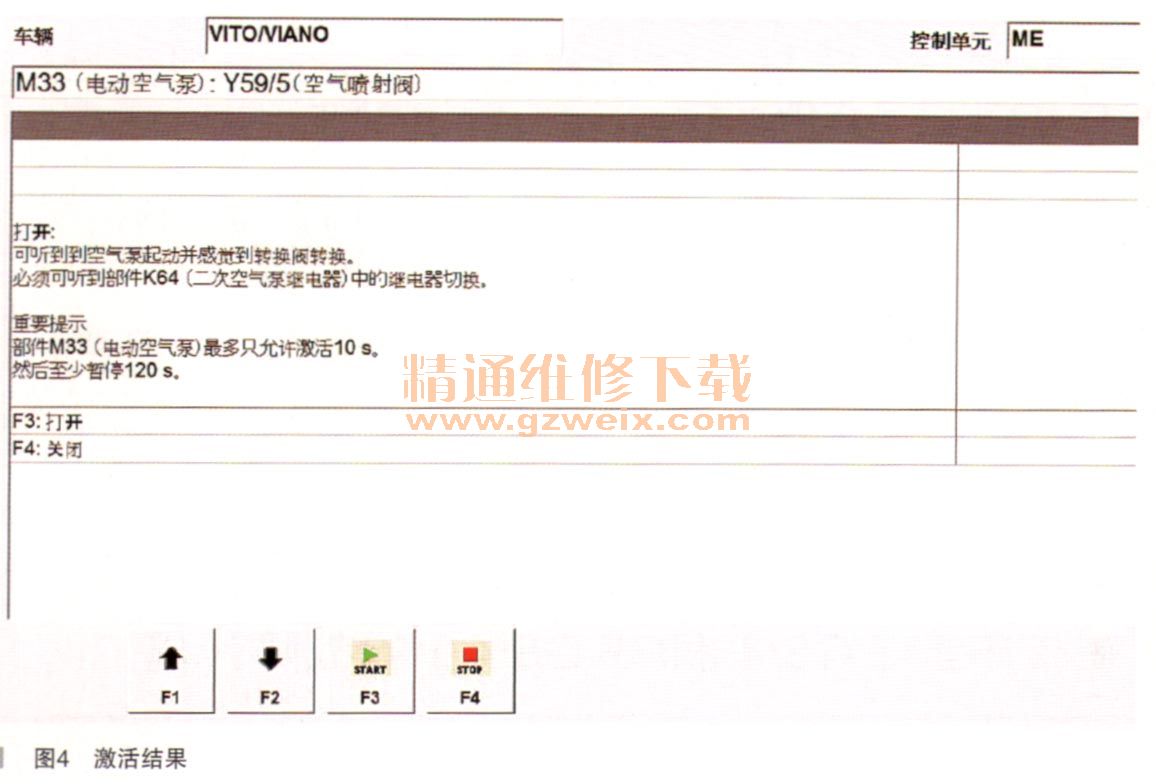

    执行故障码的引导诊断，用DAS激活M33（如图4所示），结果无法听到空气泵工作声音，不正常。

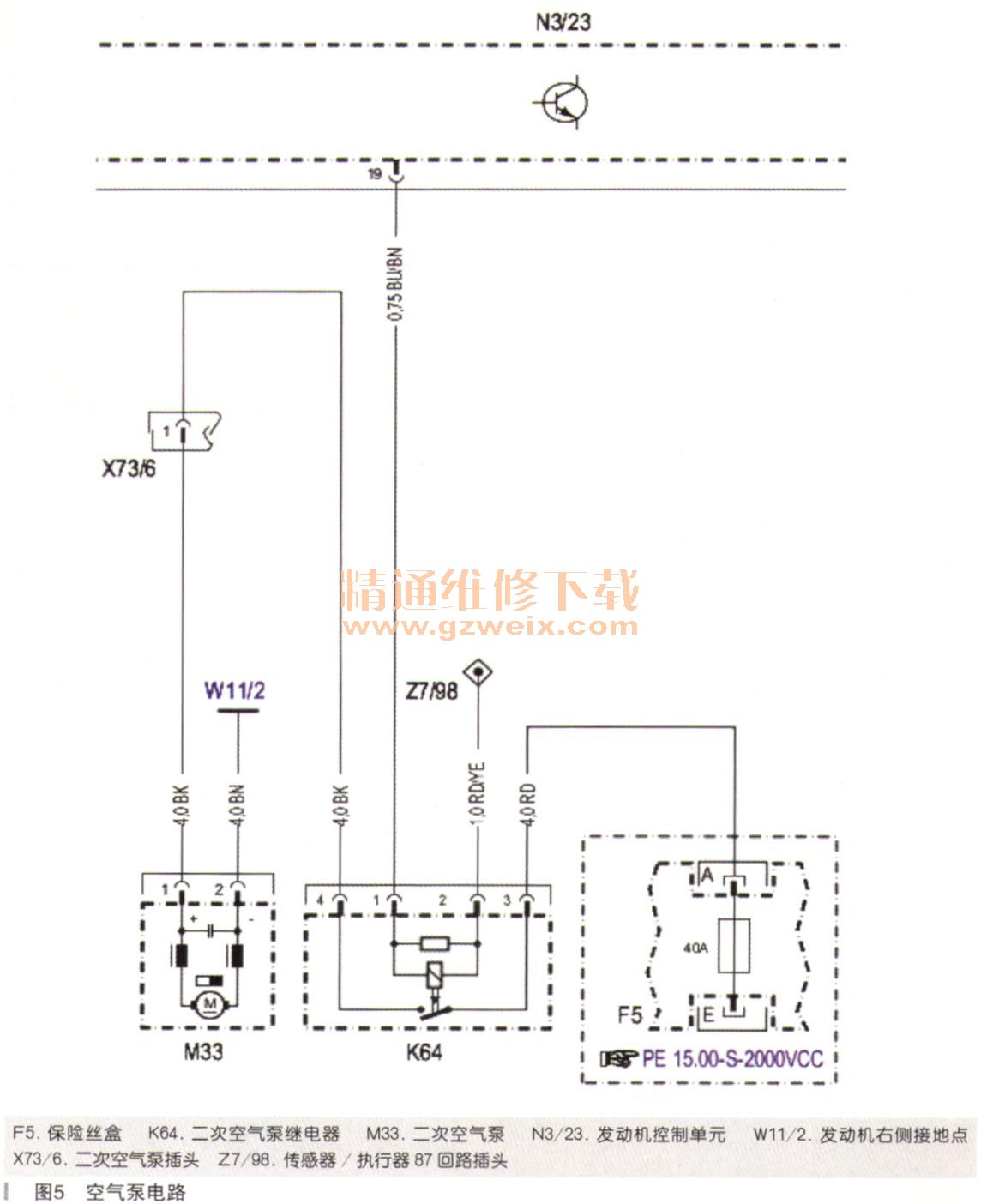

     根据激活结果，查找M33电路图如图5所示。
