检测CAN总线上的各控制单元,采取断开总线各段的方法,逐一进行检测。其中包括有变速器、
ABS制动防抱死系统、动力转向、停车辅助、动态弯道灯控制单元、转向控制单元、安全气囊、四轮驱动和网关等,注意宜最后断开发动机控制单元进行检测,逐段观察它们的波形有没有不正常的情况。

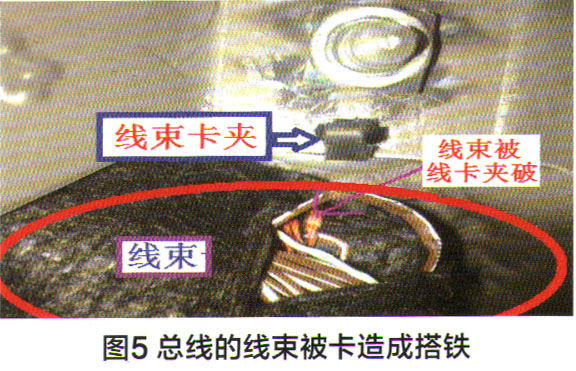

从上述情况判断,本车的驱动CAN总线应有故障,是其低线存在搭铁的故障。为查找具体的搭铁故障点,沿着总线走线的方向逐步查找,在仪表盘后方的线束中,终于查找到CAN线束中有低线被卡夹磨破了(图5),磨破的线色为“橙/棕”色,这就是驱动CAN总线的低线,其确实已对车身铁壳短接了。

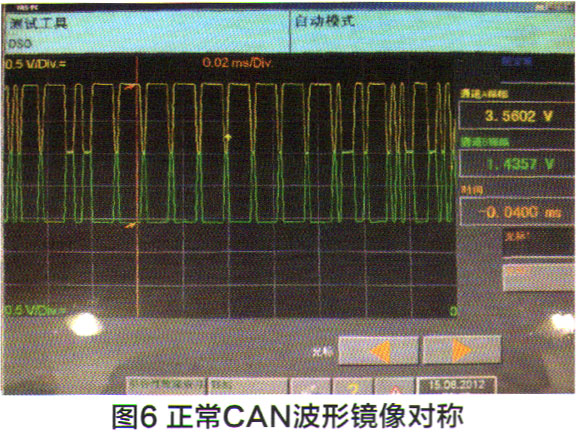

修复驱动系统CAN线束后,再通电试车检测,仪表盘上的警告灯再也没有出现莫明其妙亮起的现象,发动机运转也变得正常。再用示波器检测这条CAN总线的高低线上的波形,两波形的相位相反,振幅也完全一致,是镜像上下对称的波形,属于正常总线的高低线波形(图6)。
本故障出现多系统的警告灯报警,虽故障现象较复杂,表征为完全不相干的故障现象,却是由一处驱动总线搭铁引起的。如果不能掌握CAN总线的原理,找不出多个故障的共性本质,没有一定的分析能力,是很难排除此类故障的。
