一辆行驶里程约5200km、配置第三代EA888 2.0T低功率发动机和7速湿式双离合变速器的2020年途昂。客户进店检测,直接式轮胎压力监控不显示轮胎压力,且轮胎压力警告灯点亮。

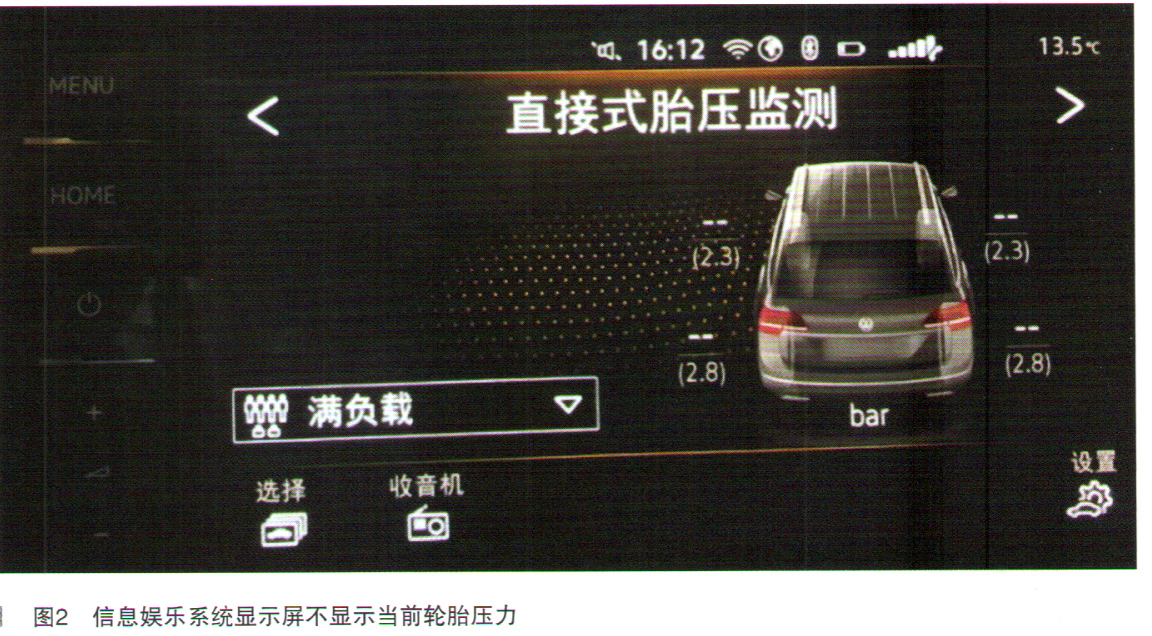

故障诊断:接车后,使用轮胎压力表检测轮胎压力为250kPa,组合仪表的轮胎压力警告灯常亮,查看组合仪表和信息娱乐系统显示屏,确认直接式轮胎压力不显示当前的轮胎压力,如图1和图2所示。

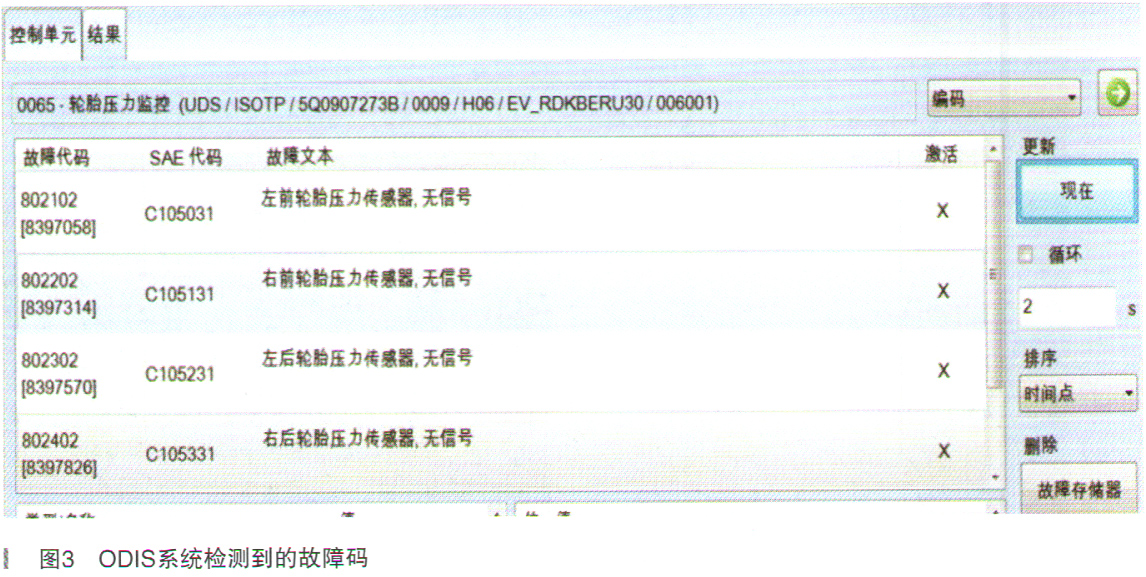

使用ODIS系统读取0065轮胎压力监控,存储故障码:C105031,C105131、C105231、C105331,如图3所示。
首先按照技术文件匹配轮胎压力传感器的ID,成功匹配后,故障依旧。

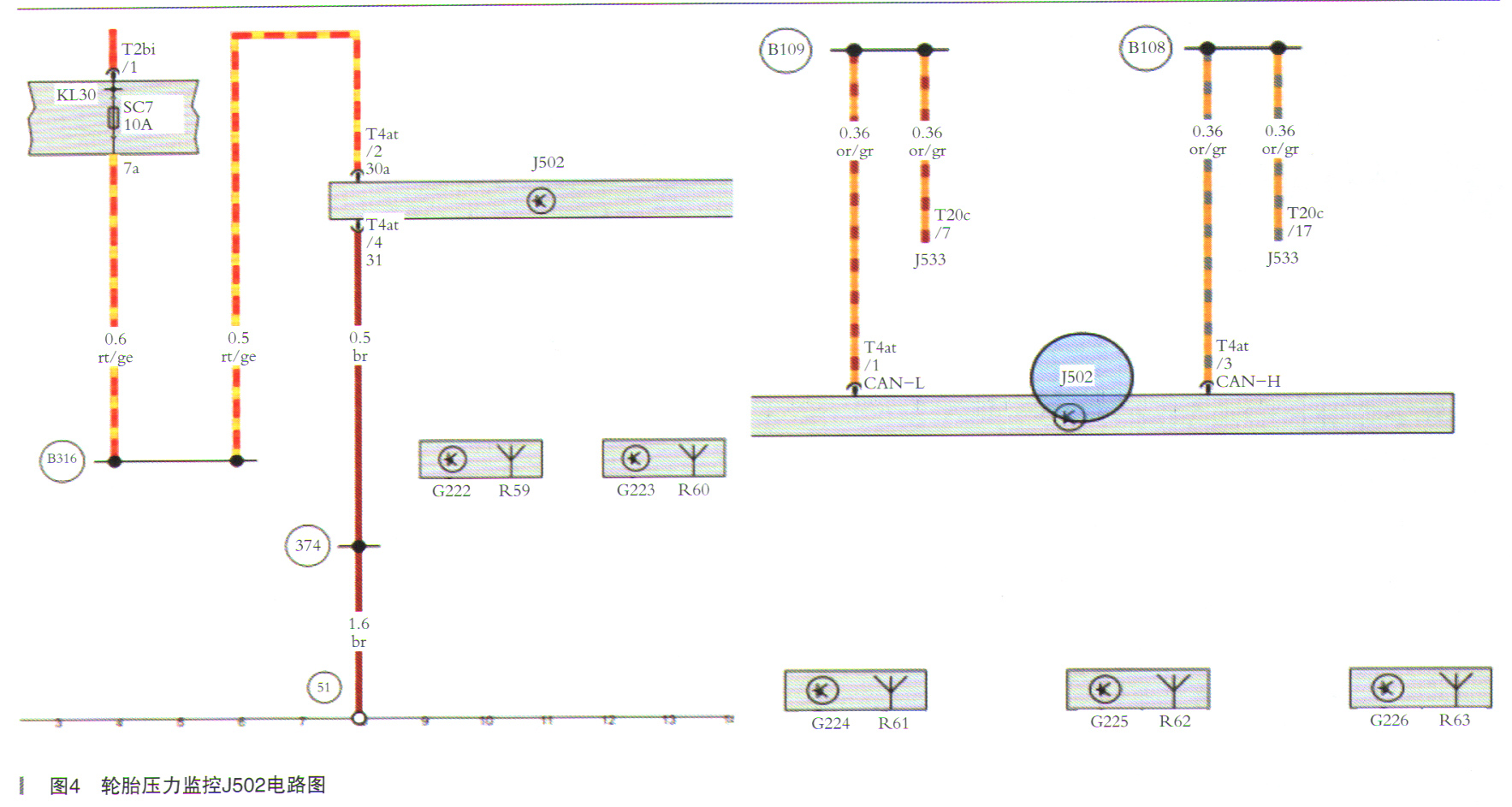

查阅轮胎压力监控电路图,如图4所示,检查轮胎压力监控保险丝SC710A,该保险丝正常,电压12.6V。
接下来翻阅直接式轮胎压力监控的工作原理:
(1)四个车轮压力传感器将检测到的轮胎压力、加速度、温度、转动方向发送给轮胎压力监控控制单元。
(2)控制单元接收轮胎压力传感器发送的实际压力,并在无温度补偿的情况下与额定压力进行比较。如果实际压力低于一个或多个规定的警告阈值,则会显示与车轮位置相关的胎压警告。
(3)除了警告信息之外,系统还在组合仪表和信息娱乐系统显示屏上显示当前具体的额定胎压和实际胎压。
直接式轮胎压力监控的系统构造如图5所示。
