分析及检修君威EI系统控制原理及故障
来源:本站整理  作者:佚名  2012-12-09 09:42:57


四、故障诊断实例

下面是别克轿车EI 系统的一个故障实例。

故障现象:一辆 2003 款别克君威轿车,装配3.0L LW9 型发动机。该车发动机无法起动,经维修人员检查,有高压火,但不喷油。用故障诊断仪对发动机进行检测,发现无法与PCM 进行通讯。试着将化油器清洗剂喷入进气管中,发动机可以起动,但停止喷入清洗剂后发动机马上熄火。

故障诊断与排除: 根据以上信息,对该车故障进行初步分析。向进气道中喷入清洗剂发动机可以起动,说明点火电路应该没有问题;故障诊断仪不能与PCM进行通讯,很可能是PCM 的电源部分出了问题,导致PCM 不能工作,或者是 PCM损坏。

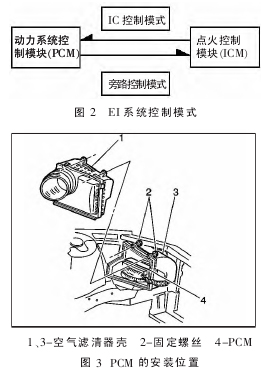

该车PCM 安装在发动机舱内,空气滤清器壳体的下面,如图 3 所示。按照常规检查方法,首先检查了所有与PCM 有关的保险丝(见图 4、图5),均没有损坏。

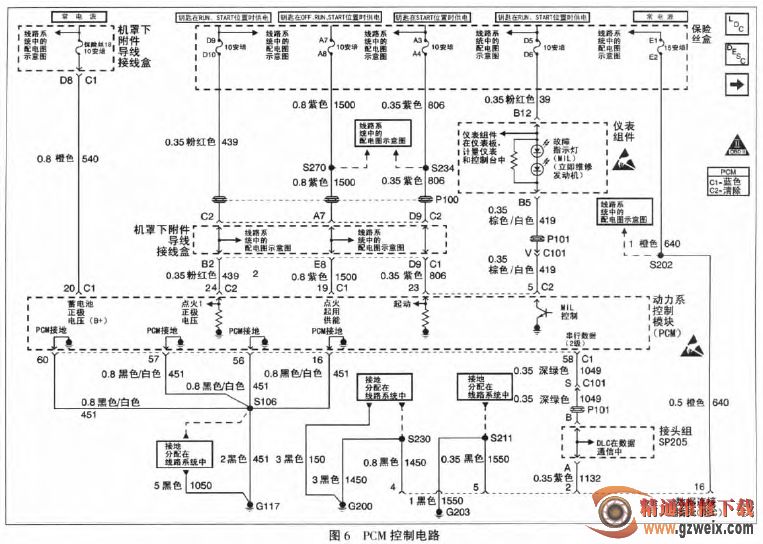

根据电路图(如图6 所示)可知,该车的PCM 由 3 个保险丝供电。拆下 PCM 检查,发现其电源线路中 C2插接器的第 24 脚在打开点火开关后没有电,而保险丝却有电。经进一步仔细检查,终于找到了故障原因,原来是位于保险丝盒下的主线束被老鼠咬坏,致使第24脚的导线断路。由于 PCM 的电源线路出了问题,导致PCM因得不到工作电压而不能正常工作。连接好损坏的导线后,发动机顺利起动,故障排除。

故障分析:为什么 PCM 不工作,点火系统还能工作呢?这就是由别克车型点火系统的特殊性决定的,如上所述,该点火系统的控制方式有别于其它车型。

在该例故障中,PCM 没有得到工作电压,不能正常工作,所以点火控制处于旁路控制模式。在旁路控制模式下,点火系统独立于PCM 操作,也就是PCM 不控制点火系统,此时只要点火系统部件功能正常,仍有高压火,但由于没有喷油脉冲,喷油器不工作,不能形成可燃混合气,所以发动机不能起动。

上一页  [1] [2] [3]
