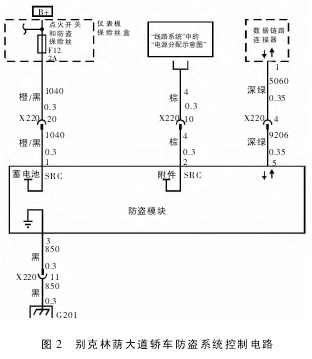

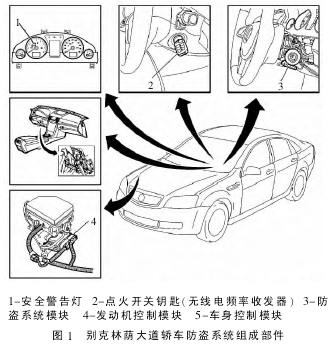

别克林荫大道轿车防盗系统主要由车身控制模块（BCM）、防盗系统模 块 （TDM）、 发 动 机 控 制 模 块（ECM）、点火开关钥匙（无线电频率收发器）和安全警告灯等组成，其组成部件及安装位置如图1 所示，控制电路如图2 所示。

一、防盗系统工作原理

车辆防盗（VTD）系统功能由防盗系统模块和发动机控制模块提供。当点火开关钥匙插入点火锁芯且点火开关置于“ON”位置时，嵌入在钥匙头部的无线电频率收发器将通过点火锁芯上的振荡线圈（振荡线圈是防盗系统模块的一部分）通电。通电的无线电频率收发器发射一个包含其特征值的信号，该信号被防盗系统模块接收。

防盗系统模块将此值与存储器中存储的值进行比较，如果点火开关钥匙识别为有效，在仪表板组合仪表（IPC）、车身控制模块、信息娱乐单元（IRC）、后排座椅娱乐系统（RSE）及传感和诊 断 模 块（SDM） 控制单元检查的地方，防盗系统模块执行模块替换法检查。如果这些被识别为有效部件，防盗系统模块将使用GM LAN由 车身控制模块向发动机控制模块发送燃油启用密码。如果无线电频率收发器特征值不正确，或检测到模块已替换，防盗系统模块将发送燃油禁用密码至发动机控制模块。

当发动机控制模块接收到防盗系统模块的燃油启用密码后，将校验该密码，发动机控制模块使用GMLAN 由车身控制模块发送校验口令至防盗系统模块。发动机控制模块和防盗系统模块对此校验口令执行计算，如果防盗系统模块的计算结果与发动机控制模块计算的结果匹配，发动机控制模块将允许车辆起动。

1．车身控制模块（BCM）

防盗系统是车身控制模块的一个内部功能，车身控制模块利用串行数据和各种开关输入执行防盗系统的功能。当车身控制模块检测到有人企图非法进入车辆时，将会触发喇叭和车外灯。当车身控制模块检测到有人企图非法从驾驶员侧车门进入时，首先会进入预警模式，预警模式将指令喇叭发出短促的“啁啾”声，10s 后，如果非法进入车辆的状况仍然存在，车身控制模块将切换至警报模式，喇叭鸣响，车外灯断续接通30s，30s 报警后为一个5s 的暂停，然后防盗系统将重新启动。

防盗系统使用车门锁闩的集成车门未关开关作为触发警报的一种方法。车身控制模块利用每个车门未关开关的离散输入信号监视所有的车门未关开关。在防盗系统启动时，如果车身控制模块收到一个车门未关开关的搭铁信号，车身控制模块就会触发警报。

车身控制模块通过监视驾驶员和乘客侧车门未关开关、发动机舱盖未关开关、行李厢盖未关开关、发射器“LOCK/UNLOCK”（“锁止/解锁”）等输入信号，控制喇叭继电器和车外灯。
