一辆行驶里程约11.9万km的2012年别克林荫大道。该车行车过程中偶尔出现熄火。
故障诊断:故障间歇性出现,熄火之前偶尔会抖动,故障出现后防盗灯亮并且熄火后可以立即启动。
在接到客户报修后,按照SBD流程进行了如下检查。
了解并确认故障描述。询问客户故障发生的时间、地点、现象、频次。故障间歇性出现,行驶一段路程后出现,与路况无关。
车辆验证。经过反复路试车辆。出现一次加不上油且熄火,防盗指示灯亮起的现象。验证结果客户描述的问题属实。
初始检查。先后检查车辆线束插头连接、外观等情况,检查是否存在加装件等,结果未发现异常。
将诊断仪(Tech 2)与车辆连接读取故障码,发现只有发动机控制模块内存在一个故障码(DTC),如图1所示。
发动机控制模块(ECM)和车身控制模块(
BCM)属于车辆防盗系统的集成部件。防盗系纤酥寸已编程每个模块的安全砰定封旋险证。过程如下:
(1)当点火开关置于ON位置或使用遥控钥匙解锁车门时,车身控制模块和钥匙交换安全数据,以确认使用的是正确钥匙。
(2)一旦正确的钥匙经过确认,且点火开关置于ON位置,车身控制模块和发动机控制模块交换数据以允许启动车辆。
(3)通过在每个装置之间交换各种加密数据,进行数据交换过程。
重要注意事项:如果这些验证过程中的任何一个失败,车辆将
无法启动,并将设置故障诊断码。
针对故障码P0513,其他模块没有故障码的记忆,检查防盗系统的电源和搭铁均正常。同时发现钥匙为在外面配的非原厂钥匙。此时客户告诉我们一个重要的信息:故障是在外面配了一把遥控钥匙后出现的(当时原车钥匙丢了)。
根据以往的维修经验,结合当前的故障现象(防盗灯亮)及SBD诊断流程,逐项按照逻''_翔卜查。
第一步,检查是否有干扰信号的物品,没有发现异常。
第三步,更换原厂钥匙并匹配,反复试车无效。
第四步,更换防盗模块,反复试车无效。
故障诊断码说明中提到的“钥匙”不是指车辆钥匙。在这种情况下,“钥匙”指的是校验口令响应。

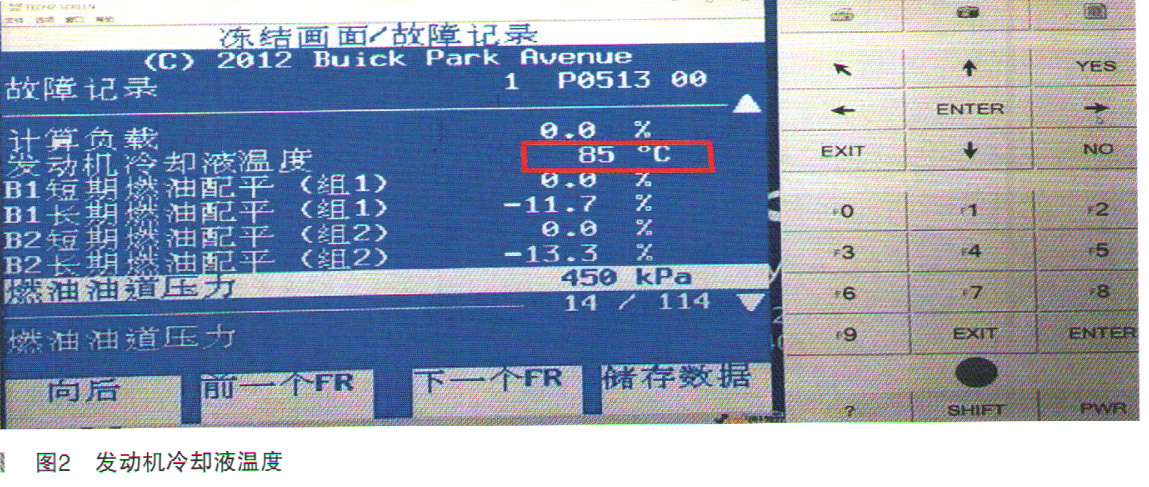

在不断地反复试车过程中发现故障出现存在一个规律:连续行使18千米左右故障容易再现,并且在出现故障后,可以立即重新启动车辆;继绍靳于驶5min左右故障又再次出现,此时需等待几分钟才能再次启动车辆。TECH 2读故障码还是只有P0513,但是在冻结故障记录里发现一个问题,每次出现故障的时候都是在85℃,如图2所示。
