别克凯越轿车配备2种风窗刮水系统，分别是无雨量传感器的风窗刮水系统和有雨量传感器的风窗刮水系统。
1无雨量传感器的风窗刮水系统及清洗系统
无雨量传感器的风窗刮水系统及清洗系统由刮水器电动机、刮水器臂、刮水器刮片、刮水器／清洗器开关、清洗液泵、清洗液箱、喷水嘴、水管等组成。通过刮水器／清洗器开关可以实现刮水器的高速、低速、间歇、关闭和清洗功能，当刮水器／清洗器开关关闭时，刮水器刮片可以实现自动复位，通过间歇开关可以实现刮水器动作时间间隔的调节；当风窗

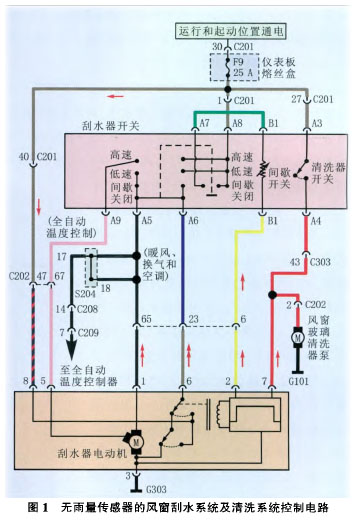

刮水系统处于工作状态，且自动空调系统处于自动控制时，空调系统能够自动切换至除雾模式。无雨量传感器的风窗刮水系统及清洗系统控制电路如图1所示，其控制电路分析如下。
(1)刮水器的高速控制电路。当刮水器/清洗器开关切换至高速位置时，即可实现刮水器的高速动作。刮水器的高速控制电路为：15号线→导线连接器C201的端子30→熔丝F9→导线连接器G201的端子1→刮水器/清洗器开关端子A8→刮水器／清洗器开关端子A9→导线连接器C202的端子67→刮水器电动机端子5→刮水器电动机→刮水器电动机端子3→搭铁点G303。
(2)刮水器的低速控制电路。当刮水器情洗器开关切换至低速位置时，即可实现刮水器的低速动作。刮水器的低速控制电路为：15号线→导线连接器C201的端子30→熔丝F9→导线连接器C201的端子1→刮水器／清洗器开关端子A8-→刮水器／清洗器开关端子A5→导线连接器C202的端子65→刮水器电动机端子1-}刮水器电动机→刮水电动机端子3→搭铁点G303。
(3)刮水器的间歇控制电路。当刮水器清洗器开关切换至间歇位置时，即可实现刮水器的间歇动作。刮水器的间歇控制电路为：15号线→导线连接器C201的端子30→熔丝F9→导线连接器C201的端子1→刮水器／清洗器开关端子A8→刮水器I清洗器开关端子A7→刮水器／清洗器开关端子B1B2)。间歇开关。刮水器／清洗器开关端子B2(B1）→导线连接器C202的端子8→3刮水器电动机端子2→间歇控制器→刮水器电动机端子3→搭铁点G303。间歇控制器通电动作，使刮水器电动机内的开关1从位置1切换至位置2，刮水器电动机开始间歇动作。当改变间歇开关的电阻时，间歇控制器可以改变刮水器动作时间间隔。
(4)刮水器刮片自动复位功能控制电路。当刮水器／清洗器开关切换至关闭位置时，若刮水器刮片没有复位，则刮水器电动机内的开关II从位置1切换至位盆2，刮水器电动机将继续动作，直至刮水器刮片复位。此时刮水器电动机控制电路为：15号线→导线连接器C201的端子30→熔丝F9→导线连接器C201的端子40→导线连接器C202的端子47→刮水器电动机端子8→开关II的端子2→开关I的端子1→刮水器电动机端子A6→导线连接器C202的端子23→刮水器l清洗器开关端子A6--}刮水器／清洗器开关端子A5→导线连接器C202的端子65。刮水器电动机端子1→刮水器电动机→刮水器电动机端子3→搭铁点G303。
