2带雨量传感器的风窗刮水系统及清洗系统

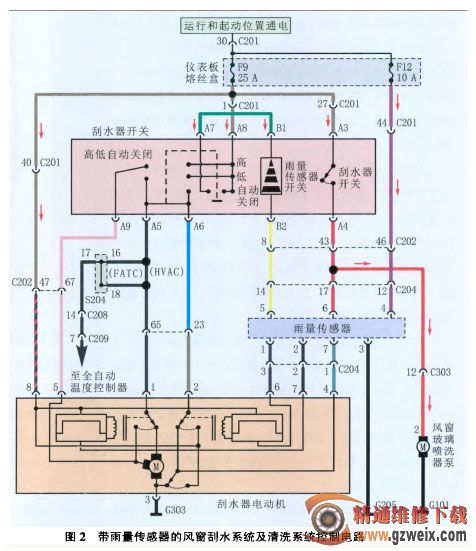

带雨量传感器的风窗刮水系统及清洗系统(图2)除常规风窗刮水系统的组成和功能外，还有以下特点：刮水器电动机内间歇控制器由原来的1个增加为2个，刮水翻清洗器开关的间歇位置由自动位置取代，刮水器l清洗器开关内的间歇开关改为雨量传感器开关，并配置了雨量传感器。雨量传感器安装在前风窗玻璃内侧，紧靠后视镜位置。雨量传感器能产生红外线，并以45°角照射到前风窗玻璃上。若前风窗玻璃干燥，则被反射回的红外线较多；若前风窗玻璃上有水，则被反射回的红外线较少。被前风窗玻璃反射回的红外线随前风窗玻璃上水的多少相应变化，雨量传感器根据反射回的红外线多少来感知雨量大小。当刮水御清洗器开关置于”AUTO"位里时，刮水器能根据雨量传感器感知的雨量大小自动改变动作快慢。
当刮水翻清洗器开关置于“AUTO”位置时，雨量传感器的2作电路为：15号线→导线连接器C201的端子30→熔丝F9→导线连接器C201的端子1→刮水器/清洗器开关端子A8→刮水器/清洗开关端子A→刮水晴洗器开关端子B1 (B2) →雨量传感器开关＊刮水器倩洗器开关端子B2(B1) →导线连接器C202的端子8→导线连接器C204的端子S}雨量传感器端子5→雨量传感器。雨量传感器感知到端子5的电压，而处于工作状态。当改变雨量传感器开关的位置时，雨量传感器端子5的电压相应变化，根据雨量传感器端子5的电压高低，在相同雨量时，刮水器动作速度也相应变化。
