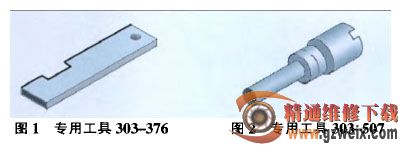

首先需要准备配气正时装配的专用工具，一共有2件：一是凸轮轴正时的校正板(图1,福特的专用工具号为303-376，以下简称1号专用工具)二是曲轴TDC正时的对正螺栓(图2，福特的专用工具号为303-507,以下简称2号专用工具)。然后按照下列步骤进行装配。

    (1)使用火花塞套筒拆卸全部火花塞。

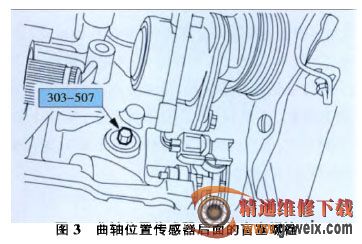

    (2)透过火花塞孔查看，并用手动扳手或套筒转动曲轴带盘固定螺栓｛注意：只能以发动机曲轴正常的转动方向来转动曲轴）。使1缸活塞接近于上止点。拆卸位于曲轴位置传感器(CKP)正后部约5 cm的盲塞螺栓(图3)。直接用手安装并拧紧2号专用工具。再次顺时针（发动机曲轴正常转动的方向）转动曲轴，使得曲轴的曲柄与2号专用工具接触上，然后再逆时针转动曲轴约30°-60°。

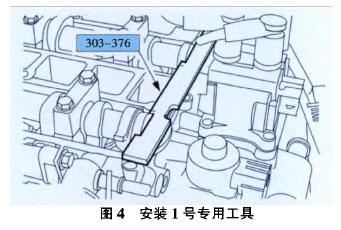

   (3)用手动工具轻轻转动进、排气凸轮轴。使得1缸的进、排气凸轮位于进、排气门全部关闭的位置(即通常所说的“上八字”），然后将1号专用工具从气缸盖的后平面部位紧密地放入到进排气凸轮轴的正时槽内(图4)。

      (4)再次用工具按照发动机曲轴正常转动的方向转动曲轴带轮固定螺栓，使得曲轴与2号专用工具紧密接触。

      (5)拆卸曲轴带轮固定螺栓（不要使曲轴转动），拆下曲轴带轮，并找1只M6x18的螺栓，用手拧紧螺栓。将曲轴带轮固定在发动机的时规罩盖上（注意：固定螺栓用手拧紧即可．千万不要用工具拧紧，另外曲轴带盘上有1个安装M6螺栓的螺栓孔，固定时需将曲轴带轮垂直向下，与时规罩盖上的螺栓孔对齐，图5)。

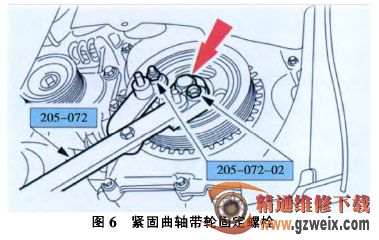

    (6)使用专用工具或相同工具(图6)反向固定住曲轴带轮，并轻轻固定、锁紧曲轴带轮固定螺栓，然后将曲轴带轮定位的M6x18的螺栓(图5)拆卸掉。需要注意的是，必须按照2个阶段进行锁紧曲轴带轮固定螺栓：用扭力扳手紧固至100 N.m;用角度尺配合扭力扳手将此螺栓再拧紧90°。
