一辆行驶里程约5.6万km的别克凯越轿车。客户反映:该车副驾驶侧后视镜镜片左右移动失效。

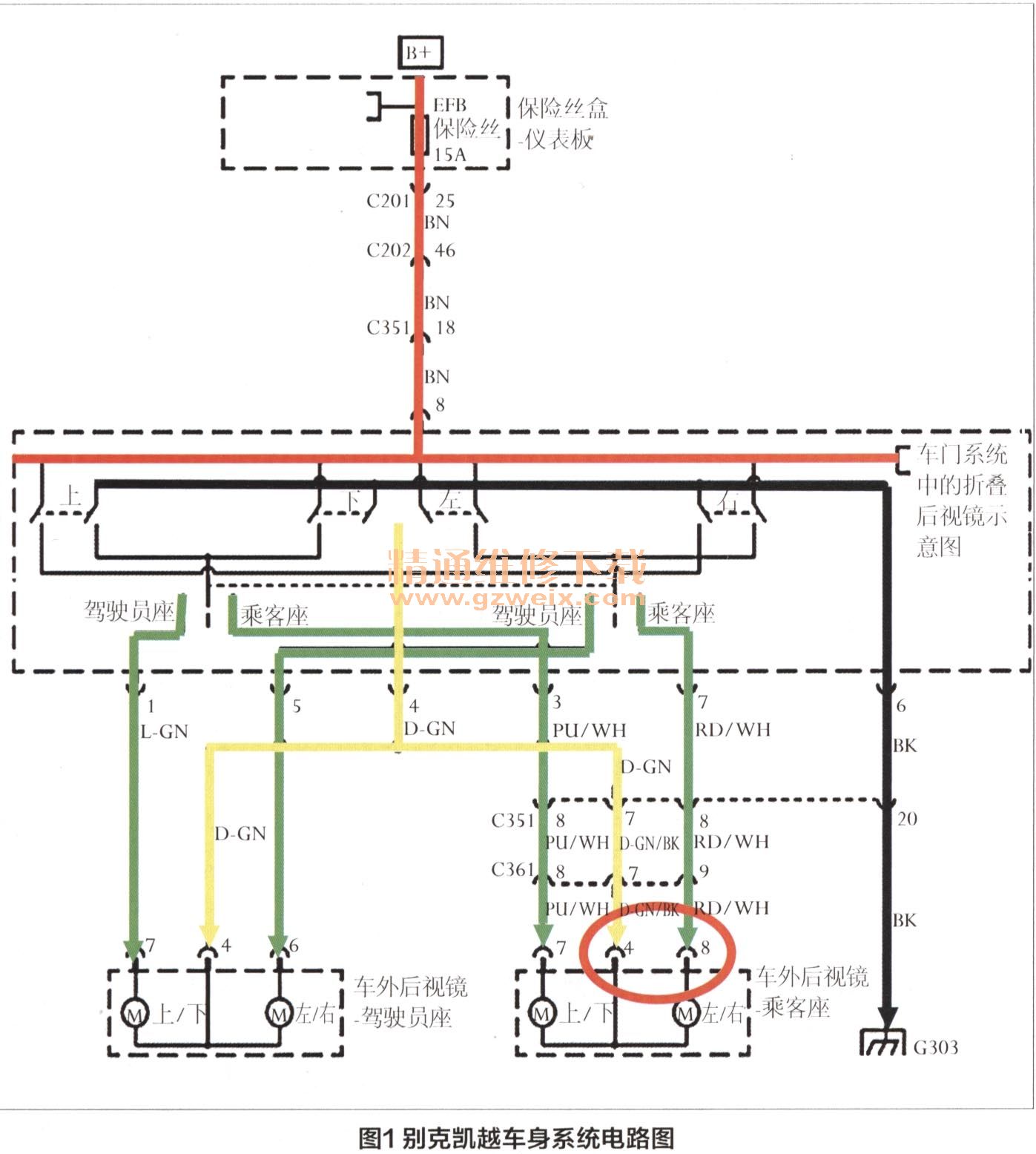

接车后:试车,把副驾驶侧后视镜接通,电动镜片上下移动正常,左右移动失效,与客户报修的故障现象相吻合。查阅相关电路图(图1),副驾驶后视镜中有两个正反转电机,拆下副驾驶侧电动后视镜插头(图2)进行测量,按动上下键,测量4号脚和7号脚的电压为±12V;按动左右键,测量4号脚和6号脚的电压为±12V。线路检查正常,分别测量后视镜侧4号脚和7号脚的电阻为61.5Ω,测量4号脚和6号肚P的电阻为∞,原来是上下移动的电机线圈断路。
更换右侧后视镜总成,重新喷漆,但客户不维修,做替换实验功能恢复正常。
维修小结:验证故障现象,依靠电路图进行分析,读懂电路图后通过测量进行分析,最终确定故障元器件。诊断时还是本着“输入→控制、输出”逐一排查的原则进行诊断。
点评:本案中作者最后提出的观点十分正确,在排除电路故障时,应先分析电路的控制原理。由于只有副驾驶侧后视镜镜片左右移动失效,根据故障现象就可马上判断,故障的可能原因有三点:
1.电源和搭铁;
2.开关和线路;
3.电机。
检查过程只要断开开关和插头,用万用表去检测就能找到故障所在位置。参考控制电路并结合图3就能很快排除故障。
