一辆行驶里程约5.6万km，搭配L91发动机，D16手动变速器的2008款别克新凯越。客户反映：该车右侧的前后小灯不亮，雾灯也不亮。

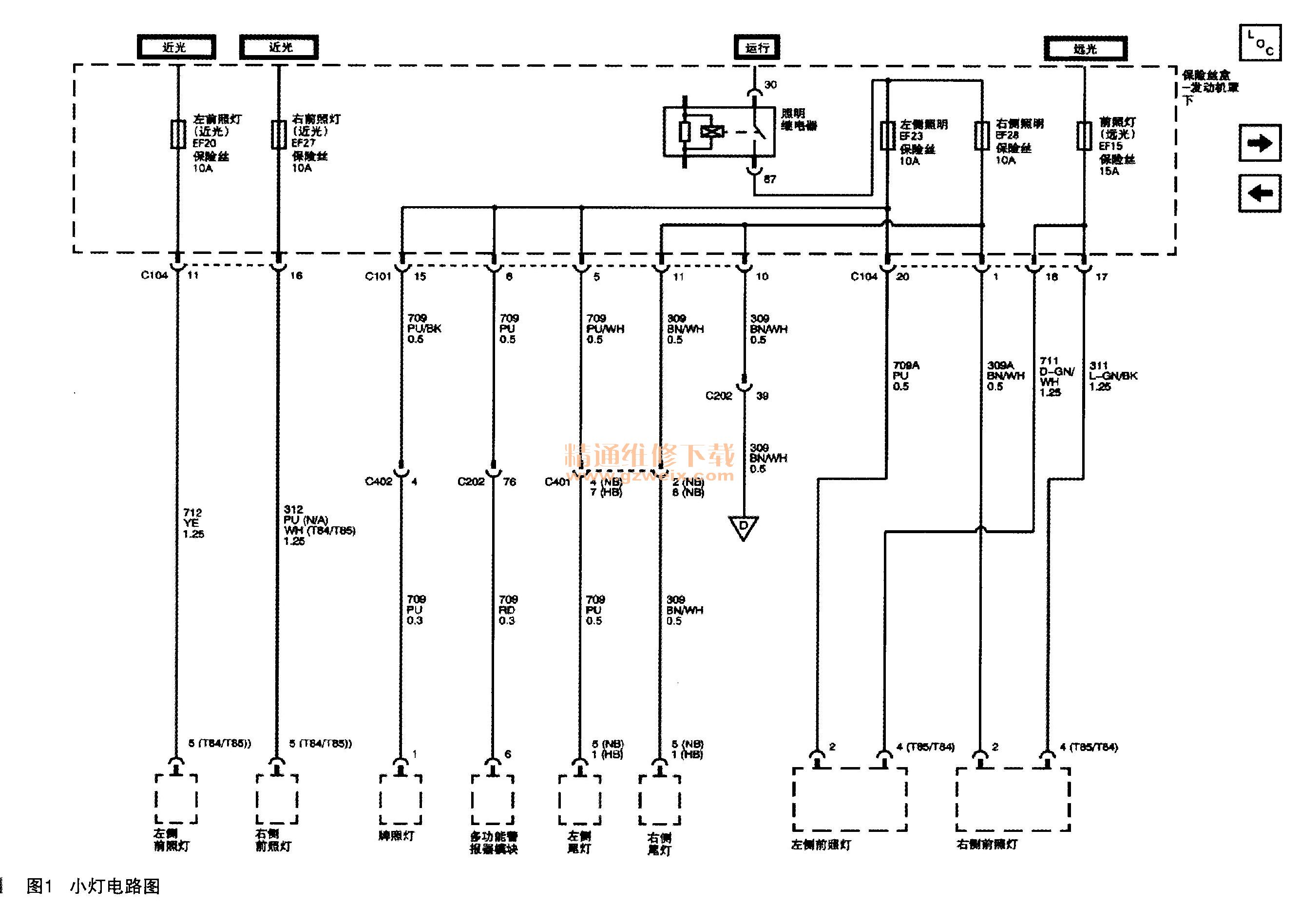

    故障诊断：接车后验证故障现象，跟客户所述无疑。检查右侧小灯保险丝EF28、雾灯保险丝EF24都已熔断，插上同样大小的保险丝后开小灯又烧了，此现象可能存在有搭铁的地方，先更换了远近光组合开关，故障未排除，怀疑发动机舱保险丝盒处线路有搭铁的地方，拆下发动机舱保险丝禽，检查保险丝盒下面线路，一切正常（凯越这位置经常出现有线束磨损的现象），并没有破损的地方，又对发动机舱保险丝盒进行了更换，故障依旧。拔掉所有小灯、雾灯插头，开小灯看保险是否还熔断，果然2个保险又熔断了。看来问题应该出在线路搭铁上。根据电路图对线路进行仔细排查（如图1所示），首先将EF28号保险丝串联一个大灯灯泡，打开小灯开关灯泡长亮，再按照先易后难逐个拔下相关的插头看大灯灯泡是否熄灭，熄灭表示此插头的相关线束存在搭铁。此EF28号保险丝控制着309A和309这两条棕白色线束，对这两条线束进行检查，首先拔下C104插头，大灯灯泡未熄灭，拔下C401插头，大灯灯泡也未熄灭，当拔下C202时大灯灯泡熄灭了，看来是这条线路存在搭铁现象。
    相关资料：2008款别克凯越维修手册

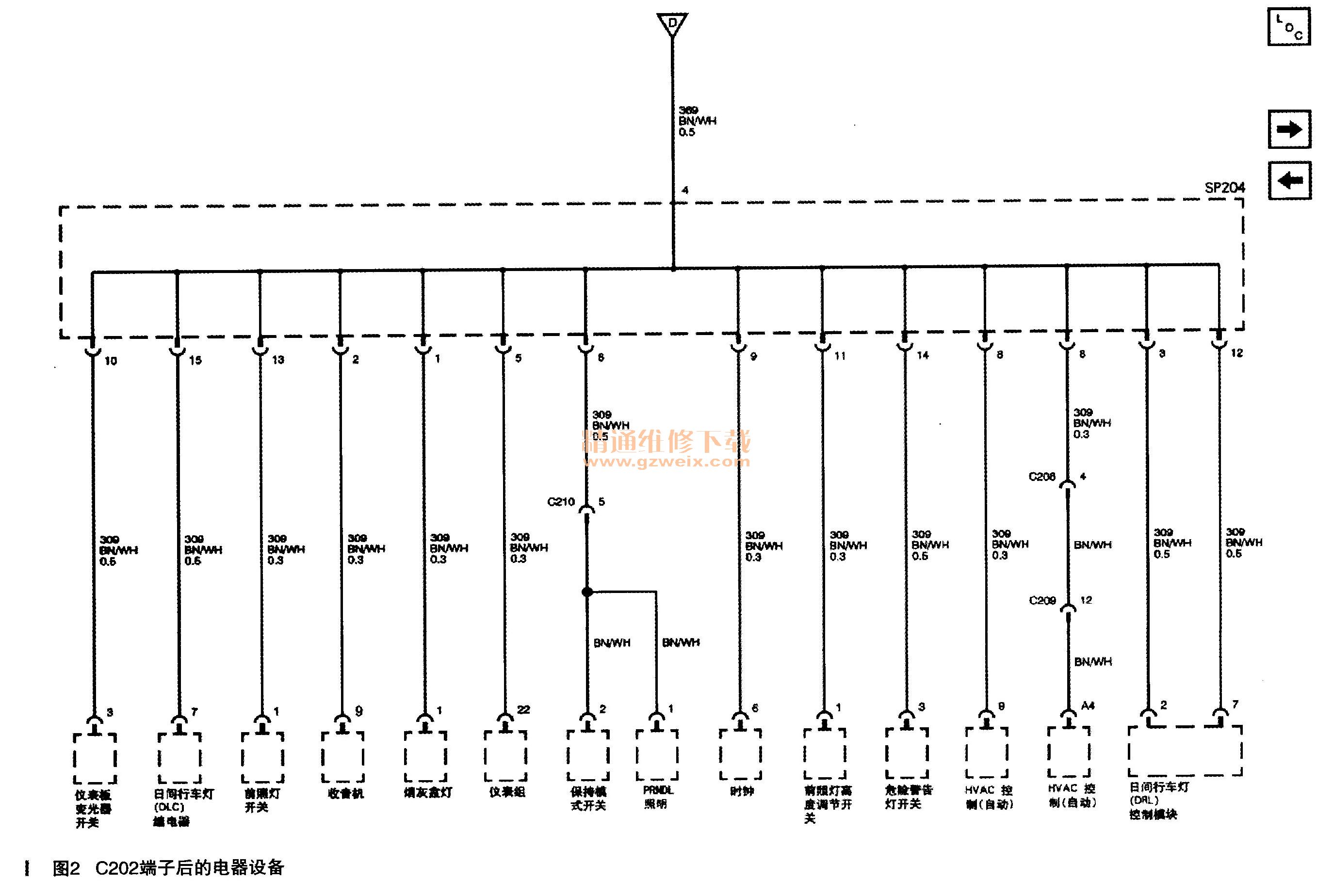

    然后对此线路进行排查（如图2所示）。

    309线束给这么多电器设备提供电源。发现导航是后加装的，怀疑收音机出现问题的概率比较大，询间客户什么时间加装导航的，客户突然想起加装的导航没有多久，此故障好像是在加装导航后出现的。技师拆下收音机，拔下插头，大灯灯泡未灭，再次晃动收音机插头线束后，大灯灯泡熄灭。在安装导航时安装人员不注意造成线束损坏，造成了此故障。
    故障排除：处理好收音机的线束后故障排除。
