一辆别克凯越1.6L轿车。用户反映：该车发动机故障灯亮，故障码为P0141（氧传感器加热器电路效能组1传感器2）。故障码清除后路试故障又出现。
维修过程：

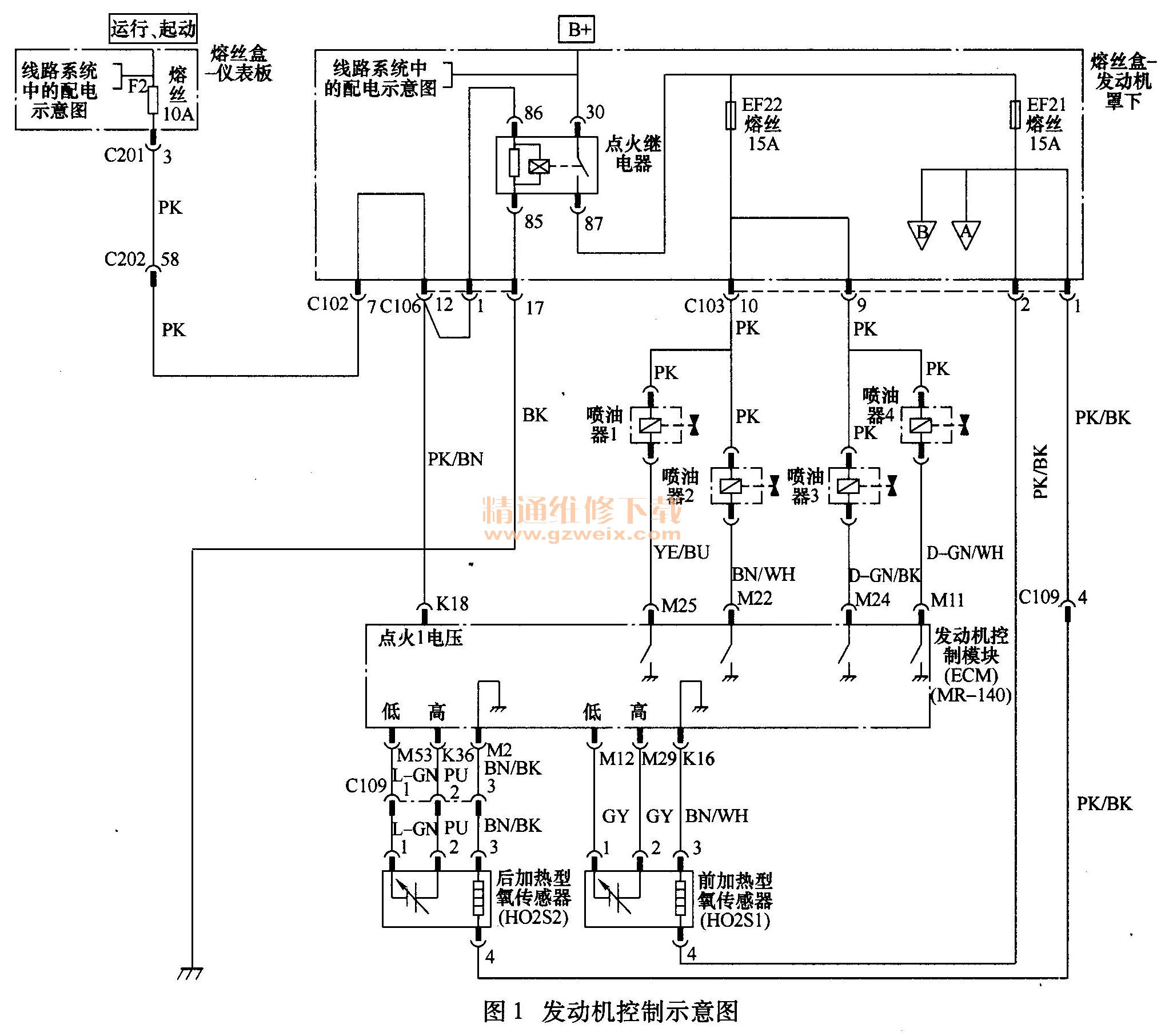

    1）参考图1，初步判断加热器线路故障，使用万用表及试灯检查氧传感器2的C和D针脚。试灯亮电压为12. 6V，无异常。

    2）更换氧传感器2，清除故障码，路试故障依然存在。
    3）更换ECM，清除故障码，路试故障依然存在。
    4）路试中发现故障基本上在不平路面上出现，怀疑最大可能还是线路接触不良造成。
    5）用试灯短接氧传感器2的C、D针脚，然后检查线路中的C109和C103连接点，发现两连接点均出现连接不好的情况，如图2所示。

    故障解决：处理C109的3号针脚和C103的1号针脚后清除故障码，进行路试，故障未出现。
    电路说明：ECM为其端子M12和M29之间提供大约450mV的电压。如果废气过浓，氧传感器在大约1V的电压范围内变化，如果废气过稀，则电压降低至大约100mv。当温度低于360℃时，氧传感器如同断路，不产生电压。断路或低温氧传感器导致“Open Loop（开环）”操作。
