一辆行驶里程约8800km，配置1.6L发动机的别克英朗轿车。客户反映打开主驾驶门后导航不断电。
故障诊断：打开导航拔出钥匙，打开主驾驶车门后，导航不断电。检查发现仪表里的车门未关提示灯没有亮，说明车辆没有检测到主驾驶门打开信号，所以没有断电。基本上可以排除导航故障。
    用GDS检测BCM有故障码，故障码为：U1534，车身控制模块与主驾驶车窗电机失去通信。查看电路图后，检测BCM到左前车窗电机的LIN通信线正常，无短路和断路现象。

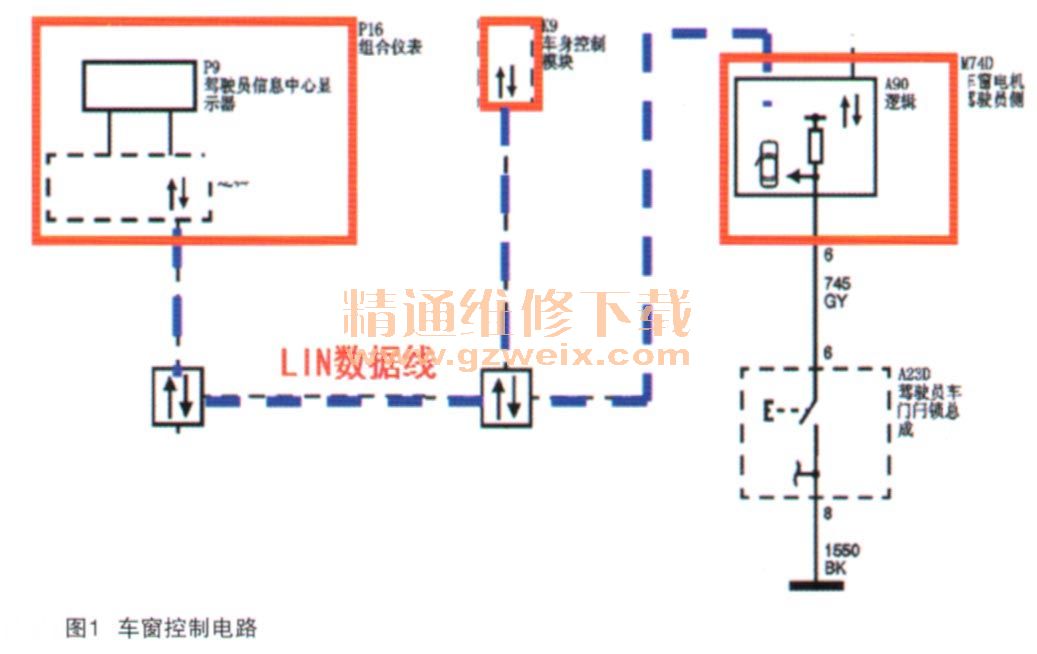

    指示灯工作原理为驾驶员车门门锁总成内的开关通过闭合和断开，把开闭信号传给主驾驶车窗电机，车窗电机再把开闭信号通过LIN通信线传给仪表（如图1所示）。

    测量主驾驶车窗电机6号脚信号在开门状态下信号电压为0V，正常。车窗电机模块没有把开门信号输出给仪表。根据测量结果和故障码，怀疑车窗电机模块损坏。
    更换车窗电机总成，故障排除。
    故障总结：此车故障原因为车窗电机模块损坏，不能和BCM进行通信，不能把门打开的信号传递到BCM， BCM不能把门打开的信息传递给导航，导航不能切断电源。在故障排除时不要被故障表面现象所迷惑，出现故障现象的部件不一定有问题，有可能是其他部件或信号不正确影响的。所以在故障维修中不要头痛医头，脚痛医脚。
