一辆行驶里程约8.6万km的别克凯越轿车。该车空调鼓风机只有高速挡。
维修过程:
1)将空调鼓风机调节到低速挡位时,无论怎样调节快慢开关,鼓风机都不会动作。只有调到最高速的挡位时,鼓风机高速继电器吸合,鼓风机在高速挡工作。

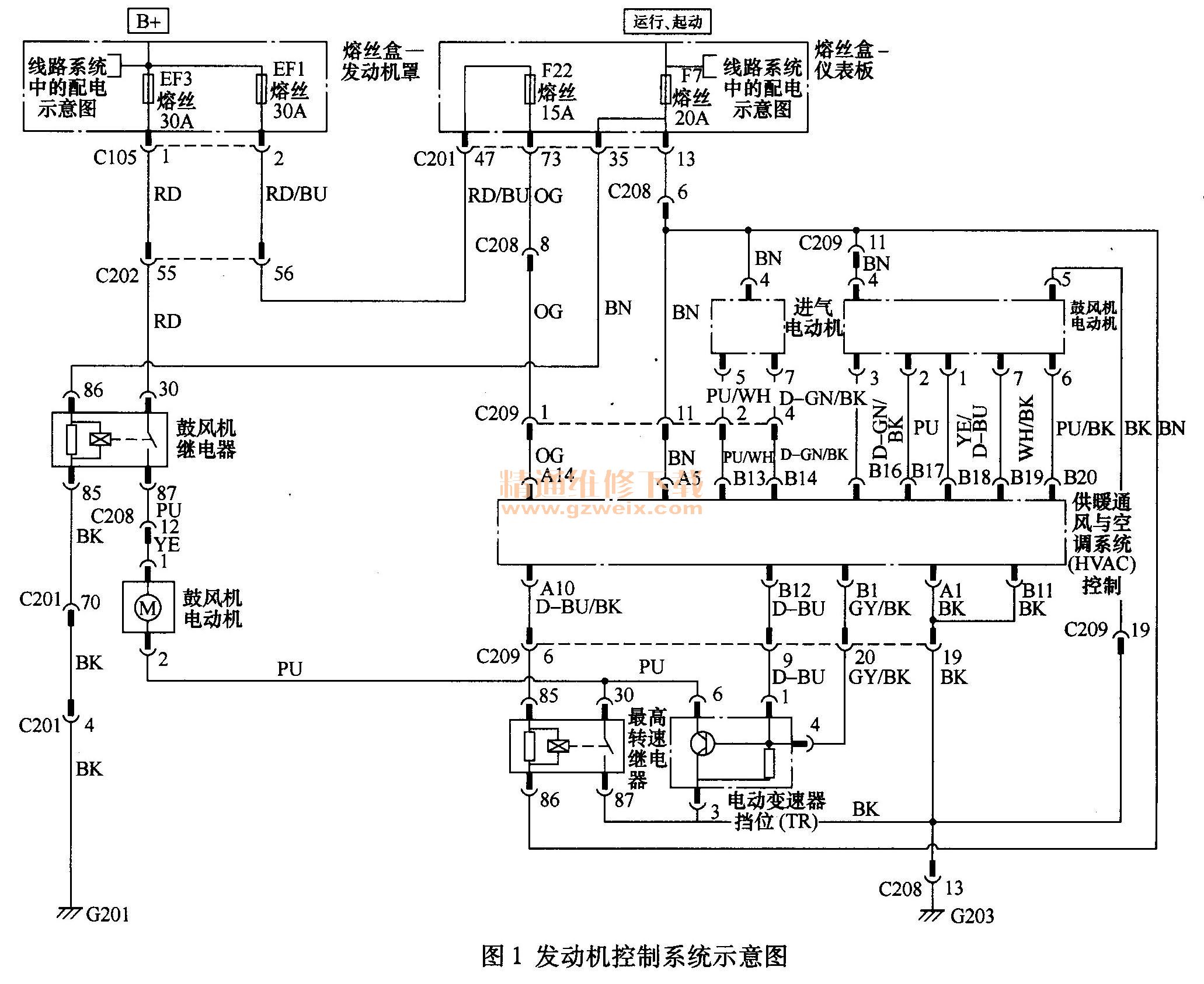

2)接着拆下右侧杂物箱,参考图1测量鼓风机电动变速器区段的3、4号端子之间的电阻为20Ω左右(3号端子对地电阻为0Ω,打开鼓风机低速开关,调节低速挡位,测量4号端子对地电压不变,一直为0V(只有高速时显示0. 2V)。
3)更换新的鼓风机模块,装车试验故障依旧。
4)拆下空调控制面板线束,测量空调系统的B1线脚与鼓风机变阻器的4号端子之间电阻为0. 1Ω,对地、对电源电阻无穷大,说明线路没有故障。
5)将线束插头重新插上,结果故障消失,鼓风机低速能正常工作。
6)抖动空调控制模块后面的线束,故障再次出现。
故障解决:调整线束B1端子的插头,装复后故障消失。此时测量鼓风机电动变速器模块上4号端子的电压,在1. 2V~1. 8V之间变化。说明空调鼓风机系统恢复正常。
