一辆行驶里程约10.6万km的别克凯越1.6L轿车。客户反映：该车组合仪表中变速器挡位显示不正常，变速杆D位时组合仪表中显示叉形图案并且带半边框，经试车变速杆在D位及3、2挡时组合仪表中显示都不正确。
    2．维修过程
    1）用Tech-2查看TCM数据，挡位与变速杆位置一一对应，说明挡位开关信号与TCM的连接正确。

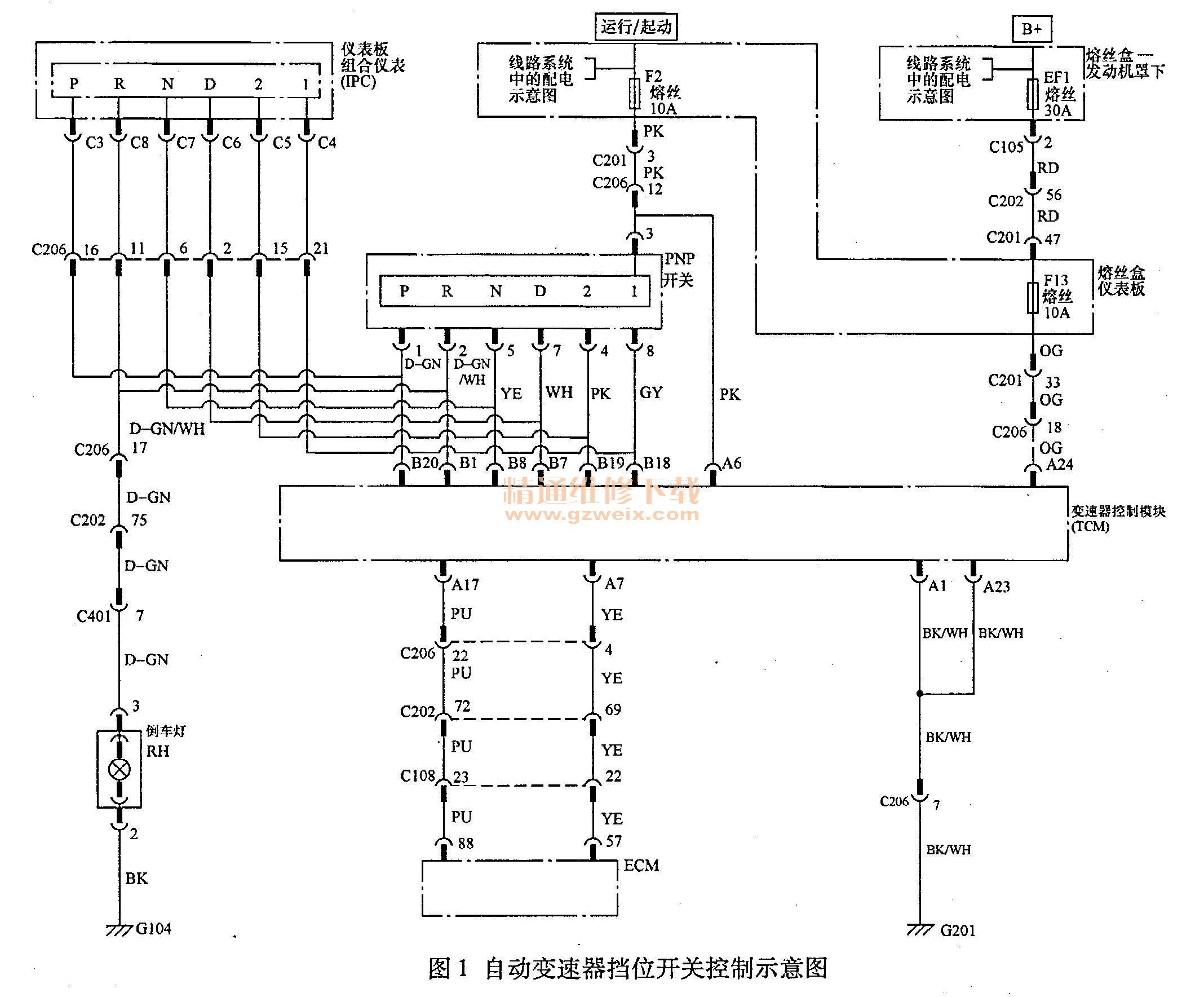

    2）参考图1，检查挡位开关信号到仪表间的线束，发现C206白色插头的11号脚线（蓝／红线）脱出，导致接触不良。

    3）该L2信号在D位及3、2挡时应为12V，实际电压为0V。因TCM已经收到正确的挡位信号，故没有故障码的记录。而仪表组件因挡位区段信号逻辑错误，故显示一个奇怪的符号。
    故障解决：维修线束后组合仪表中挡位显示正常。
