维修系统：D16变速器（MT）
    检修作业：
    手动变速器主要由变速传动机构和操纵机构两大部分组成。其中：变速传动机构的主要作用是改变转速和转矩的大小和方向；操纵机构的主要作用是换挡。变速传动机构是变速器的主体。上海别克凯越轿车D16变速器传动机构分解图分别如图2-41和图2-42所示。



    分解与装配手动变速器（MT）的步骤如下：
    1. D16变速器的分解
（1）从车上拆下D16变速器总成。
（2）拆下变速器端盖。
（3）拆下换挡机构盖。
    ①如图2-43所示，将换挡机构盖装到支架（KM-113-2、KM-5 2 ）上。

    ②如图2-44所示，拆下卡环、弹簧和拨叉。

    ③如图2-45所示，拆下固定销。

    （4）拆下车速表驱动齿轮。

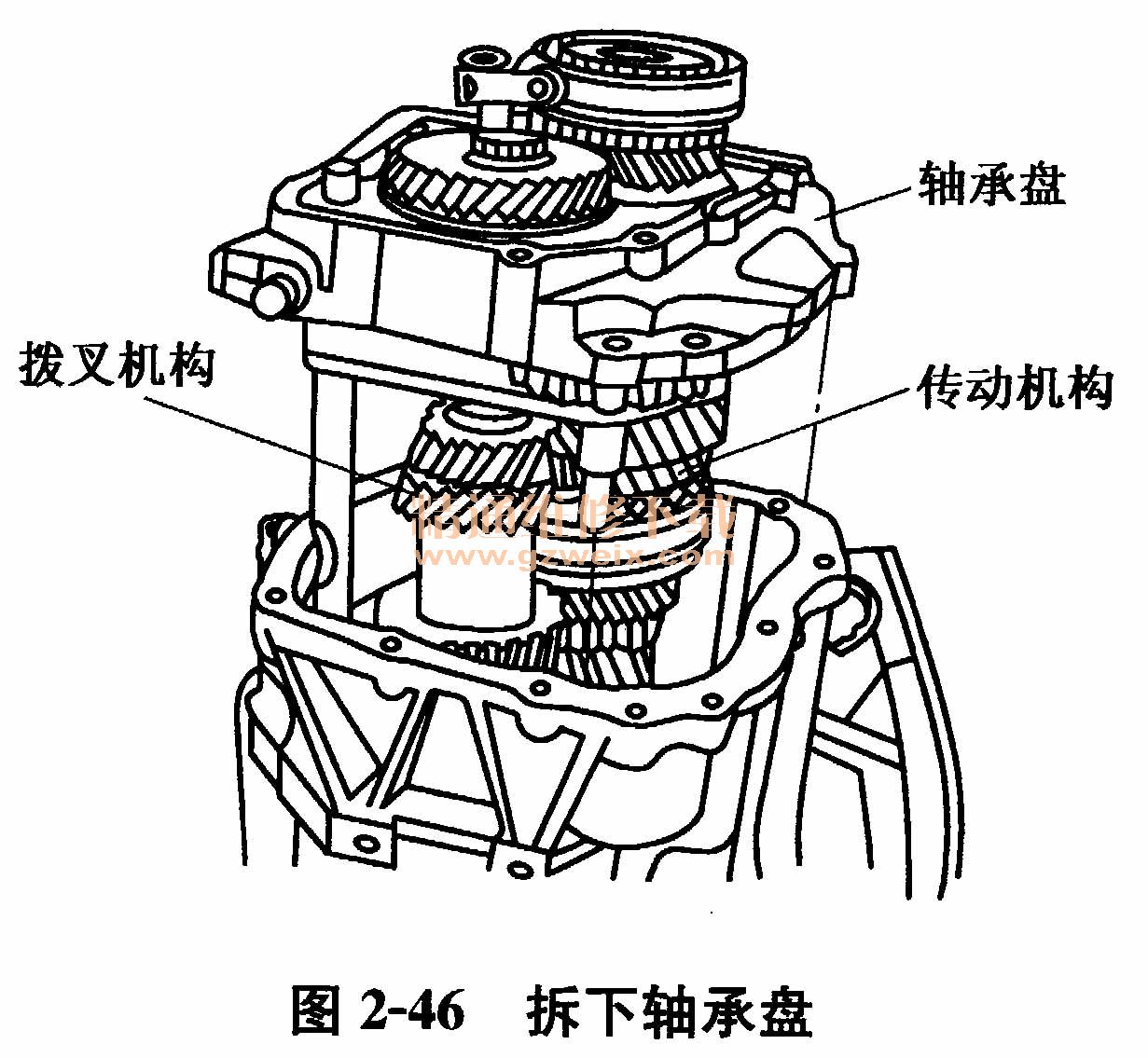

    （5）将变速器置于2挡。如图2-46所示，拧下轴承盘与变速器壳的连接螺栓，取下轴承盘、传动机构及拨叉机构。
