奥迪A8轿车左侧前照灯不亮
来源:本站整理  作者:佚名  2013-10-19 09:28:26

    一辆行驶里程约14.5万km的2006年奥迪A8轿车。用户反映:该车左侧前照灯不亮,近、远光都没有。
    故障诊断:

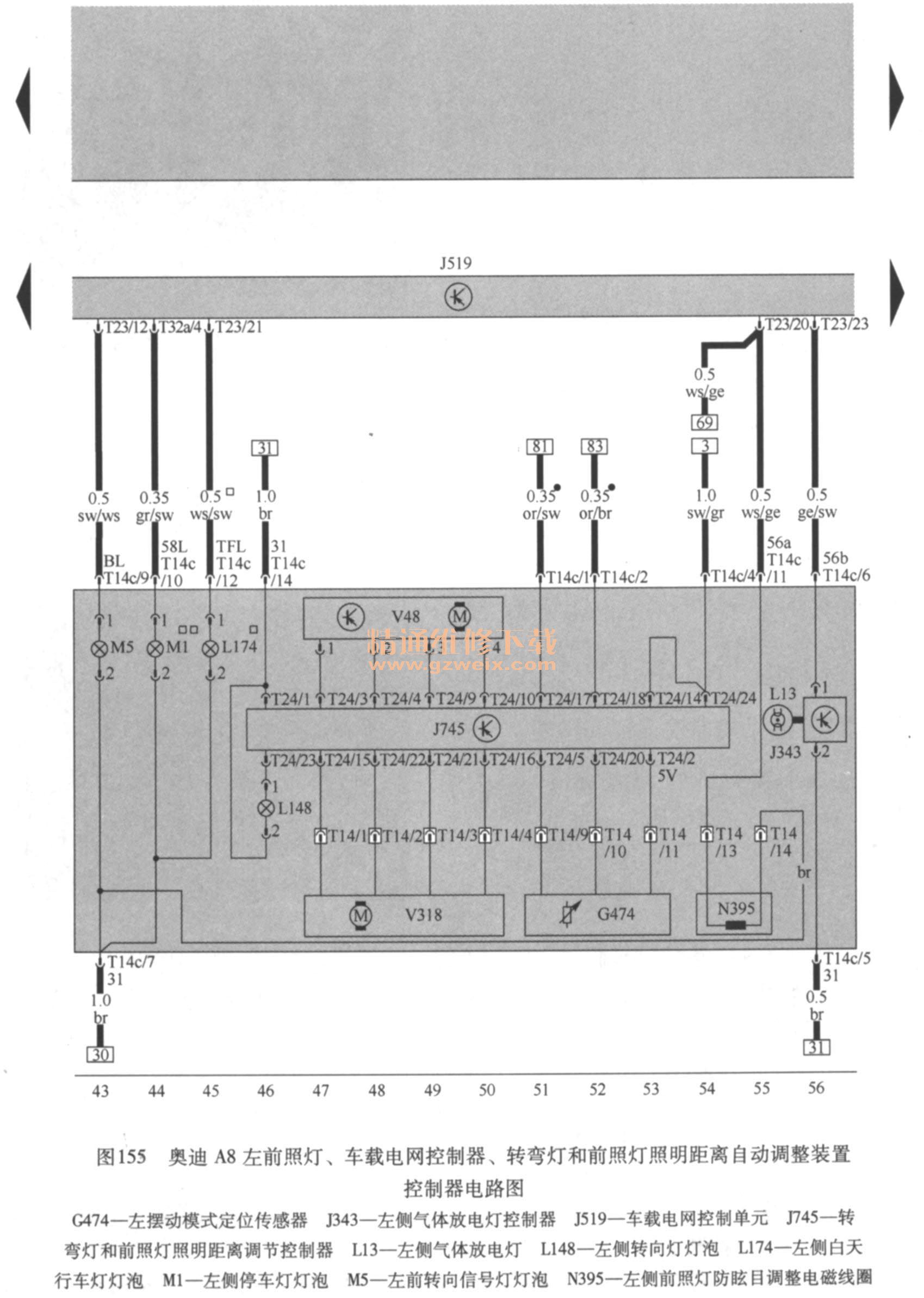

    1)如图155所示为左侧前照灯电路图,左侧气体放电灯L13受左侧气体放电灯控制器J343控制,其供电均来自车载电网控制单元J519 。
        奥迪A8左前照灯、车载电网控制器、转弯灯和前照灯照明距离自动调整装置控制器电路图

    2)连接V. A. S5052,检测车载电网控制单元J519,故障码为:左侧前照灯灯泡断路或对正极短路。
    3)进入引导性故障查询,按提示步骤操作:检查灯泡,检查左侧气体放电灯控制器J343和车载电网控制单元J519之间的线路,均正常。
    4)检查车载电网控制单元J519的数据流,在打开前照灯开关后信号均正常,因此可以确定是左侧气体放电灯控制器J343的问题,更换左侧气体放电灯控制器J343后,左侧前照灯恢复正常。
    故障排除:更换左侧气体放电灯控制器J343。
