2016年奥迪TT前座椅靠背侧面的涂装饰条脱开
来源:本站整理  作者:佚名  2018-03-18 11:46:52

用户陈述/服务站结论
前座椅靠背侧面的涂装饰条脱开。
技术背景
可能是靠背架上的涂装饰条连接元件损坏。
生产线解决方案
自 2015 年第 30 周起,使用经过改良的涂装饰条(版本 15S),起始车辆识别号:
TRUZZZFVXG1008945。
售后服务解决方案
改进涂装饰条的连接元件和材料加工方法。
请将损坏的涂装饰条换成新款涂装饰条(版本 15S)。
步骤1: 拆卸前座椅。
步骤2: 松开上部靠背盖罩的夹子,并挂出限制带。



步骤3: 继续向外翻出靠背盖板,接着向上拉出。

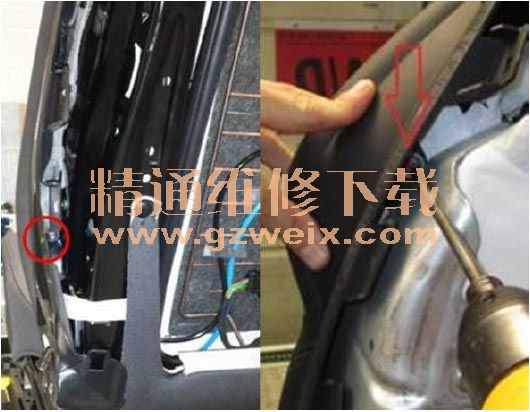

步骤4: 首先松开涂装饰条的下部螺栓,接着松开上部螺栓。

步骤5: 小心地向下按下涂装饰条,接着从解锁绕圈中抽出。

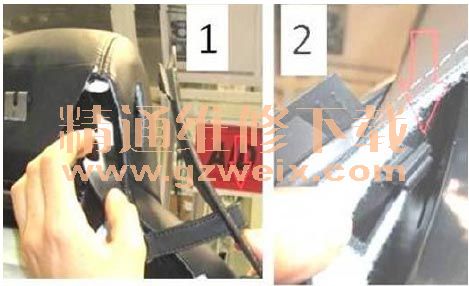

步骤6: 将解锁绕圈穿过新的涂装饰条(1),将滑动接片插入座套接口中(2),将涂装饰条的上部滑动接片插入支架中(3),接着将涂装饰条的下部件固定在侧面挡板的后面。

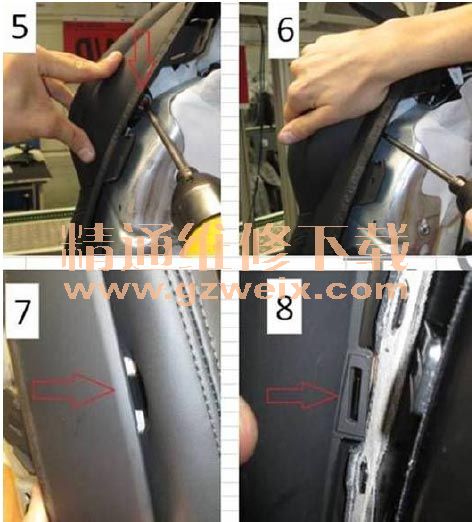

步骤7: 拧入上部螺栓(5),此时将涂装饰条压向皮套(6),并确保中间滑动接片和座套(7 + 8)在正确的位置上,否则涂装饰条会脱开。

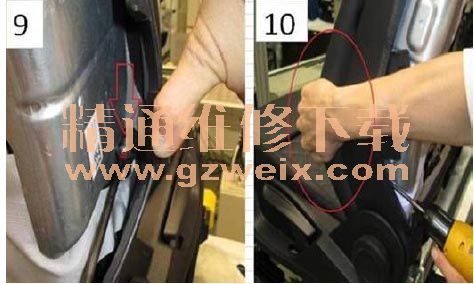

步骤8: 拧上涂装饰条的下部螺栓接片(9),在拧入螺栓的同时,中间滑动接片应卡入,以实现零接缝(10)。

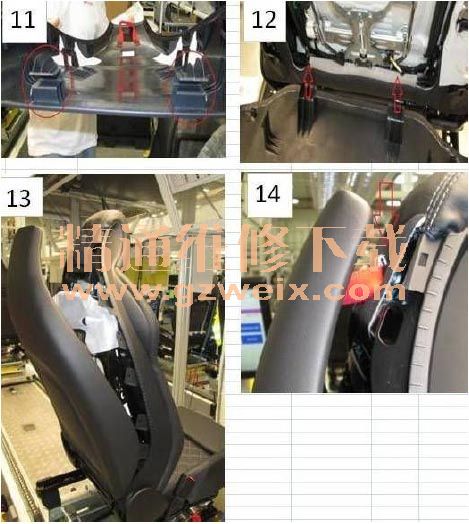

步骤9: 卡入靠背盖板的后部接片(11+12),此时注意不要损坏任何电缆,接着勾上靠背盖板的限制带(13+14)。
重要提示: 请检查限制带是否安装牢固!

[1] [2]  下一页
