故障现象:仪表显示“变速箱故障” /变速箱故障指示灯亮/变速箱处于紧急运行模式且仅可以用1-3-5-7挡或2-4-6挡行驶
诊断信息: 02地址中可能存在下述一个或多个故障存储记录(偶发/静态)
• P175E00 - 离合器 1 意外接合 • P176F00 - 离合器 2 意外接合
• P175D00 - 离合器 1 意外断开 • P176E00 - 离合器 2 意外断开
• P072C00 - 1 挡不可调节 • P176A00 - 换挡执行器 1 无法调节
• P176B00 - 换挡执行器 2 无法调节 • P176C00 - 换挡执行器 3 无法调节
• P176D00 - 换挡执行器 4 无法调节
• P072B00 - R 挡不可调节 • P081000 - 离合器控制功能故障
• P060700 –控制模块失真 • P189900 - 离合器 2 功能限制
• P0C2900 - 变速箱油辅助液压泵的控制失真
故障原因:
变速箱油的辅助液压泵1(-V475-)(序号1)上存在部件偏差导致的。
变速箱内部的辅助液压泵盖板升高,主减速器圆柱齿轮与辅助液压泵1(-V475-)升起的泵盖板发生摩擦。
注:为了能够看到辅助液压泵1的驱动轴,必须拆卸辅助液压泵的电机(序号3)
解决措施:自变速箱生产日期2017.6.29起,采用经优化的变速箱油辅助液压泵1
诊断过程:
1、检查变速箱生产日期是否在2017.6.29之前(日期在17.6.29之后执行引导性故障查询)
变速箱型号代码: STA(绿色矩形)
变速箱生产日期: 300916 = 2016 年 9 月 30 日(蓝色矩形)
2、检查辅助液压泵的驱动轴
A: 根据Elsa拆卸辅助液压泵电机( 四驱车型先拆伞齿轮传动装置)
B: 检查是否能看到辅助液压泵的驱动轴

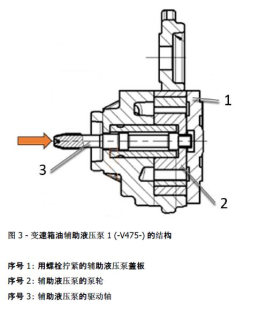

C1: 不能,则辅助液压泵的盖板( 1)已经完全松动且驱动轴( 3) 和
泵轮( 2)已经向变速箱内部移动,保留图片,更换变速箱总成
C2: 能看到:保留图片,按Elsa重新安装后按引导性故障查询执行维修
