一辆行驶里程仅有2700km的 2014款赛欧（电动车）。用户反映：该车车身动力系统故障灯亮（如图1所示）。

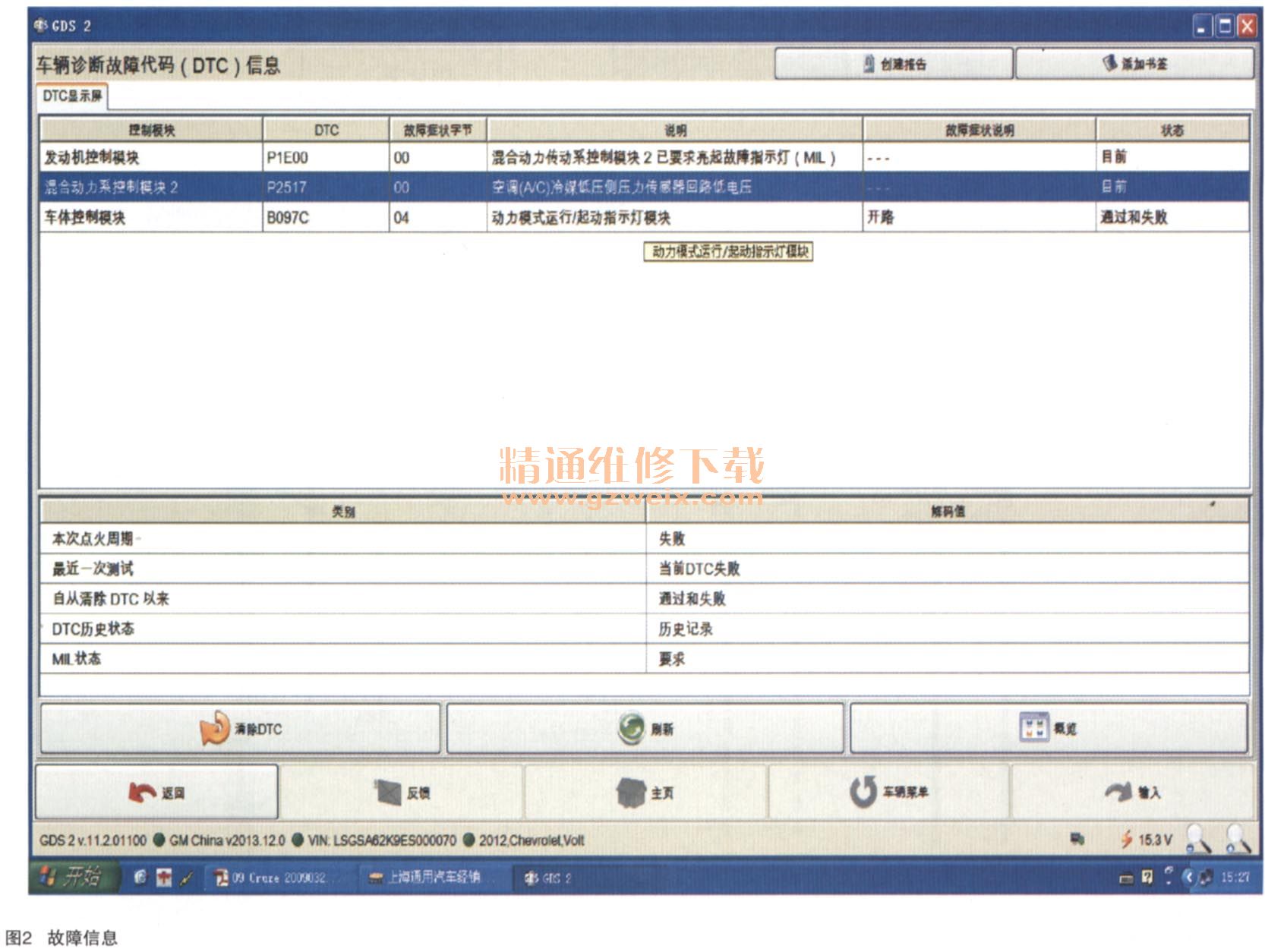

    故障诊断：此车是最新一款的纯电动车，接触比较少，只能先连接诊断仪看看是否有故障码显示。发现有：P2517，空调（A/C）冷凝低压侧压力传感器回路低电压，并且是当前故障（如图2所示）。

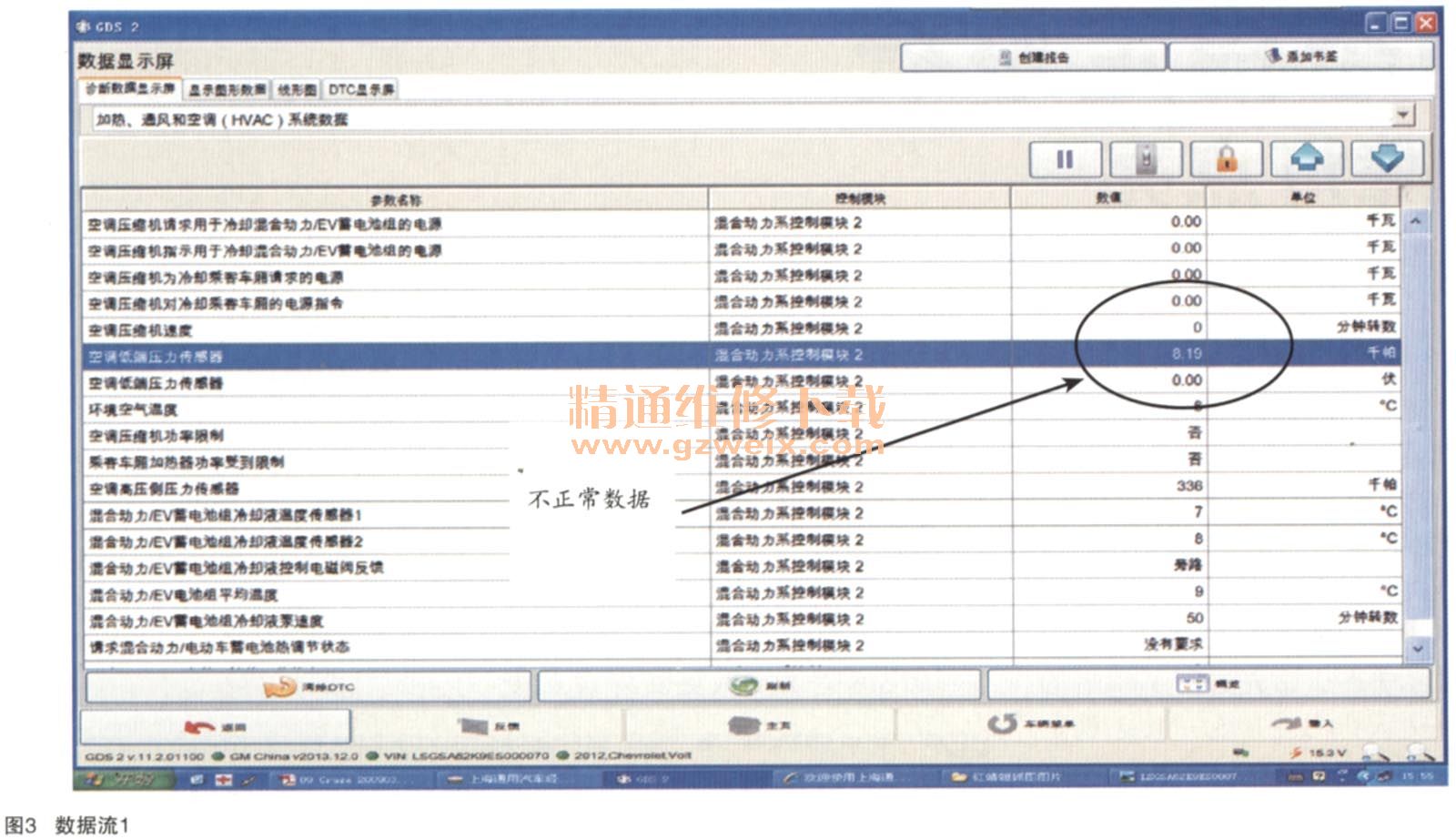

    看来诊断仪检测的故障指向很明确，故障就在低压压力传感器本身或相近部位，应该不会有意外的。为了更明确地观察空调系统的运行，进行了数据流的采集和比对，如图3所示。

    由于此车是2014款电动车，维修手册还未发布，诊断系统暂使用VOLT诊断。根据维修经验此故障有以下几个可能：
    1．压力传感器损坏；
    2.压力传感器线束损坏；
    3．控制单元损坏。
    故障排除：检查到压力传感器时，发现线束插头的针脚已经损坏，如图4所示。

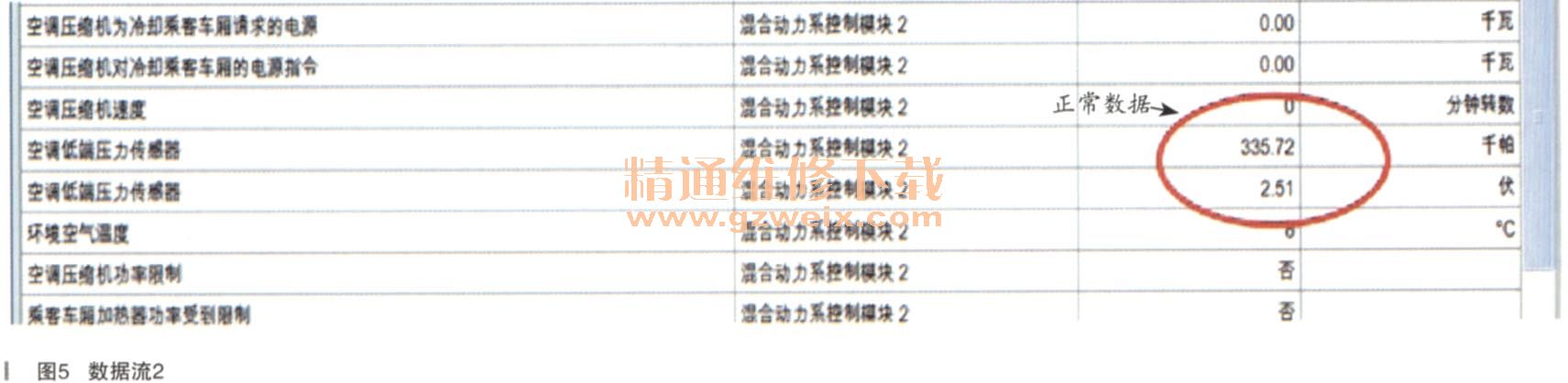

    参考压力传感器电路，检测结果为5V参考电压与传感器信号线短接，显示高电压故障（如图5所示）。
接下来就很简单，更换线束，故障排除。

    故障总结：因此车是纯电动车型，在车辆维修时要注意高压电的禁用流程。由于没有维修手册，只能按照平常维修的经验来进行，因此作为合格的维修技师，一些简单的传感器或执行器的电路必须要熟悉。
    另外，该车的诊断系统已于2013年12月下旬上市。
