一辆行驶里程约5000km的 2020款雪佛兰畅巡纯电动汽车。该车因无法正常行驶,被拖车送至店内进行维修。
故障诊断:接车后,维修技师首先验证故障现象。启动车辆后发现“READY”指示灯没有点亮,而是黄色维修指示灯立即点亮,说明高压系统不上电,车辆无法行驶。故障现象与车主描述的基本一致。
连接故障诊断仪,调取故障信息,系统中存有两个当前状态的故障码:P1E2C-高压互锁回路输入端失效一低;P0AOC-主高压互锁回路失效一低。查阅维修手册了解与故障码相关的控制策略。
蓄电池能量控制模块对各路高端或低端驱动电路进行检测反馈,监控执行电路是否成功执行
蓄电池能量控制模块的指令,对充电指示、高压互锁回路、充电机连上、充电藕合连接等进行监控。当
蓄电池能量控制模块监测到高压互锁输入端占空比低于40%并且持续时间超过10s,就会设置故障码P1E2C和P0A0C。当故障码被设置后
蓄电池能量控制模块会切断高压接触器的供电,导致车辆无法运行。
根据上述内容,了解到高压不上电是由
蓄电池能量控制模块监测到低压互锁回路的反馈信号异常导致的。查阅故障车型相关电路图(图1)进行分析和测量。

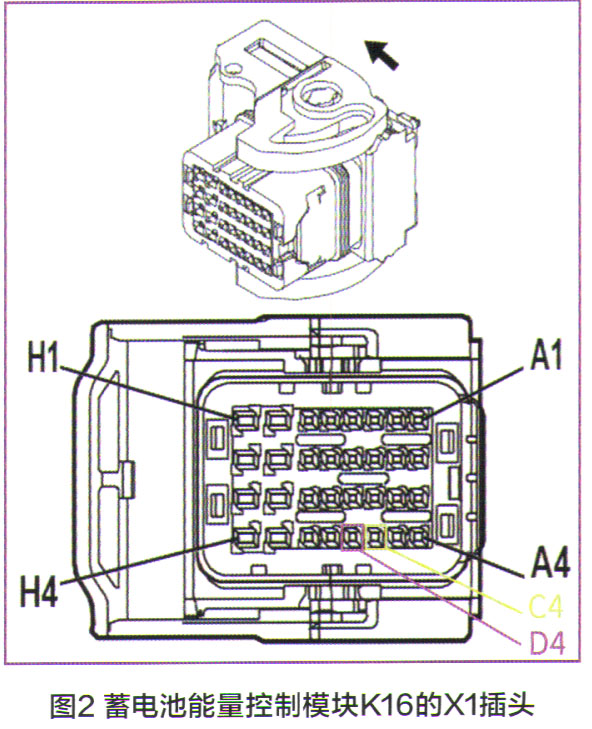

通过对图」的分析,决定先对K16蓄电池能量控制模块的高压互锁回路进行测量。断开K16的X1插头(图2),测量插头端C4和D4的端对端电阻,阻值为50正常;测量C4和D4与
蓄电池负极端的电阻显示“OL”断路,未出现对负极短路的情况,正常;打开点火开关,测量C4和D4与
蓄电池负极电压为0,说明未出现对电源短路的情况,正常。至此,外围线路检查完毕。
测量K16蓄电池能量控制模块端的电压,X1的C4端子对地电压为10V,正常;D4端子对地电压为0,异常,正常应为5V。用带有熔丝的跨接线模拟外围高压互锁回路,跨接K16模块X1插头的C4和D4立湍子后,恢复线路连接,观察诊断电脑中关于高压互锁回路状态的

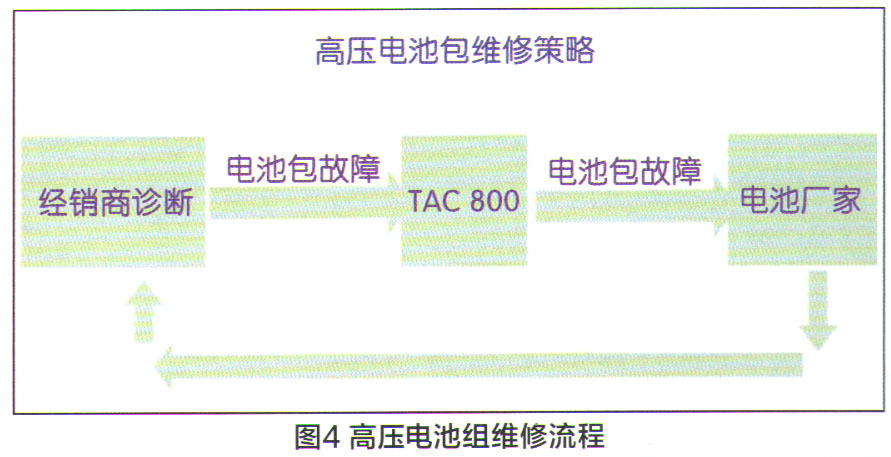

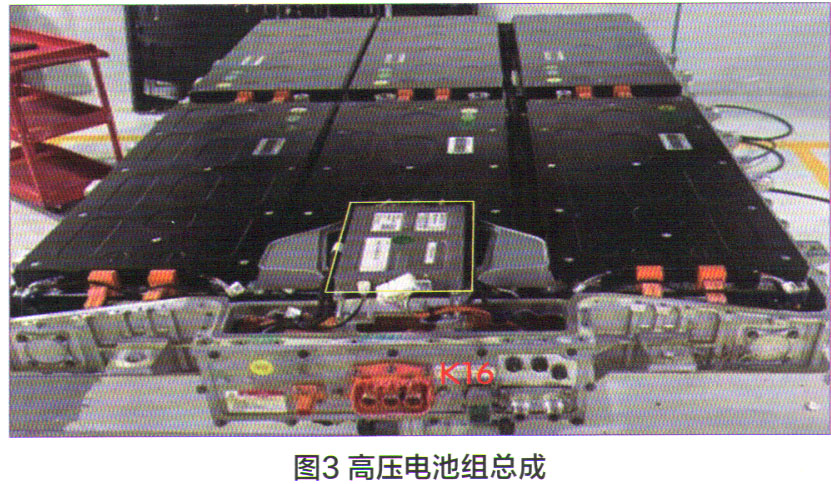

数据流,正常应显示已结合,但此时显示断开,说明数据异常。端开K16模块的所有插头,对模块的所有供电线和搭铁线进行测量,全部正常。K16模块的线路已全部排查完毕,且未见异常,故障点被锁定在K16蓄电池能量控制模块本身。将高压电池组总成(图3)从车辆上分离出来,由于高压电池组的重要性和特殊性,按照现阶段上汽通用的维修流程(图4),联系电池组售后服务商现场进行测试维修。
