    该系统中采用的制动助力器辅助真空泵继电器，并非如其他控制电路中的常开继电器，该继电器为时间继电器。
    时间继电器（文字符号是KT）是一种具有延时功能的控制器。可广泛适用于额定交流电压380 V以下，频率50 Hz/60 Hz和直流电压220 V及以下的自动控制电路中作时间控制、指示等用途。时间继电器作为简单程序控制中的一种执行器件，当它接收了起动信号后开始计时，计时结束后其工作触点进行断开或闭合的动作，从而推动后续的电路工作。即当加上或除去输入信号时，输出部分延时或限时到规定的时间才闭合或断开其被控制的线路或负载。

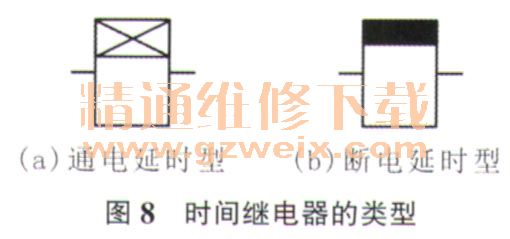

    时间继电器可分为通电延时和断电延时两种类型（图8）。在识别电气原理图时，时间继电器的图形符号很容易让人混淆，特别是时间继电器的延时触点，在使用时，一般让人无法确定。

    通电延时继电器（画图时按不通电时触点的状态画）在工作前不通电，这时的触点，断开的就是常开触点，闭合的就是常闭触点。通电延时时间继电器断电后触点立即返回不通电时的状态。
    断电延时继电器（画图时按不通电时触点的状态画）不通电时就断开的触点叫常开触点，不通电时就闭合的触点叫常闭触点。一旦通电，常开触点立即闭合，常闭触点立即断开。断电后，闭合的常开触点延时断开，断开的常闭触点延时闭合。
