车身控制单元
BCM均通过控制搭铁来控制这些附件继电器的工作,查看

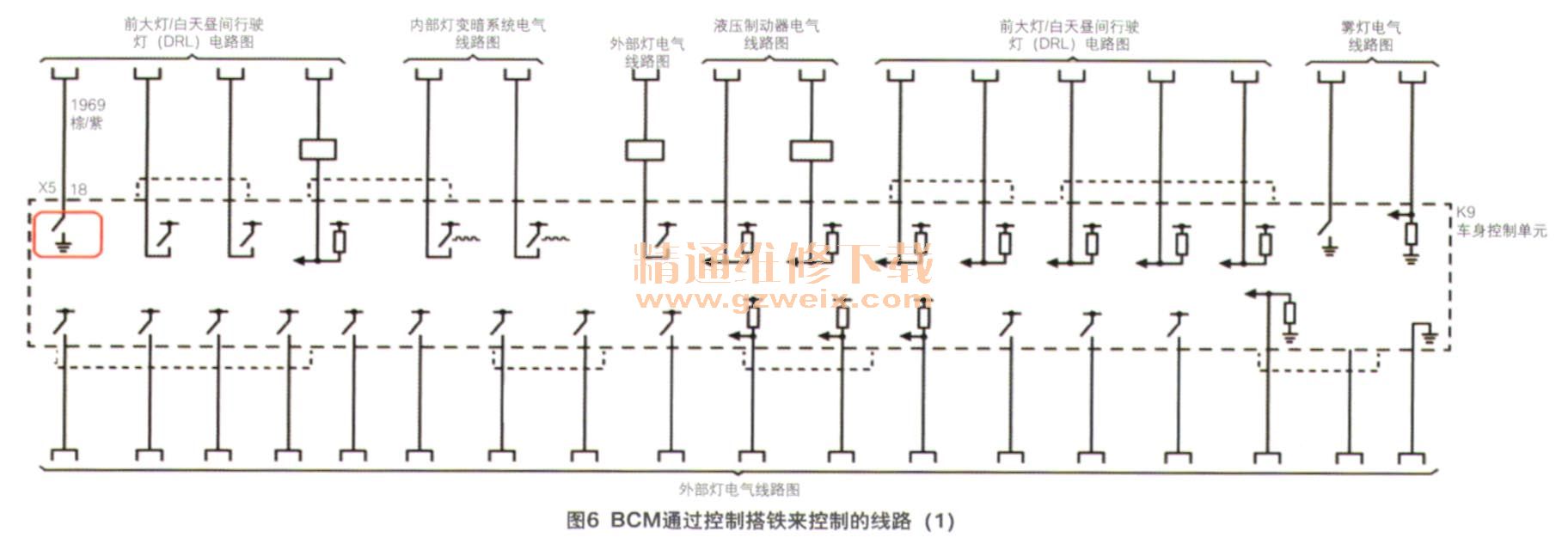

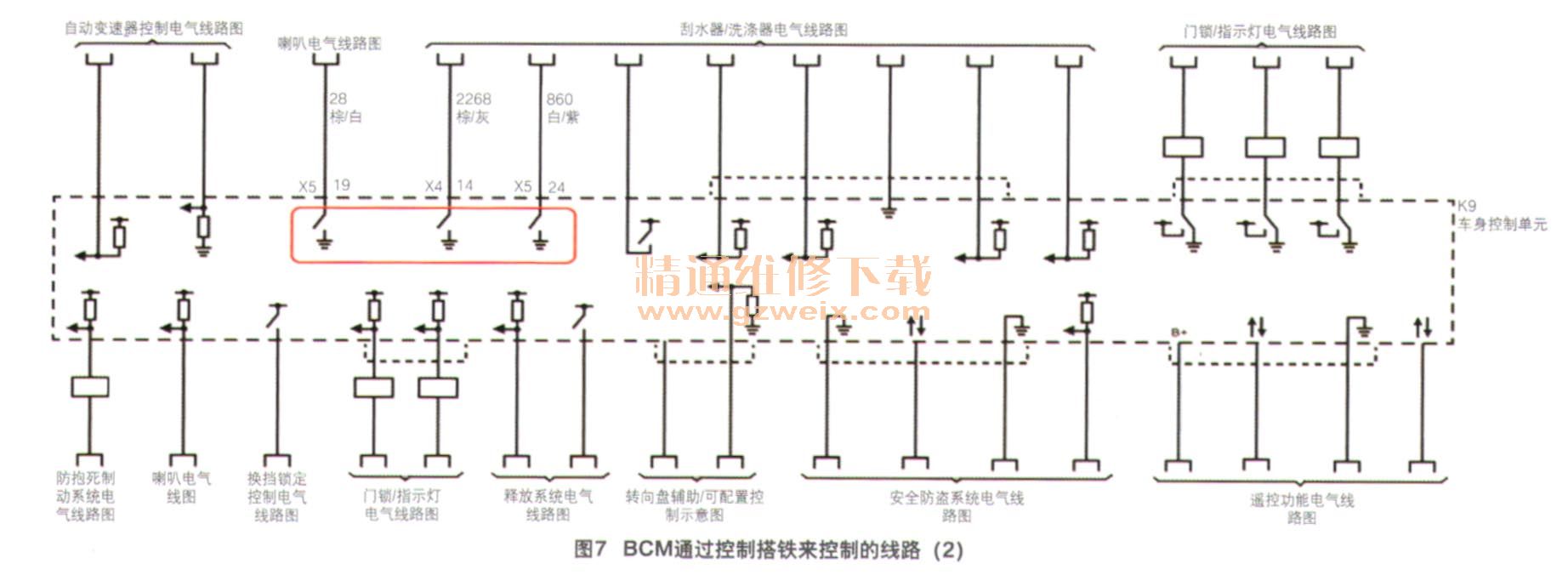

BCM控制系统电路图(图6、图7)并结合实际测量,笔者发现此车以此种方式控制的附件工作都存在明显异常。
为什么采用控制搭铁方式的就有问题,难道是搭铁不良?于是,笔者分别将

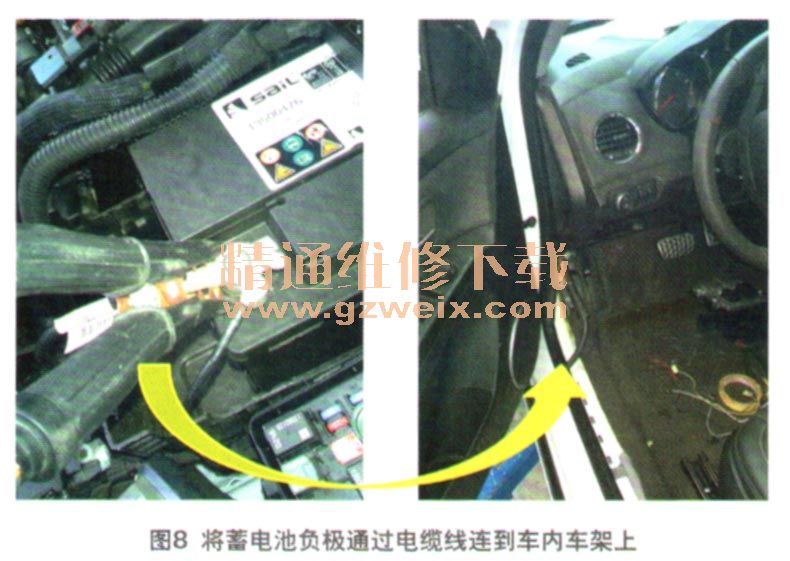

蓄电池负极通过电缆线连到发动机上及车内车架上进行试车,结果连到发动机上时故障依旧,而直接连到车内车架上时故障消失了(图8)。通过此测试结果,可以说明故障正是出在车身搭铁异常上。

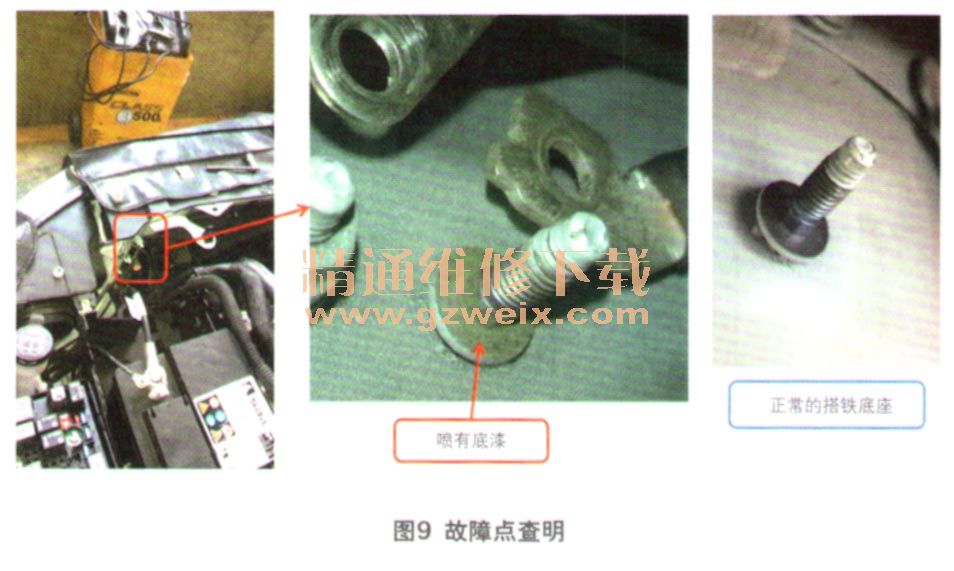

故障排除:最后检查车身搭铁点,发现车身搭铁G100底座上喷有底漆,尽管非常紧固,但仍导致接触不良(图9),处理该搭铁点后,故障彻底排除。

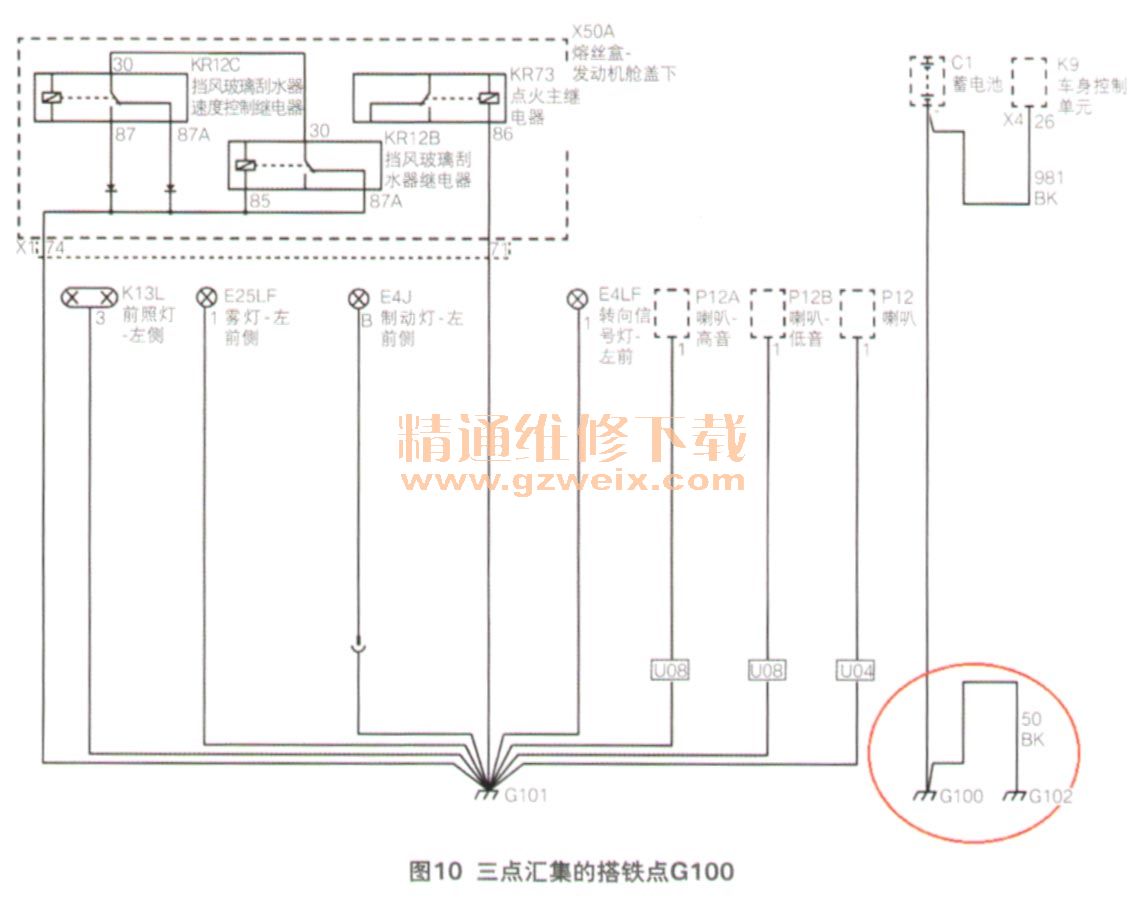

回顾总结:搭铁点G100其实是三点汇集点(图10),这3个点包括:
蓄电池过来的负极线、发动机接地G102过来的线缆(分别是图9的中间图中的两线缆接头)和车身自身搭铁的底座。
此故障点中发动机搭铁线G102因为与
蓄电池负极线直接相接触而未完全受影响,这也是检修中将
蓄电池负极通过电缆线连到发动机上而故障依旧的原因,但车身搭铁却受严重影响,导致
BCM都不能正常工作,控制错乱,同时也导致诊断接口D LC 16号电源电压只有7V,而4号和5号搭铁显示与车身之间电阻为0.2Ω,是因为通过其他的搭铁点导通,而实际与
蓄电池负极是接触不良的。
其实,此故障案例的排除并不是死死地抓住一些故障现象不放,例如启动机自动工作、KR75继电器自动吸合、点火开关模式不对等等,而是通过测量到诊断接口D LC16号电源电压只有7V作为突破口,只要我们手上有实实在在的异常数据,一步一步进行排除,就不怕故障点查不出来,否则各种奇怪的现象会让我们方向模糊。
