雪佛兰科鲁兹发动机进入保护模式
来源:汽车维修与保养  作者:佚名  2016-10-14 08:03:39

    一辆行驶里程约8.2万km的2009款雪佛兰科鲁兹轿车。该车发动机在1 300~1 500r/min左右时会突然出现游车现象,此时踩下油门后发动机转速不能改变。车主反映该故障出现频率不定,这种故障会突然消失,或者故障出现时重新启动发动机后消失,随后会没有规律的再次出现、消失。
    故障诊断:接车后用X300故障诊断仪没有查出故障码,进行试车后也没有出现上述故障现象。第二天一早,插上故障诊断仪试车,上述故障现象就出现了:发动机故障指示灯点亮(图1)、踩油门无效,发动机进入故障保护模式。

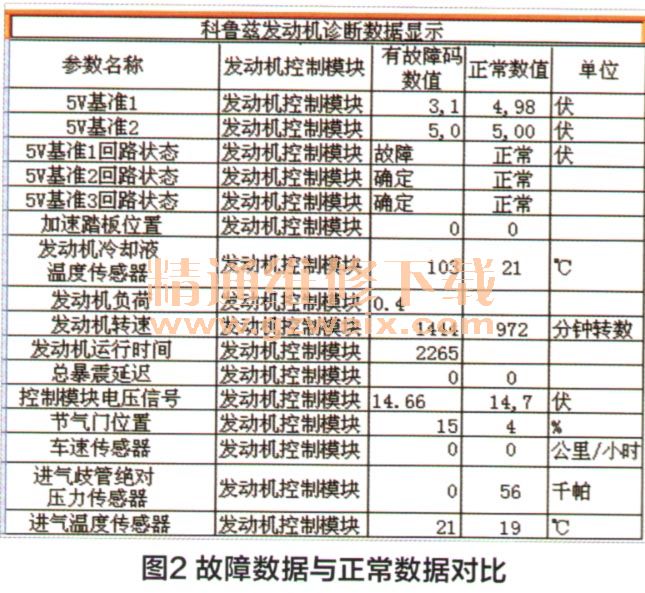

    此时读到两个故障码分别为P0642:5V参考电压1电压过低;P0107:歧管绝对压力传感器电路电压过低。调出有故障码和无故障码时的数据流,如图2所示。

    从图2可知,在有故障码的时候,5V基准1回路状态数据显示为3.1V,没有故障码的时候是4.98V。其原因是5V基准1回路对搭铁短路或电阻过小。于是参考科鲁兹维修手册,发动机控制系统示意图(2H0或LDE)中的“5V和低电平参考电压总线电路图”,如图3、4所示。从电路图可以看出,其回路中的传感器较多、线路复杂,故障点范围较大。


[1] [2]  下一页
