一辆行驶里程约900km、底盘代号为W212、搭载2.0L涡轮增压发动机的奔驰E260轿车。车主反映：该车辆仪表盘多处报警，方向盘转向沉重，发动机需要钥匙才能熄火，如使用启动按键则需长时间按住不松开才能熄火。故障诊断与排除

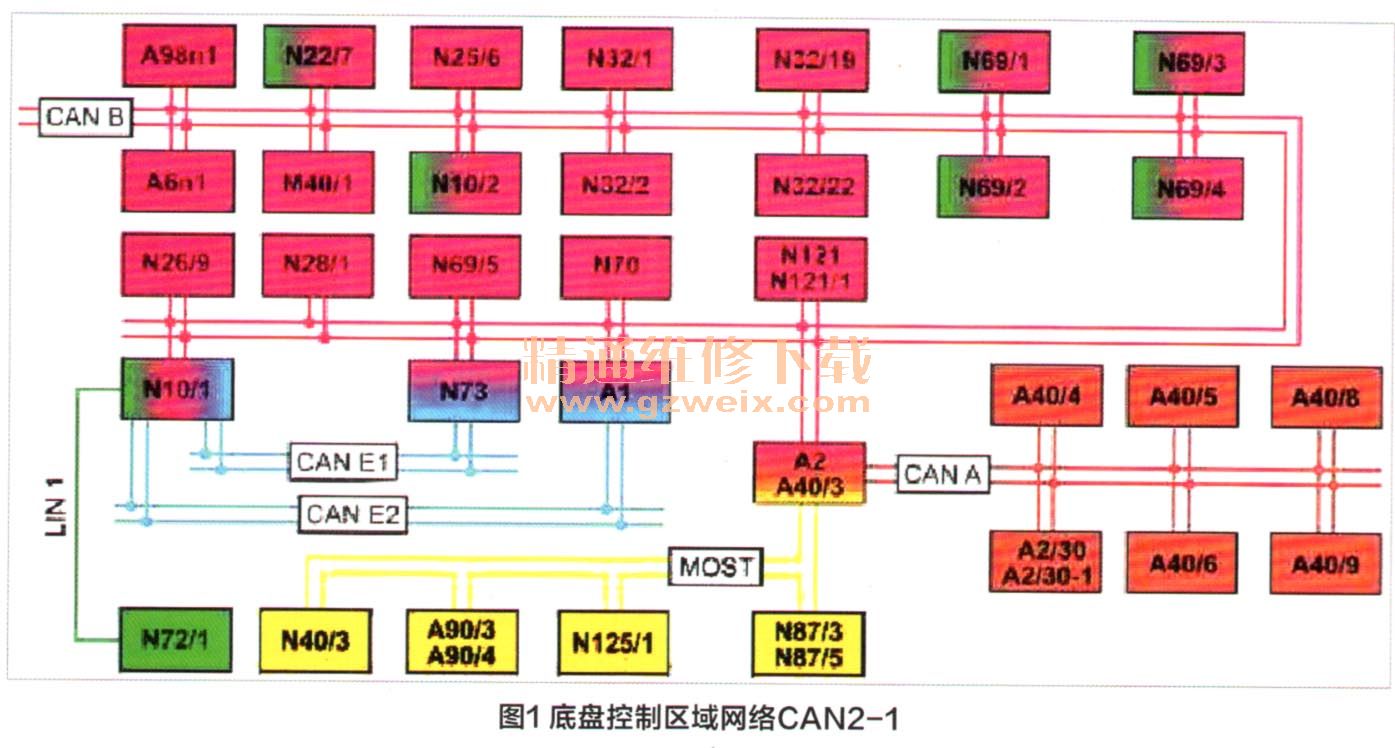

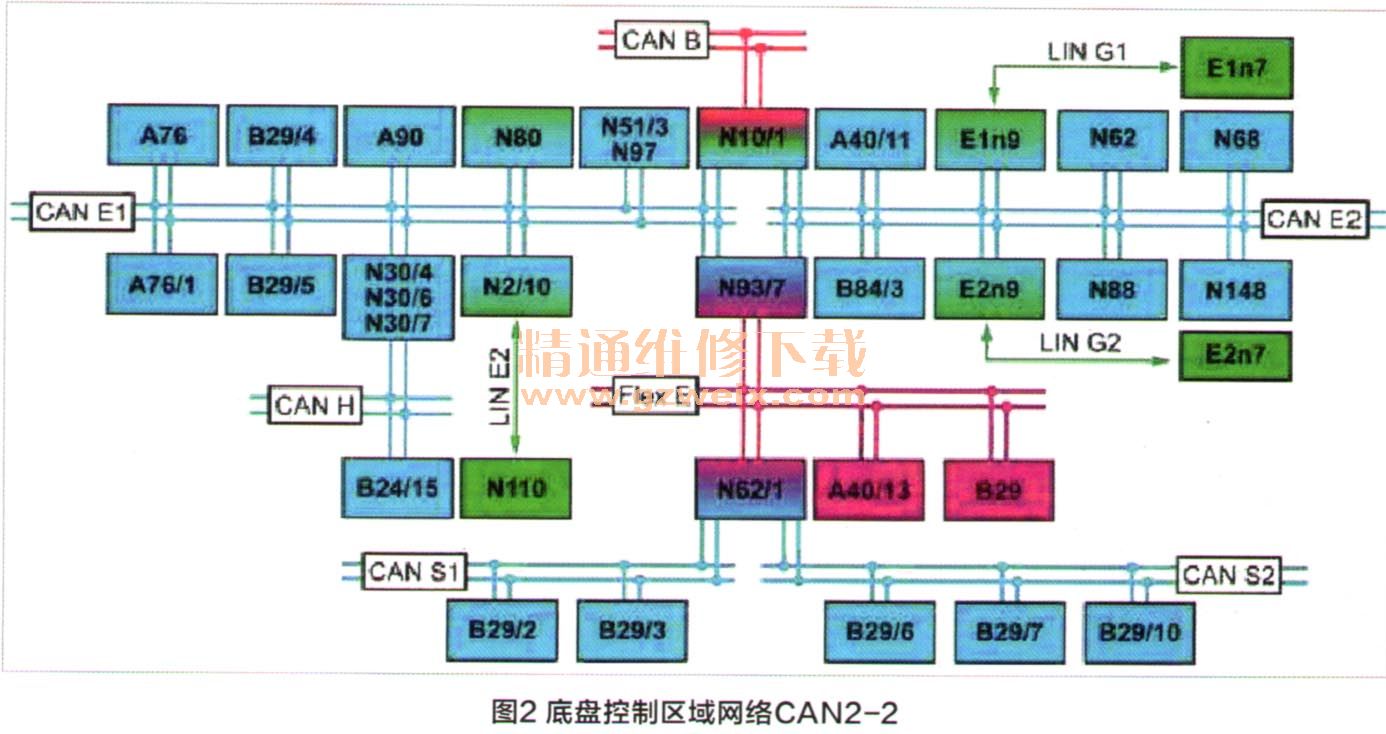

通过STAR-D检测仪检测，有多个控制单元出现多处故障。其中网关、发动机和前部电器控制单元是当前故障；变速器、换挡模块、车辆稳定系统、转向柱模块、气囊和安全带等控制模块均为存储故障。故障码都是模块间的通讯故障，并且网关模块直接报出当前U118100底盘控制区域网络CAN2功能失效，通过完整分析故障码，发现所有报故障的模块都在底盘控制区域网络CAN2中（图1、2）。

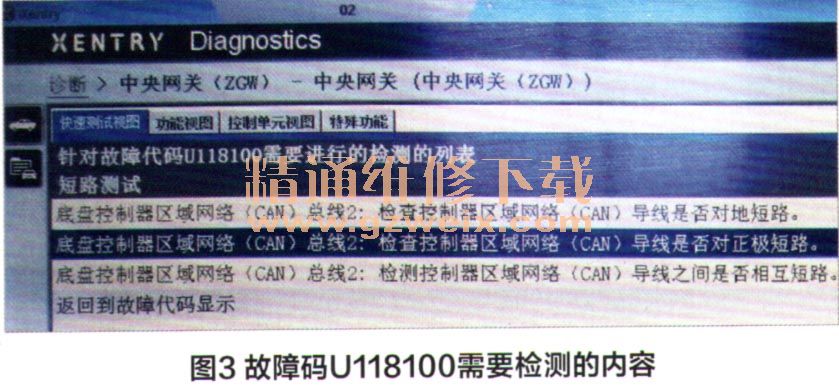

按照网关模块的故障指导进行检查（图3），首先检查底盘控制区域网络CAN2线路的短路测试，包括底盘控制区域网络CAN2线路是否对地短路，底盘控制区域网络CAN2线路是否对正极短路，底盘控制区域网络CAN2导线之间是否相互短路。
随后检测到故障码U103711（图4）：与底盘CAN2总线的通信存在功能故障。存在对地短路。已存储。

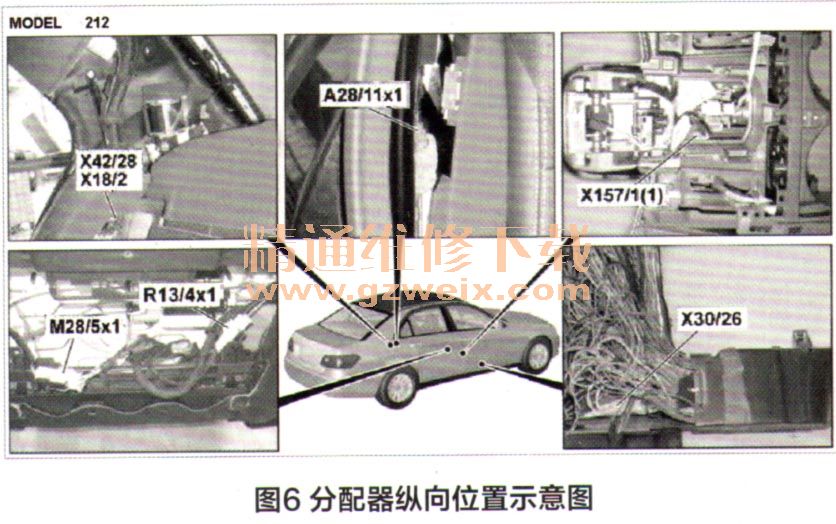

根据故障提示需检查底盘控制区域网络CAN2的分配器X30/26，参照分配器X30/26在车辆上的横向示意图（图5）及纵向示意图（图6），确定分配器在副驾驶座椅下方。
